① Écran LCD
② Sortie
③ Power ON/OFF Switch
④ Sortie AC: Terminal 3P
⑤ Port de contrôle à distance
⑥ Port de charge USB

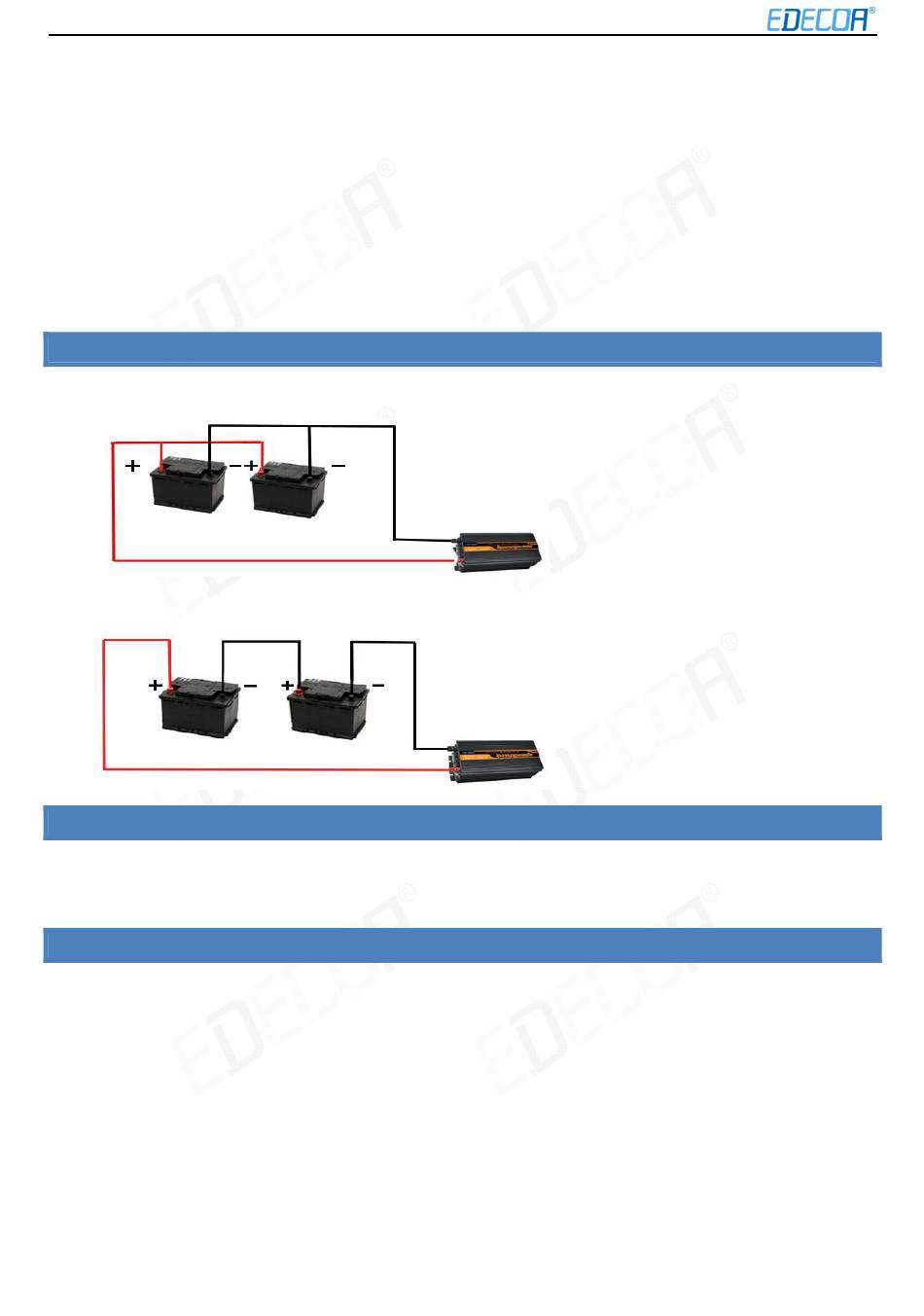

14. COMMENT CONNECTER DEUX OU PLUSIEURS BATTERIES?

Liaison parallèle = même tension doublée AH
Relatif à la série = même AH double tension
15. SCHÉMA DE CÂBLAGE
Le fil rouge à la borne + de la batterie et la borne rouge,
Le fil noir est allumé- la borne de la batterie et le terminal noir de l'onduleur
16. CARACTÉRISTIQUES DE PROTECTION
Protection basse tension: Lorsque la batterie est déchargée, l'onduleur s'arrête, simultanément une
alarme s'éteint et le voyant s'allume.
Protection contre les surtensions: Lorsque la tension d'entrée dépasse la tension nominale, l'onduleur
s'éteint, simultanément une alarme est activée et le voyant s'allume. Un surplus important de tension
estimée, par exemple, à 100V dans un onduleur 24V détruira l'onduleur!
Protection contre l'inversion de polarité: lorsque l'onduleur est connecté en marche arrière, le fusible
de l'onduleur est éjecté pour protéger l'onduleur. Le côté d'entrée CC avec protection MOSFET ne
fonctionnera pas.
Vous devez remplacer tous les fusibles brûlés.
Protection contre les surcharges: lorsque la traction continue dépasse le Watt nominal, l'onduleur se
ferme, en même temps une alarme s'estompe et le voyant s'allume.
COPYRIGHT©EDECOA, ALL RIGHT RESERVED, PI-EU-V2.6------French
⑦ GND Terminal
⑧ Entrée de la batterie -
⑨ Entrée de la batterie +
⑩ Ventilateurs
○
11 Affichage d'état LED
