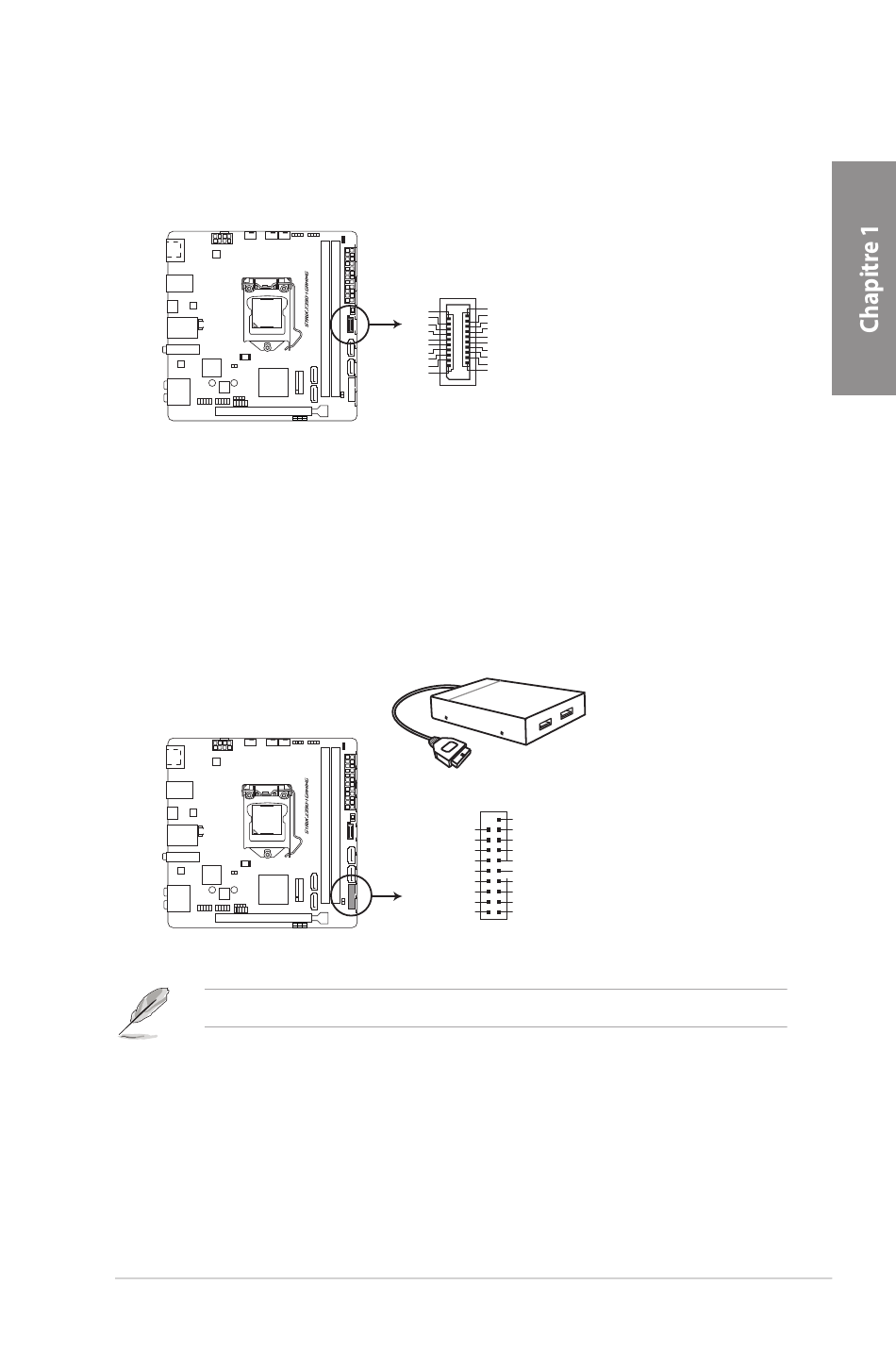

2. Connecteur pour port USB 3.1 Gen2 en façade (U31G2_C1)
Ce connecteur est dédié à la connexion de ports USB 3.1 Gen2 supplémentaires. La dernière
connectivité USB 3.1 Gen2 fournit des vitesses de transfert de données allant jusqu'à 10 Gb/s.
ROG STRIX Z390-I GAMING
USB 3.1 Gen 2 front panel connector
3. Connecteur USB 3.1 Gen1 (20-1 pin U31G1_910)
Ce connecteur est dédié à la connexion de ports USB 3.1 Gen1 supplémentaires. Ils sont
conformes à la norme USB 3.1 Gen1 qui peut supporter un débit allant jusqu'à 5 Gb/s. Si le
panneau avant de votre châssis intègre un port USB 3.1 Gen1, vous pouvez utiliser ce port pour
brancher un périphérique USB 2.0.
ROG STRIX Z390-I GAMING USB 3.1 Gen1 connector
Le module USB 3.1 Gen1 est vendu séparément.
ROG STRIX Z390-I GAMING
U31G2_C1
VBUS
ON
SBU2
OFF TX2+
SBU1
TX2-
CC1
GND
VBUS
RX2+
RX1-
RX2-
RX1+
GND
GND
D-
TX1-
D+
TX1+
CC2
VBUS
U31G1_910
PIN 1
USB3+5V
ON
OFF
USB3+5V IntA_P9_SSRX-
IntA_P10_SSRX- IntA_P9_SSRX+
IntA_P10_SSRX+ GND
GND IntA_P9_SSTX-
IntA_P10_SSTX- IntA_P9_SSTX+
IntA_P10_SSTX+ GND
GND IntA_P9_D-
IntA_P10_D- IntA_P9_D+
IntA_P10_D+ GND
1-11
