Commutateur numérique à cames
CamCon DC16

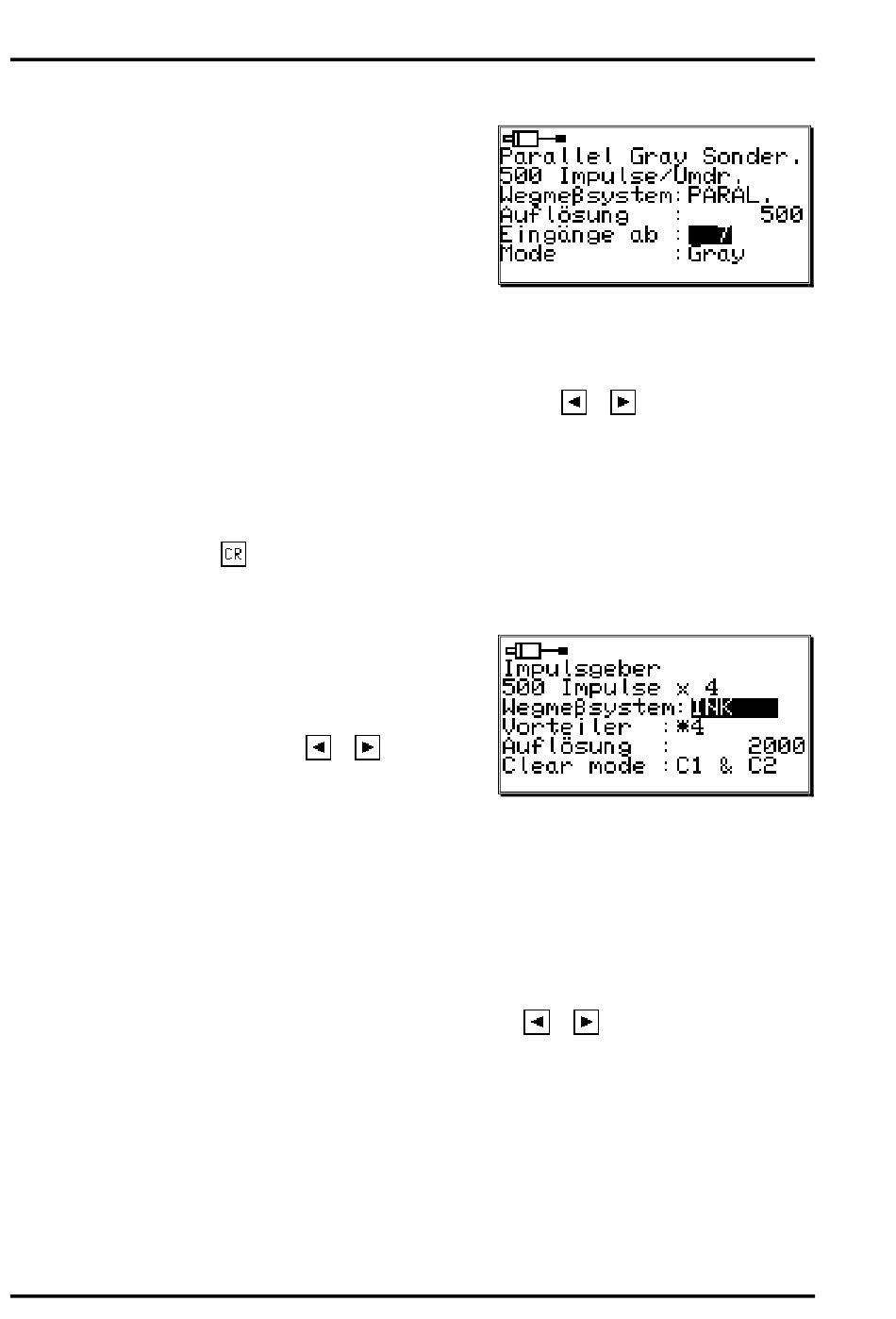

7.4.1.6.2. Le transducteur de position parallèle
Dans le cas où vous auriez sélectionné depuis le menu
système d'étendue de mesure spéciale lors de la saisie du
transducteur de position, la fonction « PARAL. », le menu
suivant sera créé :
1.
Saisissez ensuite la résolution du transducteur de
position parallèle (Par ex. 500 impulsions).
2.
Maintenant, indiquez l'entrée des bits de poids faible
(LSB).
Pour noter exemple, la situation des LSB était l'entrée 7. Pour une résolution de 500 impulsions,
une résolution de 9 bits est nécessaire. CamCon calcule automatiquement depuis la situation des
LSB la situation des autres sorties, à savoir, en ordre croissant. Dans notre exemple l'entrée 7
avec les bits du codeur angulaire tournant parallèle s'élève jusqu'à l'entrée 16.
3.
Dans le champ Mode, sélectionnez ensuite au moyen des touches
transducteur de position parallèle. Les options Gray = Code binaire cyclique et Bin. = Code binaire
sont disponibles.
Avertissement :
4.
Appuyez sur la touche
7.4.1.6.3. Transducteur de position incrémentiel
Dans le cas où vous auriez sélectionné depuis le menu
système d'étendue de mesure spéciale lors de la saisie du
transducteur de position, la fonction « INK », le menu suivant
sera créé :
1.
Saisissez au moyen des touches
prédiviseur. Celui-ci divise ou multiplie les impulsions qui
arrivent du Transducteur de position de la valeur réglée.
Ces diviseurs peuvent être saisis : "*4", "*2", "*1", "/2", "/4", "/8", "/16", "/32", "/64", "/128", "/256",
"/512".
Ici, c'est le diviseur "*4" qui a été réglé. Cela signifie qu'un transducteur de position avec une
résolution de 500 impulsions met à disposition de l'appareil 2 000 impulsions (Valeur quadruple).
2.
A présent, saisissez dans le champ de la résolution, le nombre d'impulsions maximum nécessaire.
Cette valeur est ainsi la résolution maximum, que le CamCon exploitera. Si le nombre d'impulsions
est plus élevé, le CamCon recommencera le calcul à zéro. Si dans le menu, le transducteur de
position est réglé sur « linéaire », le CamCon s'allumera sur « Clear.... ». Dans ce cas, la taille de
cette résolution doit être réglée de façon plus importante ou la valeur réelle devra être placée sur
zéro si un signal Clear aura été établi.
3.
Dans le champ « Clear mode » réglez au moyen des touches
supplémentaires C1 et C2. Vous avez le choix parmi 8 types de fonctions possibles.
"C1 & C2"
Si l'entrée C1 est sur haut et C2 sur haut, le compteur sera positionné sur zéro.
"/C1 & C2"
Si l'entrée C1 est sur bas et C2 sur haut, le compteur sera positionné sur zéro.
"C1 & /C2"
Si l'entrée C1 est sur haut et C2 sur bas, le compteur sera positionné sur zéro.
"/C1 & /C2"
Si l'entrée C1 est sur bas et C2 sur bas, le compteur sera positionné sur zéro.
"C1 : W"
Si l'entrée C1 est sur haut, le compteur sera positionné sur zéro.
Si l'entrée C2 est sur haut, aucune impulsion ne sera plus comptée (Attente).
"/C1 : W"
Si l'entrée C1 est sur bas, le nombre sera positionné sur zéro.
Si l'entrée C2 est sur haut, aucune impulsion ne sera plus comptée (Attente).
Page : 56
Le code binaire parallèle doit uniquement être utilisé dans des cas d'exception.
Pour ce faire, veuillez vous adresser à votre service client.
pour valider votre saisie et pour quitter ce menu.
et
Automationsanlagen GmbH
la valeur du
Digitronic
et
, le codage du
et
les fonctions des entrées
Version : Mai. 01
