En cumplimiento de la DIRECTIVA 2014/53/EU

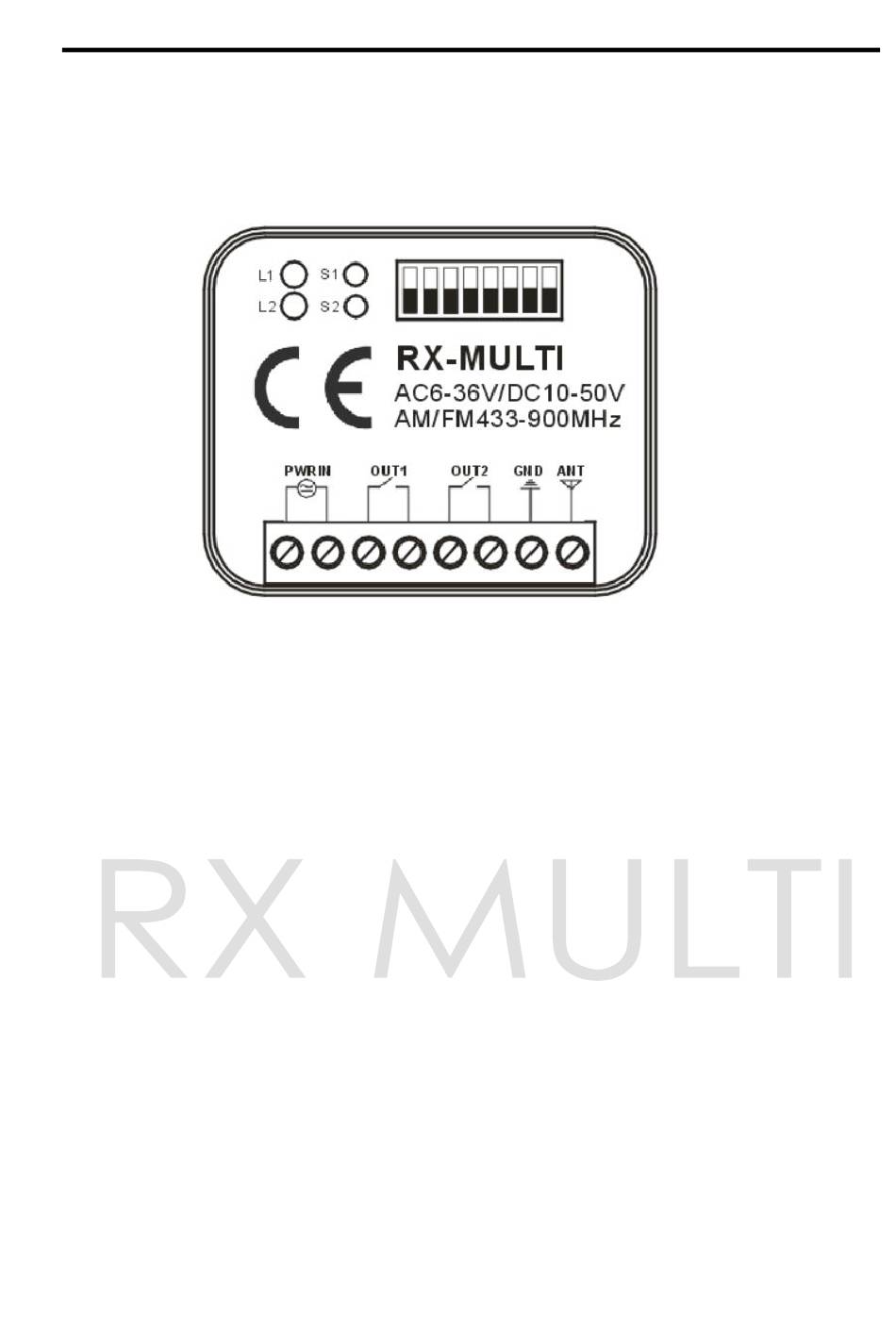

MANUAL RX MULTI 433 A 900 MHz

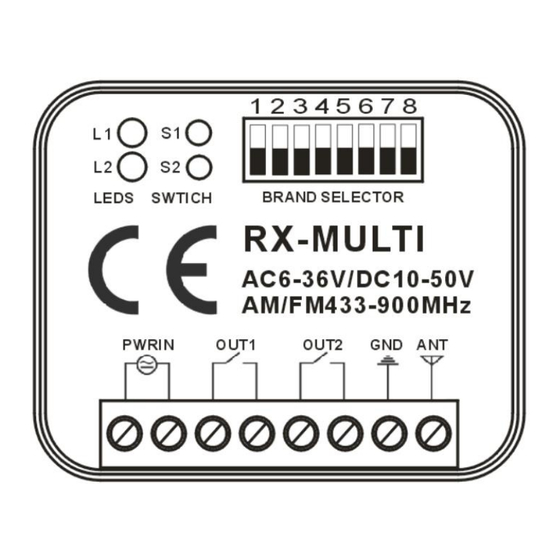

1. Esquema RX Multi
2. Selector de marca
Con el selector de 8 DIPs, el usuario puede realizar diferentes combinaciones
para las diferentes marcas de mandos. La selección de la marca se específica
en la tabla 1. Cada canal puede trabajar hasta con 250 mandos.
3. Botón de grabación y LED
En el receptor RX Multi, hay dos canales independientes. Cada canal tiene un
botón de grabación S1 y S2 con su respectivo LED L1 y L2.
•
El canal 1 y 2 funcionan como monoestable, teniendo un tiempo de
señal activa de unos 3 segundos.
4. Tarjeta de Memoria
La tarjeta de memoria se puede extraer para utilizarse en otro receptor y no
tener que reprogramar todos los mandos grabados. Ver imagen del apartado 8.
5. Memorizar un botón o un mando:
1. Primero, seleccionar la combinación de DIPS correspondiente a la
marca del mando con el que se va a trabajar, según la tabla 1.
2. Pulsar el botón de programación (S1 o S2) del RX Multi, el LED
correspondiente se encenderá.
3. Pulsar el botón en el mando que se desea grabar, el LED del canal del
RX Multi parpadeará durante 5 segundos, indicando así que este botón o
mando se ha grabado en el RX Multi correctamente.
Repetir los pasos 2 y 3 para otro botón o mando.
DS001 RX MULTI
V02
1
Publicité
Sommaire des Matières pour Daspi RX MULTI
- Page 1 1. Primero, seleccionar la combinación de DIPS correspondiente a la marca del mando con el que se va a trabajar, según la tabla 1. 2. Pulsar el botón de programación (S1 o S2) del RX Multi, el LED correspondiente se encenderá.
- Page 2 DS001 RX MULTI 6. Borrar todos los datos en la tarjeta de memoria: Al mantener pulsado unos segundos, cualquiera de los botones S1 o S2, el LED se quedará fijo. Mantenga presionado este botón hasta que el LED se apague.
- Page 3 The brands selection is shown below in table 1. 3. Learn Button and LED In RX Multi receiver, there are 2 independent channels. Each channel has independent learn button S1 and S2, and their corresponding LEDs L1 and L2.
- Page 4 3. Press the button of the remote you want to program the LED L1 or L2 flashes for 5 seconds, this shows remote button entered the RX Multi successfully. Repeat steps 2 and 3 for another button or remote. 6. Erase all data in memory card: By pressing for few seconds the button S1 or S2, the LED will be fixed.
- Page 5 1. Ogni canale può funzionare con un massimo di 250 comandi. 3. Pulsante e LED di registrazione Nel ricevitore RX Multi, ci sono due canali indipendenti. Ogni canale ha un pulsante di registrazione S1 e S2 con i rispettivi LED L1 e L2.
- Page 6 1. In primo luogo, selezionare la combinazione DIPS corrispondente al marchio di controllo con cui si sta andando a lavorare, in base alla tabella 2. Premere il pulsante di programmazione (S1 o S2) di RX Multi, il LED corrispondente si accenderà.
- Page 7 1. Chaque canal peut fonctionner avec jusqu'à 250 télécommandes. 3. Bouton d'enregistrement et LED Dans le récepteur RX Multi, il existe deux canaux indépendants. Chaque canal possède un bouton d’enregistrement S1 et S2 avec ses voyants LED respectifs L1 et L2.
- Page 8 1. Sélectionnez d’abord la combinaison DIPS correspondant à la marque avec laquelle vous allez travailler, conformément au tableau 1. 2. Appuyez sur le bouton de programmation (S1 ou S2) du RX Multi. Le voyant LED correspondant s'allume. 3. Appuyez sur le bouton de la télécommande que vous souhaitez enregistrer.
- Page 9 Tabla1: Selección de Marcas Table1: Brands’ selection Tableau : Sélection de la marque Tabella 1: selezione del marchio ITEM SELECTION DIP SWITCH BRAND FREQ NOTES 433.92 NICE FLORS 433.92 MARANTEC Universal Fixed Code 433.92 Fixed Code Código Fijo Code Fixe 433.92 FAAC SLH Rolling Code...
- Page 10 Universal 433.92 Rolling Open Open Code Code Universal Rolling Code 868 MHz Open Code Universal Rolling Code 868 MHz Open Code Universal Fixed Code 868 Mhz Fixed Code Código Fijo Code Fixe Hormann Marantec 868 MHz Berner...
- Page 11 FAAC SLH 868 MHz 433.92 Prastel 868.80 S0mmer Rolling code 434.4 Rolling code S0mmer Liftmaster 868.30 Rolling Code Clemsa 433.92 Mastercode...
- Page 12 433.92 DITEC 433.92 868.30 MARANTEC Aprimatic 433.92 Encrypted Code...
- Page 13 Aprimatic 868.3 Encrypted Code JCM TECH 868.3 P.N.C 868.3 868.3 FORSA 868.3 ALMA 868.3...
- Page 14 868.3 Roper NOTA: Para dar de alta el mando de la marca FAAC en el RX MULTI seguir los siguientes pasos: 1--‐ Presionar al mismo tiempo los canales 2 y 3 del mando de FAAC, el mando comenzará a parpadear.
