3-Kanal Empfänger
Kinder können sich und andere beim Bedienen
oder Spielen mit dem Garagentorantrieb
verletzen. Das Tor könnte sich schließen und
sehr ernste oder tödliche Verletzungen
verusachen. Erlauben Sie Kindern nicht den Torbedienungsknopf oder
die Fernbedienung zu benutzen. Installieren Sie den Empfänger (und
alle Torbedienungsknöpfe) außerhalb der Reichweite von Kindern und
allen beweglichen Tellen des Tores und Torbefestigung, aber so daß
das Tor sichtbar ist. Dieser Funkempfänger ist mit konstanten
Schließkontaken ausgestattet und somit nicht für Garagentoröffner mit
Infrarotsensoren mit integriertem Fehlfunktionschutz geeignet.
Vor der Installation an den Antrieb die Stromzufuhn unterbrechen.
Der Empfänger kann mit den Multifunktions Handsendern
verwendet werden um entweder drei verschiedene Antriebe
oder einen kommerziellen Antrieb mit seperater "Öffnen, Stop
und Schließen" funktion zu bedienen.
Der Empfänger und die Antenne benutzen eine Koaxial
Steckverbindung vom Typ F. Die Antenne kann direkt an den
Empfänger gesteckt werden oder wenn Sie mehr Reichweite
benötigen in Verbindung mit der Antennenverlängerung
Modell 86LM.
Wählen Sie für den Empfänger einen Standort welchen lhnen
genügend Platz für den Antennen-und Kabelanschluß läßt
(Möglichst weit weg von Metallstrukturen und die Antenne
vorzugsweise in aufrechter Position). Befestigen Sie den
Empfänger sicher mit Schrauben and den dafür vorbereiteten
Öffnungen.
Bentzung des Empfängers und 3 Garagentorantrieben
mit Multifunktion Fernbedienung:

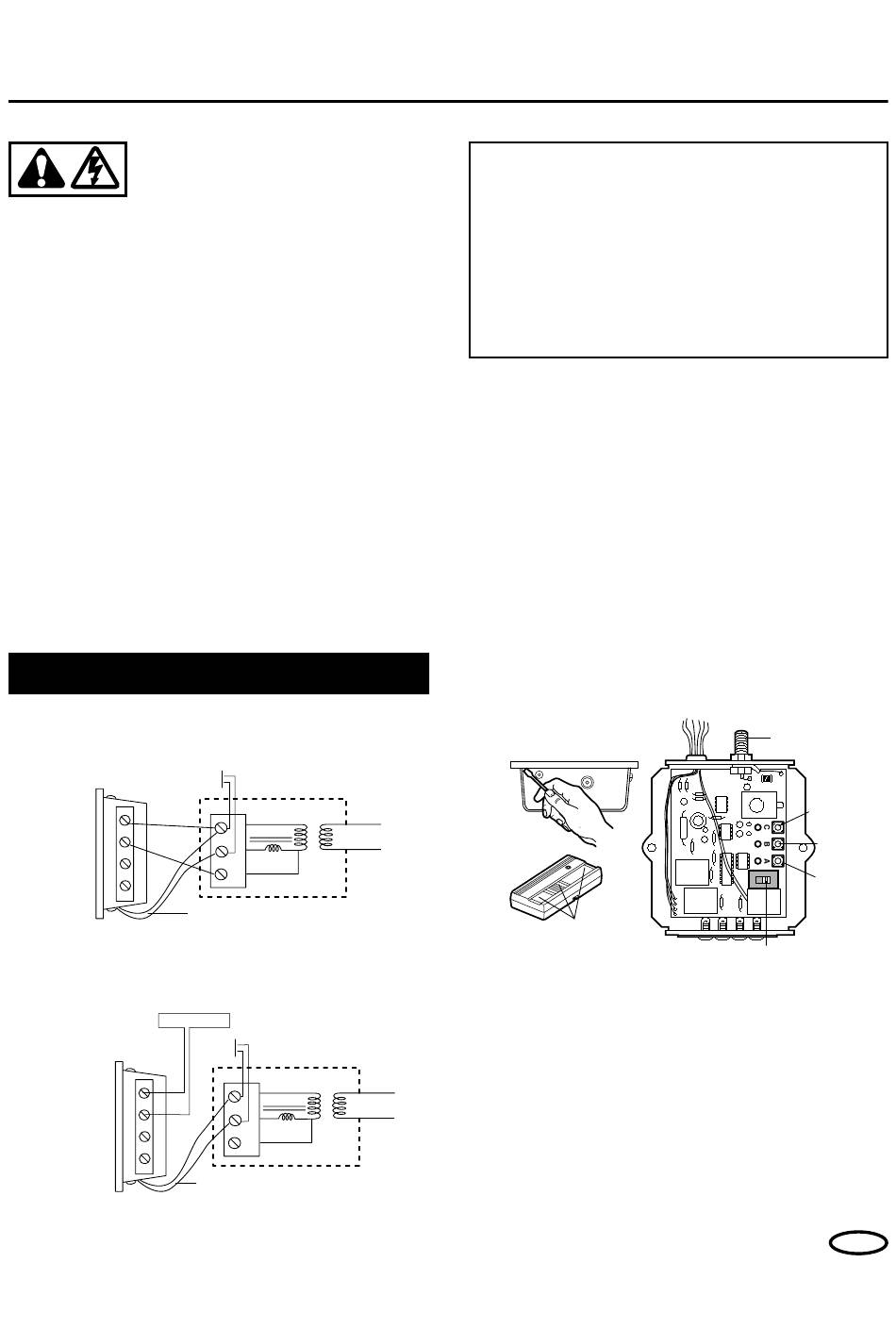

Anschlußbelegung Kanal 1
(graues Kabel)
mit Netzteil
Abb. 1
Empfänger
1
2
3
4
Anschlußbelegung Kanal 1
(graues Kabel)
ohne Netzteil
Abb. 2
Netzgerät
Empfänger
1
2
3
4
Wand-
schalter
Antrieb
1
Com
2
Relais
3
18-35V,30ma
Graues Kabelpaar
Wand-
schalter
Antrieb
1
Com
2
Relais
3
Netzgerät
18-35V,30ma
Graues Kabelpaar
Technische Daten
Ausgang A (grau . . . . . . . . . . . . . . . . . . .5 Amps 28V/AC or DC Max.
Ausgang B (gelb) . . . . . . . . . . . . . . . . . . .5 Amps 28V/AC or DC Max.
Ausgang C (blau) . . . . . . . . . . . . . . . . . . .5 Amps 18V/AC or DC Max.
Eingang . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18-35 V/AC or DC 30ma
Frequenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .433.92 MHz
Ausgang A kann als N.O. (Schlie
werden
Handsenderspelcherplätze: 4 pro Kanal
Passende Handsender: Modell Serie 4330
Sollte eine andere Eingangspannung als die oben angegeben zur
Verfügung stehen bitte einen passendes Netzteil verwendan. Auch
erhältlich ist das Antennenset 86LM
Aktivierung des Kanal #1 (Graues Kabel)
Benutzen Sie einen Schraubenzieher um den Gehäusedeckel
zu öffnen (Abb.3). Bringen Sie den Schiebeschalter in N.O.
Position.
Wenn dies nicht getan ist, kann der Antreib vielleicht nicht
konekt arbeiten Schließen Sie den Antrieb en das Stromnetz
an.
• Die gewünschte Handsendertaste drücken und halten.
• Die Kanaltaste #1 drücken und loslassen
• Das Anzeigelicht im Empfänger blinkt jetzt.
• Die Handsendertaste wieder loslassen.
• Der Kanal #1 des Empfängers ist jetzt zur Fernbedienung
zugeordnet.
Kanal #2 und #3 können in der gleichen Weise
angeschlossen und aktiviert werden.
Abb. 3
Empfänger öffnen
Taste für Antrieb
auswählen
1
Modell 7433E
BEDIENUNGSANLEITUNG
ß
er) oder N.C. (öffnen) benutzt
Antennenanschluß
Kanal #3
Schiebeschalter N.O. Position
(Blau)
Kanal #2
(Gelb)
Kanal #1
(Grau)
D
