Les paramètres du groupe Encoder Output font partie du temps T1 à T4, le Duty Cycle des signaux A et B,
la largeur d'impulsion du signal Z (PW), le décalage de phase entre les signaux A et B, la direction du
moteur, la vitesse de rotation, la consommation de puissance mesurée et la tension d'alimentation. La
définition et la signification de ces paramètres est représentée sur le chronogramme de la figure Fig. 20.

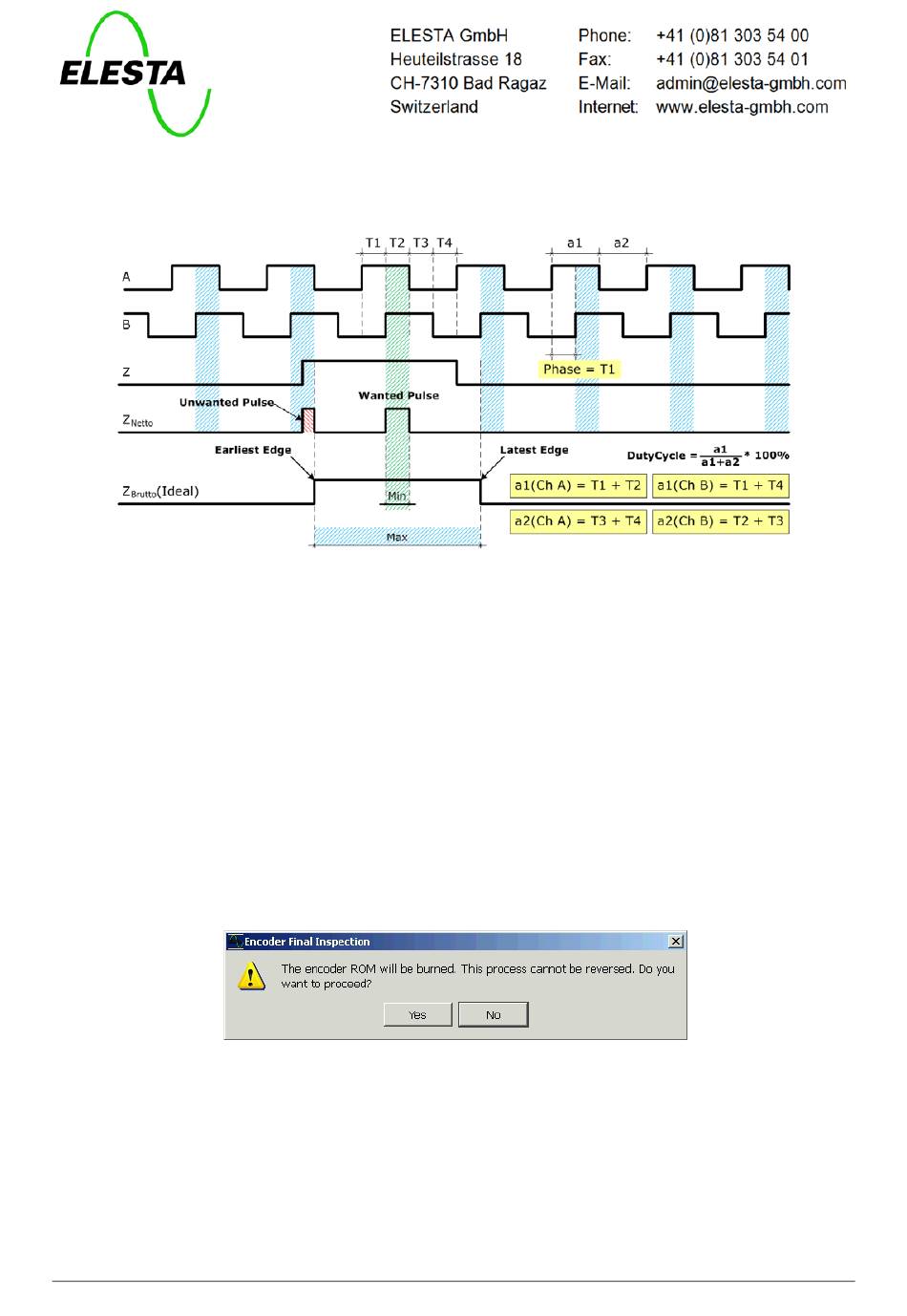

Fig. 20: Chronogramme pour la définition de T1 à T4, le signal Netto / Brutto et l'indice
Les valeurs indiquées dans les champs T1 à T4 sont en degrés électriques (°e). Ils sont les écarts par
rapport à un codeur idéal. Pour un codeur idéal, ces quatre périodes sont un quart de la période des signaux
A et B (360 °e / 4 = 90 °e).
En conséquence, les valeurs affichées dans ces domaines, les temps mesurés moins 90 °e pour obtenir la
déviation d'un codeur idéal
.
Le commutateur bouton Brutto / Netto permet d'alterner entre l'état Brutto et Netto du signal Z. Le signal
Netto est le signal de trois signaux A, B et Z avec une opération ET.
Après le calibrage réussi du codeur, Les données d'étalonnage dans la RAM de l'encodeur / ASICs sont
disponibles. les données d'étalonnage dans la mémoire vive sont des codeurs / ASIC. Ces données seront
perdues lorsque l'encodeur est éteint après calibration. Pour éviter cela, ces données qui se trouvent sur
l'ASIC, sont copiées de la mémoire RAM à la ROM,
Cela se fait en cliquant sur le bouton Graver ROM. Cela permet à l'encodeur d'être toujours programmé. La
programmation ne peut être annulée. Une fois programmé, le codeur restera à jamais programmé.
Pour cette raison, le logiciel vous demandera si le programme (cliquez sur le bouton Graver ROM) est fait
exprès (Fig. 21). Dans le cas de "Yes", la programmation est terminée.
Fig. 21: Le message après que vous cliquez sur le bouton „Burn ROM"
Après avoir programmé avec succès la ROM est désactivée. Il n'est plus possible d'écrire dans la ROM.
Maintenant, si le codeur est hors tension, puis sous tension, il reçoit chaque fois les données de
programmation de la ROM, car la connexion de la RAM a été comblée.
Remarque: Un codeur ne peut pas être programmé si une erreur est apparue lors du calibrage.
