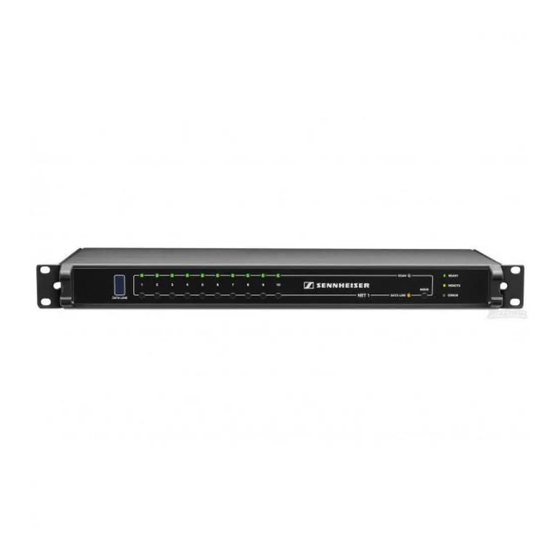

  • Page 1 NET 1 Notice d’emploi...

  • Page 3: Table Des Matières

    Déclarations du fabricant ..................30 Vous avez fait le bon choix ! Ces produits Sennheiser vous séduiront pendant de longues années par leur fiabilité, leur rentabilité et leur facilité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits électroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 60 ans.

  • Page 4: Consignes De Sécurité

    (par ex. aussi des amplificateurs). N'exposez pas l'appareil directement aux rayons solaires. Le système réseau NET 1 est un appareil de classe I. Utilisez comme branchement une prise munie d'un conducteur de protection. Ne rendez pas inactive la protection de la fiche Schuko. En ce qui concerne les connecteurs américains, il existe des fiches polarisées, où...
  • Page 5 Utilisez seulement les accessoires indiqués par Sennheiser et les appareils auxiliaires correspondants. Utilisez l'appareil seulement en combinaison avec le matériel de fixation prescrit par Sennheiser. Si vous utilisez un chariot, procédez avec précaution lors du déplacement de l'ensemble chariot-appareil pour éviter d'éventuelles blessures causées par une chute.

  • Page 6: Documentation Complémentaire

    Utilisation conforme aux directives L'utilisation conforme aux directives implique que vous ayez lu cette notice et en particulier le chapitre intitulé “Consignes de sécurité” que vous n'utilisiez l'appareil que dans les conditions décrites dans la présente notice d'emploi. Utilisation non conforme aux directives Sont considérés comme une utilisation non conforme aux directives, toute application différant de celle décrite dans la présente notice ou le non-respect des consignes d'utilisation.

  • Page 7: Le Système Réseau Net 1

    Le système réseau NET 1 Le NET 1 permet la commande et le contrôle de systèmes de microphones et de surveillance sans fil. Il a pour fonction principale la gestion des fréquences, qui simplifie considérablement l'installation de systèmes sans fil complexes : par balayage de bases de fréquences à...

  • Page 8: Fournitures

    Fournitures 1 NET 1 avec un kit de montage rack 3 câbles d'alimentation (avec des connecteurs UE, USA, GB) Pieds d'appareil 10 câbles de transfert RJ 10 1 câble Ethernet RJ 45 1 notice d'emploi NET 1 Etiquette “NET” pour identifier les récepteurs et émetteurs munis du...

  • Page 9: Vue D'ensemble Des Éléments De Commande

    Vue d'ensemble des éléments de commande · » ¿ ´ ¾ º ¶ ² µ ¸ ¹ ³ ¸ Port infrarouge (DATA LINK), rétroéclairage bleu Branchement secteur, prise d'appareil à froid (3 pôles) · ¹ LED verte “KANAL” (1 à 10) 5 prises SUB-D pour le raccordement de récepteurs doubles EM 3532 »...

  • Page 10: Témoins Led Sur La Face Avant Du Net 1

    ² ERROR rouge – être activé parce que – aucun récepteur n'est raccordé – le NET 1 est commandé à distance via un PC ou un autre NET 1..clignote lentement : º DATA LINK jaune Un appareil est raccordé.

  • Page 11: Témoins Led Sur La Face Arrière Du Net 1

    Témoins LED sur la face arrière du NET 1 Couleur de la LED La LED brille en continu LED... jaune Le NET 1 est raccordé à un PC ou DATA ..clignote rapidement : à un autre NET 1. Les données sont transmises à l'intérieur du réseau.

  • Page 12: Mise En Service

    Mise en service Lieu d'installation Une lumière parasite intense peut perturber la transmission des données via le port infrarouge. Positionnez de ce fait le NET 1 de manière à éviter la lumière parasite. Montage rack Risque de dommages dus à la chaleur ! ATTENTION ! Si vous montez les appareils dans un rack fermé...

  • Page 13: Application De La Tension D'alimentation

    Utilisez seulement des câbles Sennheiser (voir “Accessoires/pièces de rechange”, page 29.) pour le raccordement des appareils. Chaque NET 1 dispose de 5 groupes de connexion. Sur chaque groupe de connexion, vous pouvez utiliser la prise SUB-D ou les 2 prises RJ 10 : ¹...

  • Page 14: Connexion De Plusieurs Net 1

    NET 1 RX 1 RX 2 Connexion de plusieurs NET 1 Raccordez deux NET 1 via les connexions LAN 1 et LAN 2 au moyen d'un câble Ethernet. Les connexions LAN 1 et LAN 2 sont équivalentes si bien que le mode de raccordement Ethernet n'a pas d'importance.

  • Page 15: Raccordement Du Net 1 À Un Pc

    Systèmes mixtes constitués d'appareils de la série evolution wireless G2 et de récepteurs doubles EM 3532. Les adresses MAC du NET 1 se trouvent sur la plaque Raccordez au PC le premier NET 1 avec un câble Ethernet par l'une des deux interfaces Ethernet LAN 1 et LAN 2 Remarques : Vous pouvez raccorder jusqu'à...

  • Page 16: Mise Sous Tension Du Système

    ON/OFF µ ¿ Après la mise sous tension, la LED verte “READY” clignote et signale l'initialisation du NET 1. Dès que le NET 1 est opérationnel, la LED verte ¿ “READY” brille en continu. · Lorsque le NET 1 a identifié un appareil raccordé, la LED verte “Kanal”...

  • Page 17: Fonctionnement Avec Des Systèmes De La Série Evolution Wireless G2

    1 NET 1 avec jusqu'à 10 appareils raccordés 2 NET 1 reliés entre eux avec jusqu'à 20 appareils raccordés 2. Mode “à distance” (avec PC) : Jusqu'à 5 NET 1 raccordés entre eux et à un PC, avec jusqu'à 50 appareils raccordés Remarque : En mode “à...

  • Page 18: Balayage De Fréquences Pour Systèmes De Surveillance Sans Fil (Iem)

    à ces appareils brillent. MODE ¶ Si vous travaillez avec deux NET 1 reliés, une pression de détermine en même temps le NET 1 maître. Sur le NET 1 esclave, la LED MODE ¶ “Remote” brille, et la touche est désactivée.
  • Page 19 ³ Tenez le récepteur (IEM) devant le port infrarouge du NET 1. La distance entre le port infrarouge du NET 1 et le port infrarouge du récepteur (IEM) ne doit pas dépasser 10 cm. Remarque : Une lumière parasite intense peut perturber la transmission des données via le port infrarouge.
  • Page 20 Ouvrez pour le transfert des données le couvercle du récepteur (IEM) à configurer. Tenez le récepteur (IEM) devant le port infrarouge ³. La distance entre le port infrarouge du NET 1 et le port infrarouge du récepteur (IEM) ne doit pas dépasser 10 cm. º...

  • Page 21: Balayage De Fréquences Pour Systèmes De Microphones Sans Fil

    à ces appareils brillent. MODE ¶ Si vous travaillez avec deux NET 1 reliés, une pression de détermine en même temps le NET 1 maître. Sur le NET 1 esclave, la LED MODE ¶ “Remote” brille, et la touche est désactivée.
  • Page 22 NET 1 dans cette gamme de fréquences. Confirmez votre choix avec SET. Le NET 1 répartit les fréquences de la base de canaux sélectionnée sur tous les récepteurs stationnaires raccordés de la gamme de fréquences. La LED »...
  • Page 23 Une fois la transmission des fréquences terminée, la LED verte “KANAL” de l'appareil dont les fréquences ont été transférées brille. Tenez l'émetteur devant le port infrarouge ³. La distance entre le port infrarouge du NET 1 et le port infrarouge de l'émetteur ne doit pas dépasser 10 cm. <...

  • Page 24: Fonctionnement Avec Les Systèmes Des Séries 3000/5000

    Tenez l'émetteur (port infrarouge) devant le port infrarouge du NET 1. · La distance entre le port infrarouge du NET 1 et le port infrarouge de l'émetteur ne doit pas dépasser 10 cm. ¾ Pressez sur le NET 1 la touche de canal du récepteur dont vous...

  • Page 25: Fonctionnement Mixte Avec Les Systèmes Evolution Wireless G2 Et Les Systèmes Des Séries 3000/5000

    Fonctionnement mixte avec les systèmes evolution wireless G2 et les systèmes des séries 3000/5000 Vous trouverez une description de ce système dans la notice d'emploi du logiciel PC “Wireless Systems Manager”. Remarque : Les systèmes compresseurs-expanseurs ne sont pas compatibles. Synchronisez de ce fait seulement les émetteurs ew G2 et récepteurs ew G2, les émetteurs de la série 3000/5000 avec les récepteurs correspondants (voir tableau, page page 7).

  • Page 26: En Cas D'anomalies

    L'appareil stationnaire de la série Allumez l'appareil stationnaire. evolution wireless G2 est éteint. Le câble entre le NET 1 et l'appareil Utilisez exclusivement des câbles stationnaire est défectueux ou le Sennheiser ! brochage est incorrect. Remplacez le câble ou vérifiez le brochage (voir “Brochage des...

  • Page 27: Problèmes Pouvant Survenir Lors Du Fonctionnement

    “Support”. Appelez le partenaire Sennheiser. Redémarrage du NET 1 Même si le NET 1 est monté dans un rack, vous pouvez le redémarrer aisément comme suit : Pressez simultanément les touches de canal 1, 2 et 10, et maintenez les trois touches enfoncées pendant 3 secondes environ.

  • Page 28: Caractéristiques Techniques

    (raccordement d'appareils de la série ew G2) 5 x RS 485 à Sub-D (raccordement de récepteurs doubles EM 3532) Longueur max. du câble : lsolation : Tous les canaux entre eux et par rapport à NET 1 sont sans potentiel Exigences remplies – CEM EN 50022 EN 50024 –...

  • Page 29: Accessoires/Pièces De Rechange

    Câble spécial SUB-D, longueur : 1,5 m 054324 Câble d'alimentation version UE 054325 Câble d'alimentation version USA 057256 Câble d'alimentation version GB 086363 Pieds d'appareil 089540 Equerre de montage de rack 520124 Etiquette NET 1, 100 pièces CD-ROM avec logiciel “Wireless Systems Manager” (WSM)

  • Page 30: Déclarations Du Fabricant

    Déclarations du fabricant Dispositions de garantie La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques ces produits ont une durée de vie plus courte liée principalement a la fréquence d'utilisation.
  • Page 31 NET 1_516511_0806_Sp6.book Seite 2 Freitag, 21. Juli 2006 12:43 12...
