Sommaire des Matières pour NEC MultiSync X841UHD-2

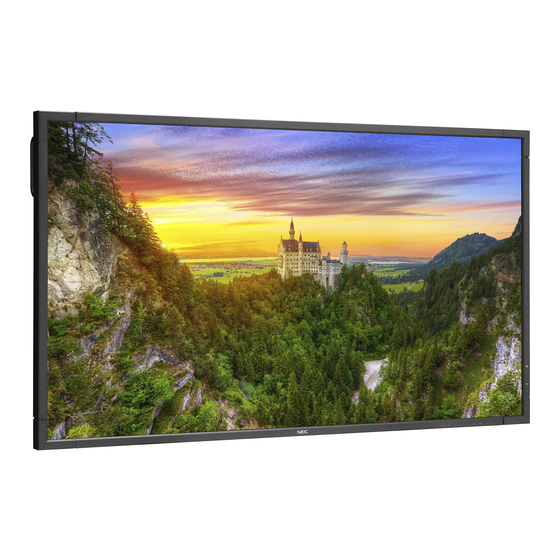

- Page 1 Écran à large format Manuel d’utilisation MultiSync X841UHD-2 MultiSync X981UHD-2 Le nom du modèle est indiqué sur l’étiquette située à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT .......................... Français-2 ATTENTION ............................ Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Consignes de sécurité et d’entretien ....................Français-3 Conseils d’utilisation ........................Français-3 Ergonomie ............................Français-3 Nettoyage de l’écran à cristaux liquides (LCD) ................Français-3 Nettoyage du boîtier ........................ -
Page 3: Déclaration De Conformité
Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse. DisplayPort et le logo de conformité DisplayPort sont des marques commerciales qui sont la propriété de la Video Electronics Standards Association. -
Page 4: Informations Importantes
Informations importantes AVERTISSEMENT POUR EVITER LES RISQUES D’INCENDIE OU D’ELECTROCUTION, N’EXPOSEZ PAS L’APPAREIL A LA PLUIE OU A L’HUMIDITE. DE MEME, N’UTILISEZ PAS LA PRISE POLARISEE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ETRE TOTALEMENT ENFONCEES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS A HAUTE TENSION. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
Le système de distribution des câbles doit être mis à la terre en POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER accord avec ANSI/NFPA 70, NEC (National Electrical Code), en CE QUI SUIT POUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR particulier la Section 820.93, « Grounding of Outer Conductive Shield MULTI-FONCTIONS : of a Coaxial Cable »... -
Page 6: Sommaire
Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Manuel d’installation • Cordon d’alimentation* • Fixation x 1 • Câble de signal vidéo (câble DisplayPort) • Vis avec rondelle (M4 x 10) x 1 •... -
Page 7: Installation
• Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifi é et autorisé afi n doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriée. La non-observation des sorte que le côté... -
Page 8: Fixation Des Accessoires De Montage
2. Modifi cation de l’emplacement de la Fixation des accessoires de plaque du logo NEC. montage Retrait de la plaque du logo : insérez un objet fi n (moins de Le moniteur est conçu pour une utilisation avec le système 2 mm de diamètre) dans le trou situé... -
Page 9: Utilisation De La Carte Des Options
Tout accessoire de montage non conforme aux directives 5. Ventilation NEC ou non approuvé par NEC doit répondre aux exigences Si vous installez le moniteur dans un lieu fermé ou encastré, de la méthode de montage compatible VESA. laissez un espace suffi sant entre le moniteur et les parois REMARQUE : Avant l’installation, posez le moniteur sur une... -
Page 10: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande ³ º Bouton POWER (ALIM) ( Bouton EXIT (QUITTER) Allume et éteint l’appareil. Reportez-vous également à la Réactive le menu OSD lorsque celui-ci est désactivé. page 16. Joue, dans le menu OSD, le rôle de bouton EXIT pour aller au menu précédent. -
Page 11: Panneau Des Connexions
Panneau des connexions (X981UHD-2) (X841UHD-2) ³ ¸ Interrupteur Main Power Haut-parleur interne ¹ Interrupteur Marche/Arrêt pour activer/désactiver Commutateur du haut-parleur interne/externe l’alimentation principale. : haut-parleur interne : haut-parleur externe. · Prise AC IN REMARQUE : éteignez le moniteur lorsque vous utilisez le commutateur du haut-parleur interne/externe. -
Page 12: Télécommande Sans Fi L
Télécommande sans fi l ¾ Bouton ACTIVER IMAGE Permet de sélectionner l’image active. µ Bouton EXIT (QUITTER) Retourne au menu précédent du menu OSD. ¸ Bouton HAUT/BAS ( / ) Joue, dans le menu OSD, le rôle du bouton pour déplacer vers le haut ou le bas la zone en surbrillance et sélectionner les éléments de réglage. -
Page 13: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton MULTI-IMAGE Bouton MAR/ARRET : commutation entre MARCHE et télécommande ARRET. Voir page 17. Pointez pendant le réglage des boutons le haut de la Bouton MODE : permet de sélectionner le numéro de télécommande en direction du capteur à distance du l’image et un mode parmi PIP, PBP 1, PBP 2 et PBP 3. -
Page 14: Confi Guration
Confi guration 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AAA » en faisant correspondre les ATTENTION : l’installation du moniteur LCD doit être effectuée signes (+) et (-) sur chaque pile avec ceux gravés à... -
Page 15: Mise Sous Tension De Tous Les Matériels Externes Connectés Au Moniteur
X981UHD-2: Fixation 5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier d'abord. 6. Fonctionnement de l’équipement externe connecté au moniteur Affi chez le signal de la source d’entrée désirée. 7. -
Page 16: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’affi cher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes graphiques ne permettent pas d’affi cher correctement une image. Le moniteur ajuste automatiquement la fréquence du signal par défaut usine afi n d’affi cher une image de bonne qualité. <Fréquence du signal standard par défaut usine>... -
Page 18: Fonctionnement De Base
Fonctionnement de base Modes MARCHE et ARRET L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : l’interrupteur principal d’alimentation doit être sur ON afi n d’allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation. -
Page 19: Indicateur D'alimentation
Lorsque MULTI-IMAGE est défi ni sur « MARCHE » Indicateur d'alimentation et NOMBRE IMAGE est défi ni sur 4 IMAGES, l’image affi chée est similaire à celle ci-dessous. Mode Voyant indicateur d’état A : IMAGE 1 Position MARCHE Vert* B : IMAGE 2 Fonctionnalité... -
Page 20: Configuration Entree
CONFIGURATION ENTREE Vous pouvez affi cher une image de 3840 x 2160 60 Hz en utilisant plusieurs signaux d’entrée. Permet de sélectionner les sources d’entrée. Selon les réglages sous SELECTIONNER HDMI/DVI, la sélection de CONFIGURATION ENTREE est modifi ée. SELECTIONNER HDMI/DVI CONFIGURATION ENTREE ARRET HDMIx4 (PREREGL.1) -
Page 21: Mode Image
Paramètre conforme à la norme DICOM pour la fonction GSDF (Grayscale Standard Display Function). PROGRAMMABLE Pour le logiciel « MultiProfi ler » ou les paramètres de calibrage du matériel par les logiciels NEC Display Solutions (certains paramètres OSD sont désactivés). - Page 22 REMARQUE : - lorsque le MODE IMAGE diffère du profi l de couleur ICC de votre ordinateur, il est possible que la reproduction de la couleur soit incorrecte. - Le logiciel MultiProfi ler, développé par NEC Display Solutions, est conseillé pour des fonctions étendues de gestion des couleurs, comme l’émulation de profi l ICC ou l’émulation d’impression. La dernière version du logiciel MultiProfi...
- Page 23 SPECTRAVIEW ENGINE est défi ni sur « ARRET » : Permet de sélectionner cinq modes d’image avec Mode Image dans le menu OSD ou via le bouton Mode Image de la télécommande. DVI1, DVI2, DPORT, OPTION*, PREREGL.1* , PREREGL.2* STANDARD sRGB CUSTOM1 CUSTOM2...
-
Page 24: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) REMARQUE : selon le modèle ou l’équipement facultatif, certaines fonctions peuvent ne pas être disponibles. Source d'entrée Icônes du menu principal Elément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING PICTURE MODE THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % Select... -
Page 25: Image
(S-Curve). SIM. DICOM Courbe GSDF DICOM simulée pour le type LCD. PROGRAMMABLE1, 2, 3 Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC facultatif. UHD UPSCALING* Produit un effet haute défi nition. ARRET MODE IMAGE Sélection du mode d’image, [HIGHBRIGHT], [STANDARD], [sRGB], [CINEMA], [CUSTOM1],... -
Page 26: Audio
ZOOM L’image peut être agrandie/réduite. REMARQUE : l’image agrandie en dehors de la zone d’affi chage active ne sera pas affi chée. L’image réduite peut connaître une dégradation. ZOOM Maintient le rapport du format lors du zoom. HZOOM Zoom horizontal. VZOOM Zoom vertical. -
Page 27: Commande Multi-Image
DATE ET HEURE Défi nit la date, l’heure et la région pour l’heure d’été. La date et l’heure doivent être défi nies pour que la fonctionnalité « CALENDRIER » s’active. Voir page 32. ANNEE Confi gure l’année pour l’horloge en temps réel. MOIS Confi... -
Page 28: Osd
MESSAGE TEXTE* ARRET MODE Active le message texte et vous permet de défi nir la direction horizontale ou verticale. POSITION Permet de sélectionner l'emplacement du message texte à l’écran. TAILLE Détermine la taille du message texte par rapport à la taille globale de l’écran. DETECTION Active la détection automatique du message texte. -
Page 29: Affichages Multiples
AFFICHAGES MULTIPLES CONTROLE ID Défi nit le numéro ID du moniteur sur un chiffre compris entre 1 et 100, et l’ID de groupe sur une lettre comprise entre A et J. ECR DETECTES indique le nombre de moniteurs en chaîne sur le LAN. REMARQUE : plusieurs choix sont disponibles pour l’identifi... -
Page 30: Commande Externe
STATUT DE LA CHALEUR Affi che le statut du VENTILATEUR, du BACKLIGHT et de la TEMPERATURE. CONTROLE VENTILATEUR Le ventilateur de refroidissement réduit la température de l’écran pour éviter qu’il ne surchauffe. AUTO, Si vous avez sélectionné « AUTO », vous pouvez régler la température de départ du ventilateur, ainsi RAPIDE que sa vitesse. -
Page 31: Option Avancee1
OPTION AVANCEE1 ENTREE DETECTEE Sélectionne la méthode de détection de l’entrée utilisée par le moniteur quand plus de deux appareils PAS DE sont connectés. PRIORITE REMARQUE : lorsque SUPER est sélectionné sous MODIFICATION ENTREE, vous ne pouvez pas modifi er cette fonction. PAS DE PRIORITE Le moniteur ne recherche pas d’autres ports d’entrée vidéo. - Page 32 DESENTRELACE Sélectionne la fonction de conversion IP (entrelacé vers progressif). REMARQUE : pour l’entrée DVI, « DVI-HD » doit être activé dans le menu du mode DVI. Convertit les signaux entrelacés en signaux progressifs. Ce paramètre est le paramètre par défaut. ARRET Désactive la conversion IP.
-
Page 33: Option Avancee2
OPTION AVANCEE2 VARIATION AUTO* Règle automatiquement le rétroéclairage de l’écran LCD en fonction de la quantité de lumière ambiante. LUMINOSITE AUTO Règle le niveau de luminosité selon le signal en entrée. ARRET Entrées DVI1, DVI2, DPORT, OPTION* REMARQUE : ne sélectionnez pas cette fonction lorsque le paramètre CAPT LUM PIEC est défi ni sur PREREGL.* , PREREGL.2* uniquement. -
Page 34: Recommandations
être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS vous recommande d’affi cher des images ou d’utiliser un économiseur d’écran animé(es) à intervalles réguliers chaque fois que l’écran est en veille ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 35: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TELECOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TELECOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs MultiSync La télécommande La télécommande La télécommande individuels à l’aide du mode ID TELECOMMANDE. Le mode ID TELECOMMANDE fonctionne fonctionne fonctionne... -
Page 36: Connexion De Plusieurs Moniteurs
Connexion de plusieurs moniteurs Vous pouvez contrôler plusieurs moniteurs en utilisant une connexion en guirlande RS-232C, REMOTE IN ou LAN. REMARQUE : Il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs. En cas de défi nition manuelle du numéro ID ou de contrôle via le numéro ID spécifi é, exécutez auparavant la fonction ID AUTO (voir page 27). -
Page 37: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C (type inverseur). Les fonctions pouvant être contrôlées par un PC sont : • La mise sous/hors tension. •... - Page 38 3) Diagramme des commandes de contrôle Pour les autres commandes, voir le fi chier « External_Control.pdf » sur le CD-ROM. Fonction (ID moniteur = 1) Données code Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Sélectionner une source d’entrée DisplayPort...
-
Page 39: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notifi cation par e-mail grâce à une fonction de serveur HTTP. Pour utiliser une connexion LAN, vous devez attribuer une adresse IP. Exemple de connexion LAN : Serveur REMARQUE : utilisez un câble LAN de... -
Page 40: Préparation Avant L'utilisation
Exemple 1 : lorsque le nom d’hôte du moniteur a été défi ni sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL. - Page 41 Paramètre réseau Cliquez sur « NETWORK » situé à gauche de la page HOME. IP SETTING Défi nition du paramètre ADRESSE IP. (REGLAGE IP) AUTO : Assigner automatiquement une adresse IP. MANUEL : Défi nir l’adresse IP du réseau connecté au moniteur. REMARQUE : contactez l’administrateur de votre réseau pour obtenir l’adresse IP si [AUTO] est sélectionné...
-
Page 42: Paramètre E-Mail
Paramètre e-mail Cliquez sur « MAIL » situé à gauche de la page HOME. Cette option permet d’envoyer à l'ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notifi cation avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. ALERT MAIL (NOTIFICATION Sélectionnez [ENABLE] pour activer la fonction Notifi... - Page 43 Liste de messages d’erreur et d’alertes Numéro d’erreur Message de Explication Mesures * Code erreur l’alerte par e-mail L’alimentation du moniteur ne Alimentation anormale en mode de veille Contactez votre fournisseur. 70h ~ 7Fh fonctionne pas normalement. 80h ~ Fh Le ventilateur s’est arrêté...
-
Page 44: Paramètre Snmp
Paramètre SNMP Cliquez sur « SNMP » situé à gauche de la page HOME. Cette fonction permet d’obtenir l’état et de contrôler un moniteur via le réseau. Version : SNMP v1 Texte brut authentifi é par nom de communauté, pas de renvoi de message de confi rmation de Trap. SNMP v2c Texte brut authentifi... - Page 45 Paramètre AMX Cliquez sur « AMX » situé à gauche de la page HOME. AMX BEACON Activer/désactiver pour la détection de AMX Device Discovery lors de la connexion à un réseau pris en charge par le système de contrôle NetLinx d’AMX. ASTUCE : Lors de l’utilisation d’un appareil prenant en charge AMX Device Discovery, le système de contrôle AMX NetLinx reconnaît l’appareil et télécharge le module Device Discovery approprié...
-
Page 46: Paramètre Network Password (Mot De Passe Réseau)
Paramètre Name (Nom) Cliquez sur « NAME » situé à gauche de la page HOME. MONITOR Défi nissez un nom pour le moniteur. Le nom doit compter 16 caractères maximum. La valeur par NAME (NOM DU défaut est le nom du modèle. MONITEUR) HOST NAME Entrez le nom d’hôte du réseau connecté... - Page 47 Informations Liste PD Cliquez sur « PD LIST » situé à gauche de la page HOME. Affi che la liste des ID et adresses IP de plusieurs moniteurs connectés en guirlande. Seul le moniteur principal peut affi cher la liste. Paramètre Memo Cliquez sur «...
-
Page 48: Point Zoom
POINT ZOOM L’utilisation du bouton « SET/POINT ZOOM » de la télécommande permet d’agrandir une partie d’image. Appuyez sur le bouton CH+/- pour faire un zoom vers le haut ou le bas. L’image peut être agrandie entre 1 et 10 fois. 1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. -
Page 49: Intelligent Wireless Data
INTELLIGENT WIRELESS DATA Cette fonction permet d’obtenir les données sur l’état du moniteur par communication sans fi l, même lorsque le moniteur est éteint. Vous pouvez défi nir cette fonction avec certains menus de l’OSD. REMARQUE : position du capteur : voir page 9. Contactez votre fournisseur pour des informations détaillées. -
Page 50: Caractéristiques
Interface de montage à la norme VESA (FDMIv1) : permet de fi xer le moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 51: Résolution Des Problèmes
• Il est possible qu’une panne se soit produite. Contactez persistance de l’image se manifeste lorsqu’une image votre revendeur NEC DISPLAY SOLUTIONS autorisé. résiduelle ou « fantôme » d’une image précédemment affi chée reste visible sur l'écran. Contrairement aux •... - Page 52 Pas de son • Vérifi ez que le câble audio est branché correctement. • Vérifi ez que la sourdine n’est pas activée. • Vérifi ez que le volume n’est pas réglé au minimum. • Vérifi ez si l’ordinateur prend en charge un signal audio via DisplayPort.
-
Page 53: Caractéristiques - X841Uhd-2
Caractéristiques - X841UHD-2 Spécifi cations du produit Module LCD 84"/213,46 cm diagonal Pas : 0,4845 mm Résolution : 3840 x 2160 Couleur : Plus de 1073 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 500 cd/m (Max.) @25 °C Rapport de contraste : 1400:1... -
Page 54: Caractéristiques - X981Uhd-2
Caractéristiques - X981UHD-2 Spécifi cations du produit Module LCD 98"/247,7 cm diagonal Pas : 0,5622 mm Résolution : 3840 x 2160 Couleur : Plus de 1073 millions de couleurs (en fonction de la carte graphique utilisée) Luminosité : 500 cd/m (Max.) @25 °C Rapport de contraste : 1300:1... -
Page 55: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé... -
Page 56: Marque Weee (Directive Européenne 2012/19/Ue)
Marque WEEE (Directive européenne 2012/19/UE) Traitement des produits usagés : Au sein de l’Union européenne La législation en vigueur dans tous les états membres de l’Union européenne stipule que tous les produits électriques et électroniques usagés, et comportant le symbole ci-contre, ne doivent pas être mêlés aux autres déchets ménagers.
