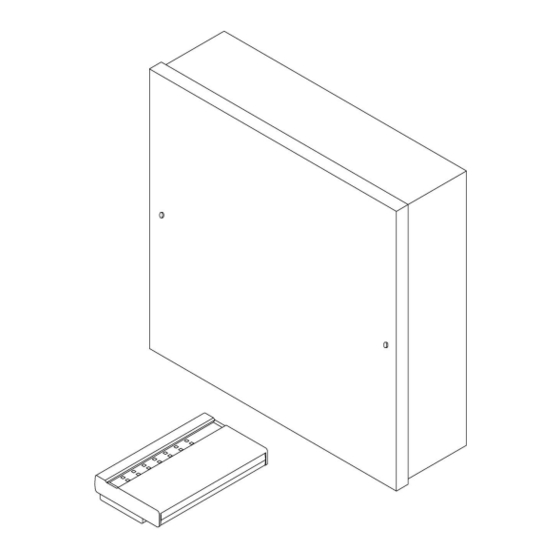

- Page 1 CENTRALE D'ALARME SECURIT 800L MANUEL D'INSTALLATION V3.0 OCTOBRE 2002...
-
Page 2: Table Des Matières
SOMMAIRE AVERTISSEMENTS........................................2 NORMES ............................................2 GENERALITES SUR CE PRODUIT....................................2 EQUIPEMENTS OPTIONNELS ....................................2 CHAMP D'APPLICATION ......................................2 SPECIFICATIONS TECHNIQUES ....................................3 6.1. CENTRALE...........................................3 6.2. CLAVIERS ..........................................3 6.3. PROGRAMMATION PAR DEFAUT..................................3 INSTALLATION ET CABLAGE ....................................4 7.1. PROCEDURE DE MONTAGE ....................................4 7.2. RACCORDEMENT BATTERIE.....................................4 7.3. CABLAGE DES ZONES .......................................4 7.4. -
Page 3: Avertissements
Certains équipements ou pièces détachées peuvent être fournis de manière optionnelle : Clavier déporté supplémentaire réf. : CS-800 ⇒ permet d'accéder à l'ensemble des commandes de la centrale réf. : PCB SECURIT 800L ⇒ pour SAV (en cas de panne). Circuit imprimé... -
Page 4: Specifications Techniques
6. SPECIFICATIONS TECHNIQUES 6.1. CENTRALE Tension d'alimentation secteur 230 Vac nominal Sortie d'alimentation centrale 13,7 Vdc Nominal Courant maximal disponible 1 A (total) Courant disponible pour les équipements auxiliaires 500 mA max. Fusible batterie 1 A (20 mm) Consommation centrale au repos 40 mA Température de fonctionnement 0 à... -
Page 5: Installation Et Cablage
7.2. RACCORDEMENT BATTERIE Capacité maximale de la batterie 7 Ah / 12 V La centrale Securit 800L doit être équipée d’une batterie de secours étanche au plomb gélifié afin d’assurer l’alimentation du système en cas de coupure secteur. 7.3. CABLAGE DES ZONES Il est possible d'utiliser jusqu’à... -
Page 6: Raccordement Sirene Interieure, Haut-Parleur Et Contact A Cle (Impulsionnel)
7.4. RACCORDEMENT SIRENE INTERIEURE, HAUT-PARLEUR ET CONTACT A CLE (IMPULSIONNEL) ** SCHEMA A ** Normalement fermé au repos (Impulsion à l'ouverture du contact) Voir détail page 11 16 Ohms 7.5. SIRENE EXTERIEURE ET FLASH Les connexions pour une sirène extérieure et un flash sont indiquées sur le schéma A. Il est à noter, que le déclenchement de la sirène s'effectue par disparition d'un +12V (apparition d'un 0V) sur la borne "... -
Page 7: Montage Du Clavier
7.7. MONTAGE DU CLAVIER 1/ Choisir l'emplacement de montage et marquer les trous de fixation. 2/ S'assurer que le câble passe bien à travers l'embase. 3/ Une fois les trous percés, fixer l'embase sur le mur en s'assurant que celle-ci n'est pas vrillée. 7.8. -
Page 8: Temporisation De Sortie En Marche Totale - T
8.4. TEMPORISATION DE SORTIE EN MARCHE TOTALE - Touches " 3 0 " (réglable de 10 à 90 secondes) Entrer la séquence " 3 0 ". Cette option est configurée par défaut à 30 secondes. Une nouvelle valeur peut être sélectionnée, en entrant une des valeurs détaillées dans la liste ci-dessous : Une fois l'option sélectionnée, presser la touche "... -
Page 9: Tableau Recapitulatif Des Temporisations
8.8. TABLEAU RECAPITULATIF DES TEMPORISATIONS Option Temporisation Résultat en fonction du choix n° Sortie en Marche Totale (en N.A. secondes) Entrée (en secondes) N.A. Sirène extérieure (en minutes) N.A. Sortie en Partiel 1 et Partiel 2 (en secondes) N.A. : Non Applicable 8.9. -
Page 10: Selection Des Zones Isolees En Partiel 2 - Touches " 2 8
8.10. SELECTION DES ZONES ISOLEES EN PARTIEL 2 – Touches " 2 8 " ( inactif pour les zones configurées en Incendie ou en Agression) La centrale peut surveiller certaines zones, tandis que d'autres sont laissées libres pour que les occupants puissent circuler à... -
Page 11: Changement Du Code Technicien - Touches " 1 1
8.13. CHANGEMENT DU CODE TECHNICIEN – Touches " 1 1" Le code Technicien est " 7890 " par défaut. Pour le modifier, entrer la séquence " 1 1 ". Les LEDS 1, 2, 3 et 4 s'allument. Entrer le nouveau code à 4 chiffres, après chaque touche pressée, une LED s'éteint. Le haut-parleur émet un signal sonore de confirmation, si le nouveau code est validé. -
Page 12: Glossaire Des Termes
9. GLOSSAIRE DES TERMES 9.1. MISE EN MARCHE TOTALE Cette méthode de mise en marche est utilisée lorsque plus aucune personne ne reste dans les locaux. Toutes les zones du système sont actives. 9.2. MISE EN MARCHE "PARTIEL 1" Cette méthode de mise en marche est utilisée lorsque des personnes restent dans les locaux. Par exemple, une maison dans laquelle les habitants dorment au premier étage (partie du système à... -
Page 13: Touche
9.14. TOUCHE " * " Celle-ci sert de touche de validation (ou de confirmation). 9.15. TOUCHE " # " Celle-ci sert de touche d'acquittement de la mémoire d'alarme, d'annulation de mise en marche ou de sortie du mode programmation. 9.16. SIGNALISATION SONORE DE CONFIRMATION Le buzzer du clavier (et le H.P. -
Page 14: Questions Generales
Commande du + de blocage d’une sirène auto-alimentée SPEAKER BELL ALIM. SIRENE BLOCAGE Dans un constant effort d'amélioration de ses produits et caractéristiques, IntelliSense peut modifier ou corriger cet équipement ou ses documents techniques sans avis préalable. ADEMCO France Parc Gutenberg 13, voie La Cardon 91120 PALAISEAU Tél.
