Aeon CineGrey 5D Series
EDGE FREE® Écran cadre équipé de toile CineGrey5D
Description du produit :
La série Aeon est une gamme d'écrans de projection cadre équipés de la technologie EDGE FREE®. Les
écrans Aeon sont livrés avec un petit cadre en aluminium noir que l'utilisateur peut choisir d'installer – ou
non. Son utilisation revêt un caractère purement esthétique.
Important : les écrans avec toile CineGrey5D ne sont pas compatibles avec l'utilisation de projecteurs à
focale ultra-courte. Elite Screens a développé pour ce type d'utilisation une toile spéciale : CLR
Starbright, également disponible dans la série Aeon Edge Free.
Qté
Art.
Part A.
½ composant horizontal
Part B.
½ composant horizontal
Part C.
D
JA041018
Manuel de l'utilisateur
Version 2 (fixation de la toile par ressorts et œillets)

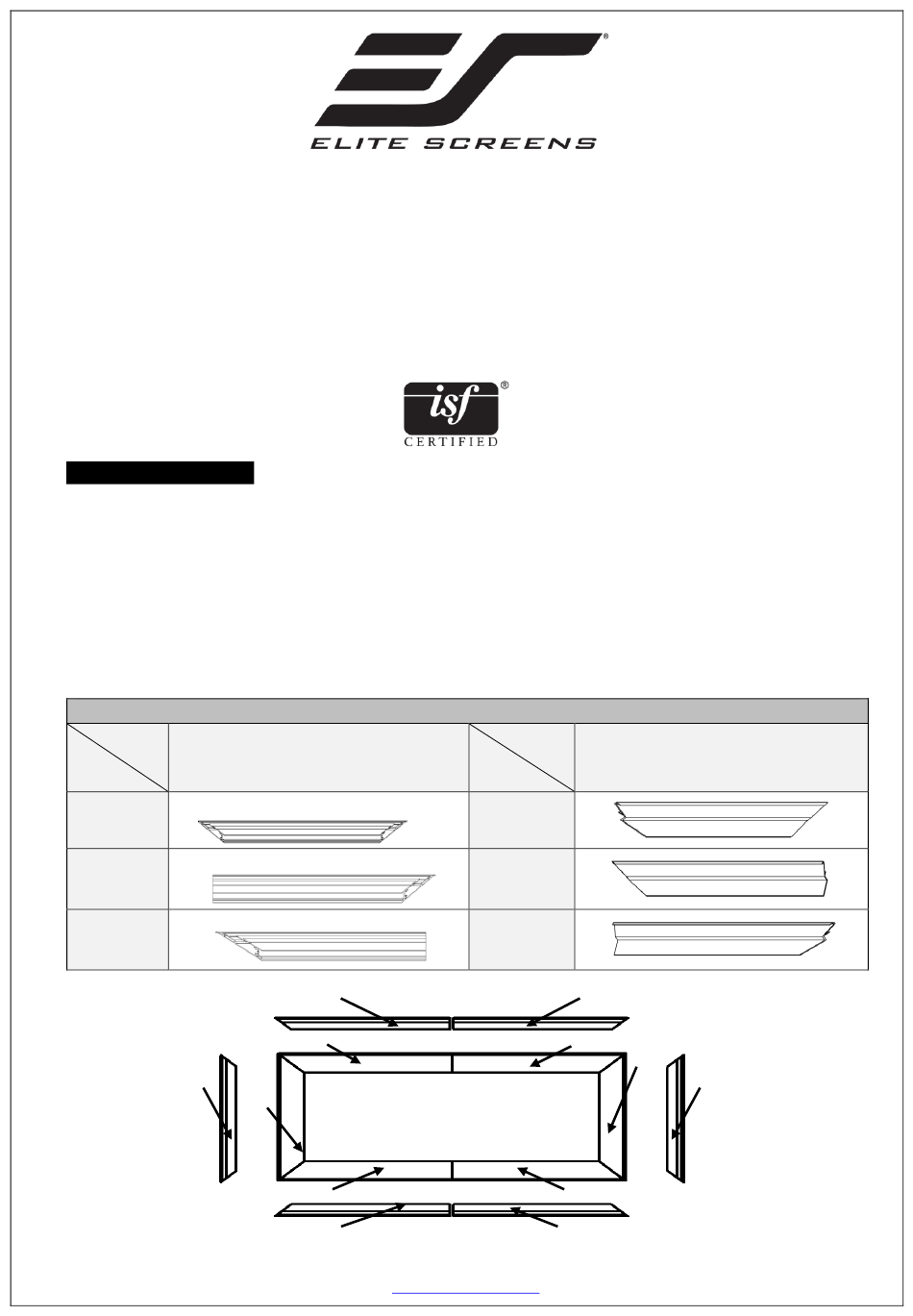

1. Composants du cadre
2 pcs
Cadre principal
Composant vertical
E
B
A
C
F
www.elitescreens.com
Qté
Cadre aluminium
Art.
Part D.
Part E.
Part F.
F
C
A
B
E
U-00139
2 pcs
D
1
Publicité
Table des Matières
Manuels Connexes pour Elite Screens Aeon CineGrey 5D Série
Sommaire des Matières pour Elite Screens Aeon CineGrey 5D Série
- Page 1 Important : les écrans avec toile CineGrey5D ne sont pas compatibles avec l’utilisation de projecteurs à focale ultra-courte. Elite Screens a développé pour ce type d’utilisation une toile spéciale : CLR Starbright, également disponible dans la série Aeon Edge Free.
-
Page 2: Matériel De Fixation
2. Matériel de fixation Item Parts List 100H 110H 120H 135H 150H Joint central (1) Coude (2) Vis M4x6 Crochet Ressort Plaque de fixation supérieure Vis murale Φ5x50 Cheville Plaque de fixation inférieure Enveloppe d’angle Vis M4x7 Barre de support centrale Gants Assemblage du cadre Étape n°... -
Page 3: Back Side
Étape n° 4 : insérez les joints centraux (a) dans les demi-composants horizontaux (b/c) et fixez-les avec des vis M4x6 (c). Étape n° 5 : insérez les coudes (b) dans les composants verticaux, puis, une fois fixés, introduisez-les dans les composants horizontaux. Les angles formés doivent être parfaitement droits. Étape n°6 : procédez à... - Page 4 Angles Étape n° 9 : utilisez le crochet pour attacher les ressorts aux œillets de la toile, comme indiqué dans l’illustration suivante. Respectez l’ordre indiqué, et débutez donc par les angles. Une installation réussie se caractérise par des angles entièrement recouverts par la toile. Dans le cas contraire, veuillez renouveler l’opération jusqu’à...
-
Page 5: Installation Du Cadre En Aluminium
Barre de support centrale Étape n° 10 : positionnez les barres conformément aux illustrations ci-dessous. Format de l’écran inférieur ou égal à 150” : 1 Format de l’écran supérieur à 150” : 2 barres seule barre de support de support Attention : ne procéder à... -
Page 6: Installation Murale
Étape n° 12 : placez les enveloppes d’angle et fixez-les au moyen des vis M4x7. Installation murale Étape n°12 : mesurez la longueur et la hauteur totales de l’écran et percez des trous pour les supports muraux supérieurs. Fixez les supports au moyen de vis M5x50 puis assurez-vous du bon niveau de fixation des supports. -
Page 7: Pour Une Assistance Technique, Veuillez Vous Rendre À L'adresse
Étape n° 15 : faites basculer très légèrement l’écran (partie basse) vers l’avant, et placez le support inférieur conformément à l’illustration. Puis procédez à sa fixation au moyen des chevilles et vis fournies. Pour une assistance technique, veuillez vous rendre à l’adresse : www.elitescreens.eu www.elitescreens.com U-00139...
