32
Décodage série et déclenchement Manchester/NRZ

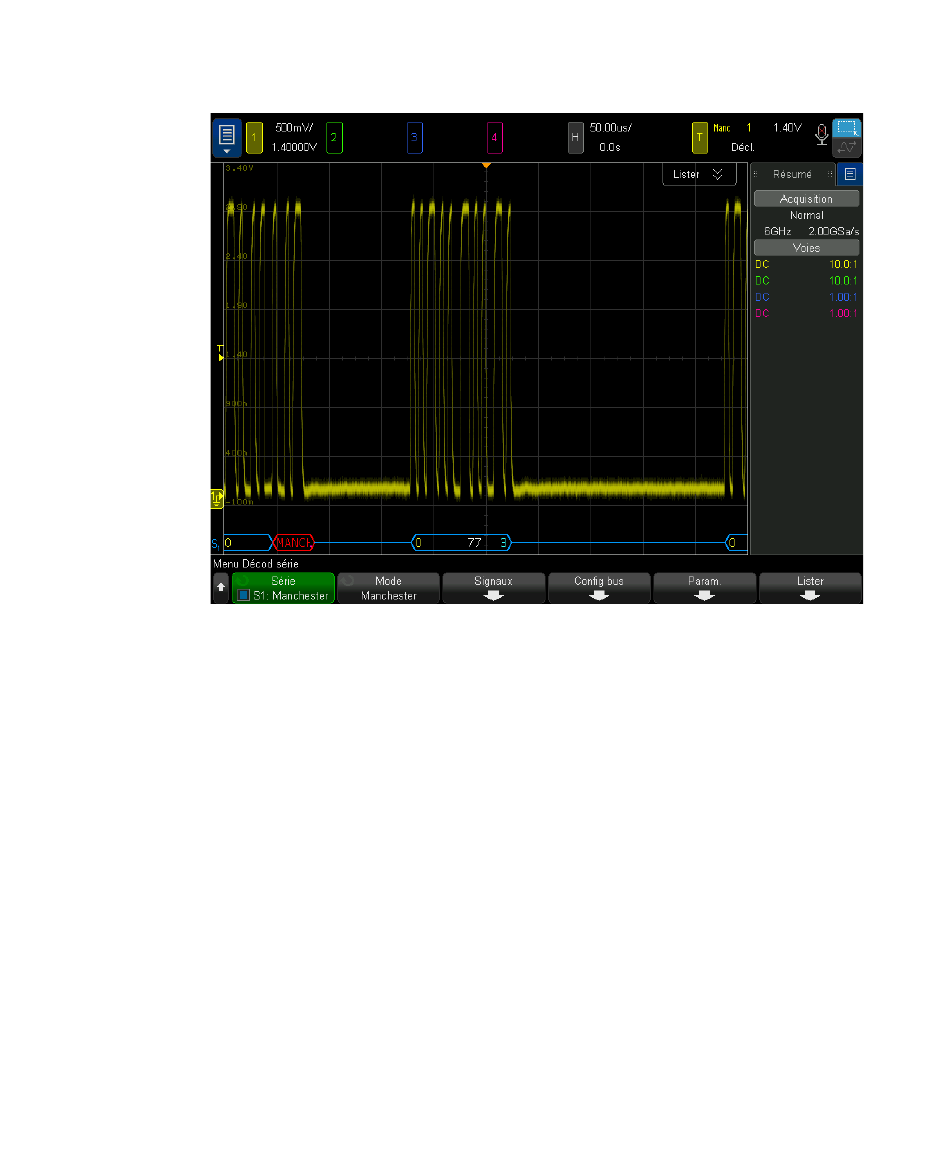

La fonction d'affichage du décodage Manchester utilise les codes couleurs
suivants :
• Au format Mot :
• En format Bit :
L'écran de décodage affiche une ligne inactive bleue jusqu'à ce que le numéro de
front de départ spécifié soit atteint, le chevron début de trame est alors affiché en
bleu.
Au format Mot, aucune valeur n'est associée au champ de synchronisation. La
première valeur affichée sur le bus décodé est associée au champ d'en-tête si
vous sélectionnez une taille d'en-tête > 0. Sinon, la première valeur affichée est
552
•
En-tête (jaune)
•
Données (blanc)
•
Bloc de fin (bleu)
•
Valeur (blanc)
Oscilloscopes Keysight InfiniiVision série 6000 X Guide d'utilisation
