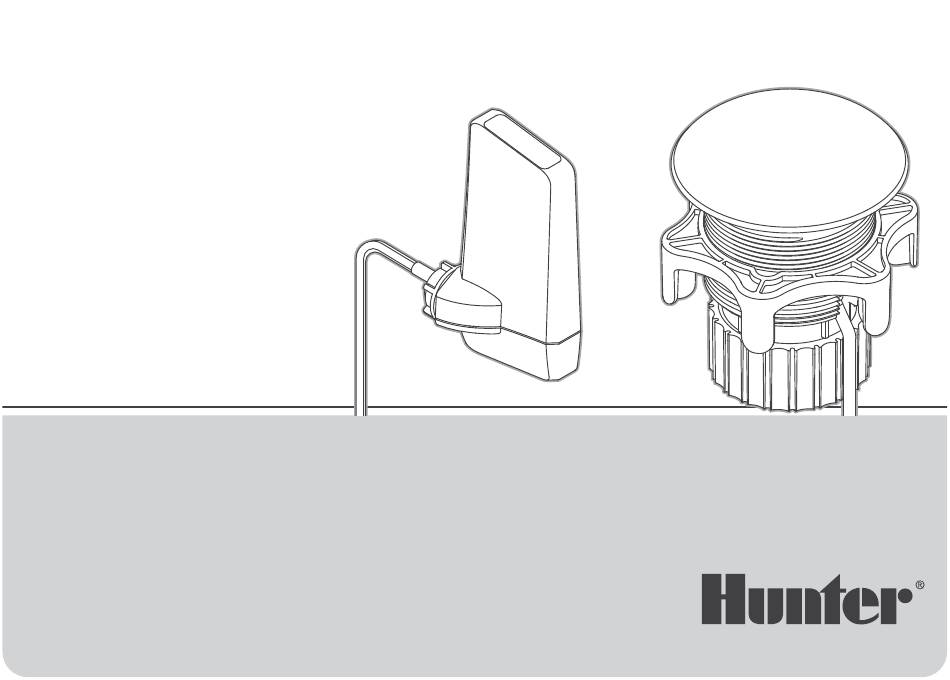

- Page 1 Système de débit HC sans fil GUIDE DE DÉMARRAGE RAPIDE WHCFLOW Système de débit HC sans fil Système de communication sans fil à utiliser avec les débitmètres HC...
- Page 2 éléments d'aménagement représentent un obstacle, associez simplement l'émetteur et le récepteur sans fil à un débitmètre HC* pour surveiller le système hydraulique. https:/ /hunter.help/whcflow Envoyez les débits et la consommation totale de chaque station de la sonde au programmateur à l'aide d'une connexion sans fil, sans qu'il soit nécessaire d'installer des...
- Page 3 Composants du WHCFLOW 1. Récepteur ➊ 2. Écrou de maintien du récepteur 3. Faisceau de câbles : câbles blanc et bleu aux bornes de ⑤ la sonde ; câbles jaunes aux bornes 24 V c.a. ② ⑥ ➊ ⑦ ④ ③ ③ ②...
- Page 4 Présentation du système et utilisation Le kit de communication de débit HC sans fil est Le récepteur de débit HC sans fil est alimenté par les compatible avec tous les débitmètres HC* pour une bornes 24 V c.a. du programmateur. surveillance sans fil du débit avec les programmateurs L'émetteur de débit HC sans fil est alimenté...
-
Page 5: Installation De L'émetteur
Installation Installation de l'émetteur 1. À l'aide d'une scie cloche, découpez un trou de ② 8,25 cm de diamètre dans le couvercle du boîtier de l'électrovanne. 2. Dévissez l'écrou de maintien de l'émetteur et faites passer l'émetteur par le trou du couvercle du boîtier de l'électrovanne en laissant le capuchon convexe exposé. - Page 6 Installation Installation du récepteur • Le récepteur de débit HC sans fil se fixe sur son • Connectez les deux câbles jaunes aux bornes 24 V c.a. programmateur hôte et est alimenté par celui-ci. • Connectez les câbles blanc et bleu aux bornes de la •...
- Page 7 Installation Association de l'émetteur au récepteur Indication de batterie faible (émetteur) L'émetteur et le récepteur sont préconfigurés et prêts à La diode du récepteur clignote en rouge deux fois toutes être utilisés pour la communication sans fil. Après avoir les 3 secondes pour indiquer que la batterie est faible ou mis l'émetteur ou le récepteur sous tension, attendez au déchargée.
- Page 8 PRÉCAUTIONS LIÉES AU SYSTÈME Lorsque plusieurs programmateurs et sondes sont à proximité les uns des autres, il est conseillé de changer de canal radio pour éviter les interférences entre les émetteurs et les récepteurs. Il y a huit commutateurs DIP dans l'émetteur et le récepteur, numérotés de 1 à...
- Page 9 Les modifications non expressément approuvées par B, en vertu de l'article 15 des réglementations de la FCC. Hunter Industries peuvent annuler le droit de l'utilisateur Ces restrictions ont vocation à fournir une protection à utiliser cet appareil. Si nécessaire, contactez un raisonnable contre les interférences nuisibles dans un...
- Page 10 Déclarations ISED Ce dispositif contient un ou plusieurs émetteurs/ Hunter Industries déclare par la présente que les modèles récepteurs exempts de licence qui respectent les normes d'équipement radio W-HC-FLOW-TR-INT et W-HC-FLOW- des CNR d'Innovation, Science et Développement R-INT sont conformes à la directive 2014/53/EU.
- Page 11 Remarques...
