4. Retirez l'allumeur de la borne arrière.
5. Installez le nouvel allumeur. Fixez l'al-
lumeur à la borne arrière avec la vis de
fixation de l'allumeur.
6. Installez le fil d'allumage d'orange sur la
borne de connexion rapide sur l'électrode
d'allumage.
7. Assurez-vous que l'espace entre l'élec-
trode d'allumage et le brûleur 43,18 mm
(0,17 po) (voir figure 12).
8. Installez le moteur et la grille du ventilateur
à l'arrière de l'habillage de l'appareil de
chauffage (voir page 44, étapes 16-21).

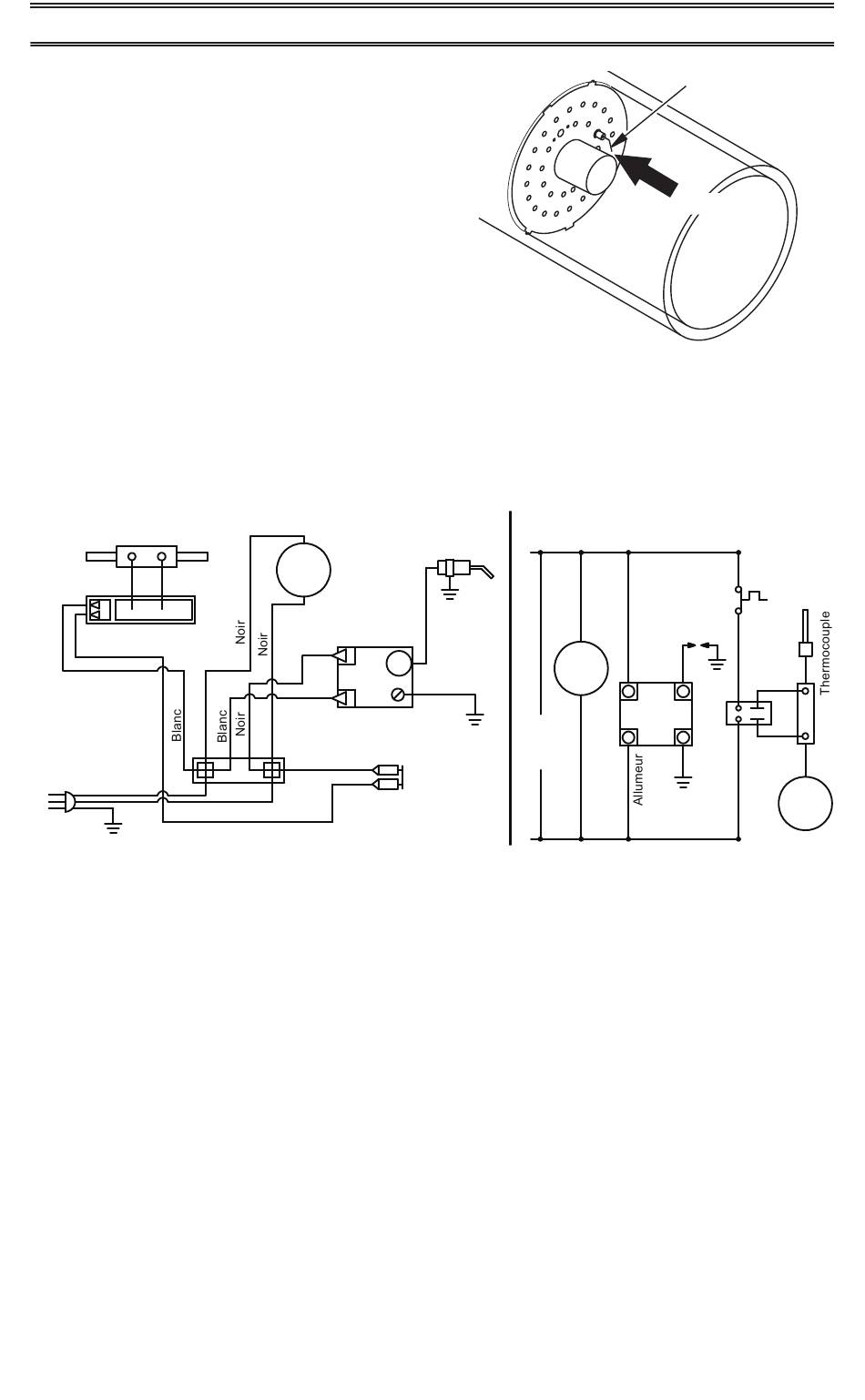

DIAGRAMME DE CÂBLAGE ÉLECTRIQUE
Thermocouple
Orange
Orange
Relais
Blueu
AC120V
60 Hz
Blanc
Noir
Cordon de
Vert
électrique
ATTENTION: Si le câblage fourni avec l'appareil de chauffage doit être remplacé, faites-le avec du câble de type AWG 105° C
ou son équivalent, sauf indication contraire (*Type SF2-200. **UL Style 3257 250° C)
• Marquez tous les fils avant de débrancher
200187-01A
PROCÉDURES D'ENTRETIEN
SCHÉMA DE CÂBLAGE
Moteur
Allumeur
L
N
Blueu
Blueu
www.factorybuysdirect.com
Figure 12 - Espace entre l'électrode
d'allumage et le brûleur
Electrodo
Orange
Moteur
Vert
AC120V
60 Hz
Commutateur
de limite
supérieure
Électrode
d'allumage
Espace
DIAGRAMME DE CIRCUIT
Noir
Electrodo
Relais
Blanc
Commutateur
de limite
supérieure
Orange
Orange
Robinet
de gaz
