Adapter

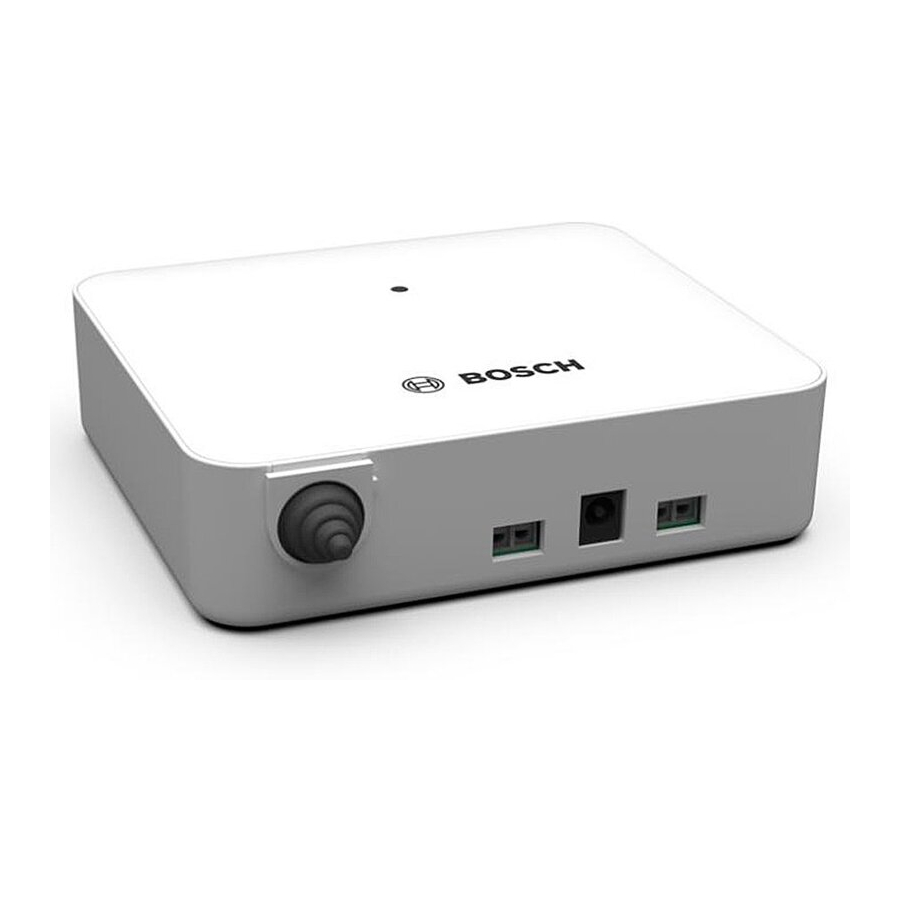

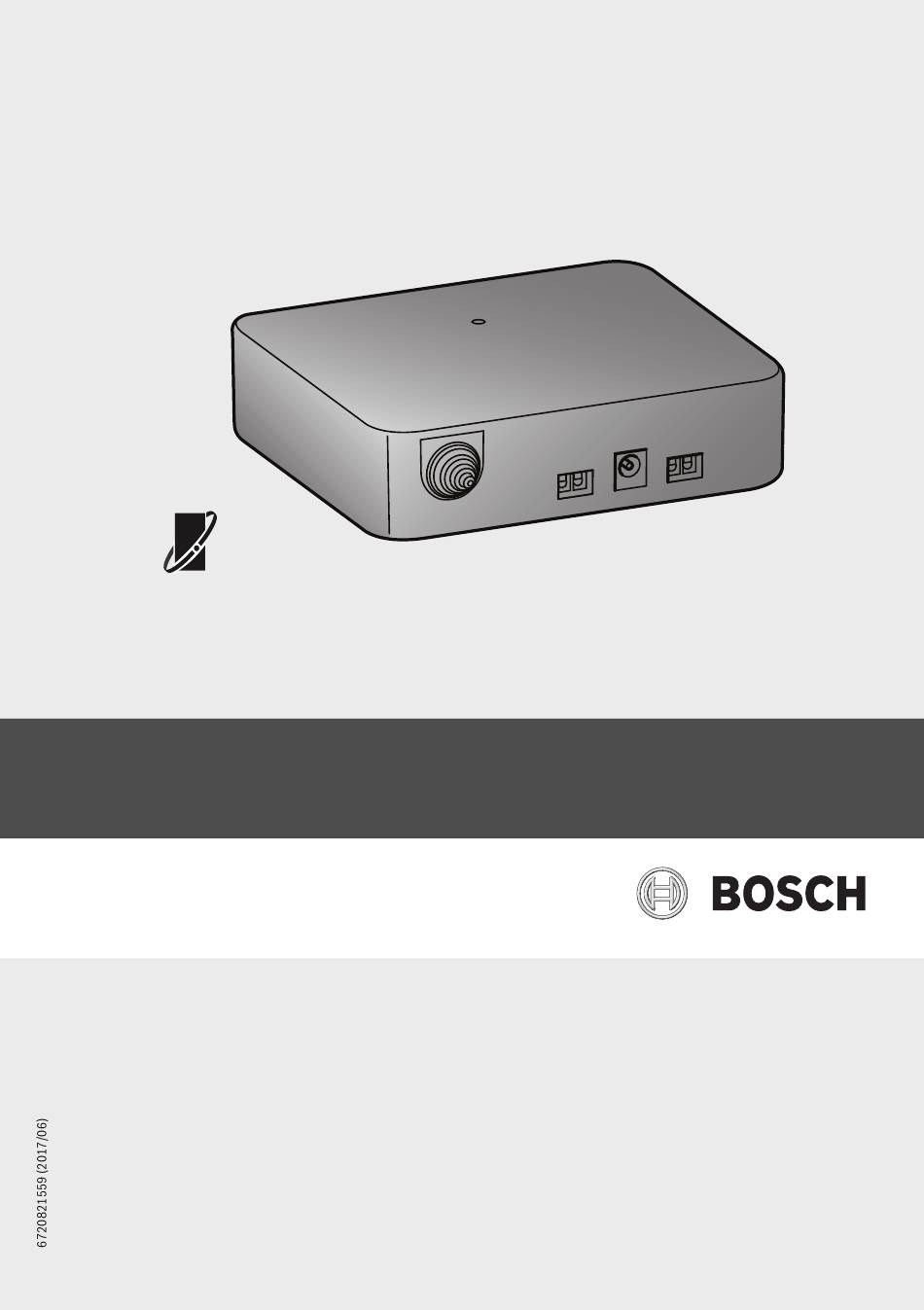

EasyControl Adapter OT-iRT/On-Off
bg Указания за инсталация и експлоатация ........ 4
cs Návod k instalaci a obsluze ............................ 7
de Installations- und Bedienungsanleitung.......... 10
el
Οδηγίες εγκατάστασης και χρήσης.................. 13
en Installation and Operating manual................. 16
es Manual de instalación y de funcionamiento .... 19
fi
Asennus- ja käyttöohje ................................ 22
fl
Installatie- en bedieningsvoorschrift.............. 25
fr
Notice d'installation et d'utilisation................ 28
hr Upute za instaliranje i rukovanje ................... 31
hu Telepítési és kezelési útmutató..................... 34
it
Istruzioni per l'installazione e l'uso ................ 37
kk
Орнату және пайдалану туралы нұсқаулық . 40
lt
Montavimo ir naudojimo instrukcija.................. 43
nl
Installatie- en gebruikersinstructie ................... 46
no Installasjons- og bruksanvisning ...................... 49
pl
Instrukcja instalacji i obsługi ........................... 52
pt Manual de instalação e utilização ..................... 55
ro Instrucţiuni de instalare şi utilizare................... 58
ru Инструкция по монтажу и эксплуатации ......... 61
sl
Navodila za namestitev in uporabo................... 65
sr
Uputstvo za ugradnju i upotrebu ...................... 68
sv Installations- och bruksanvisning ..................... 71
tr
Montaj ve Kullanma Kılavuzu ........................... 74
uk Інструкція з монтажу та експлуатації .............. 77
