Sommaire des Matières pour ifi RETRO STEREO 50

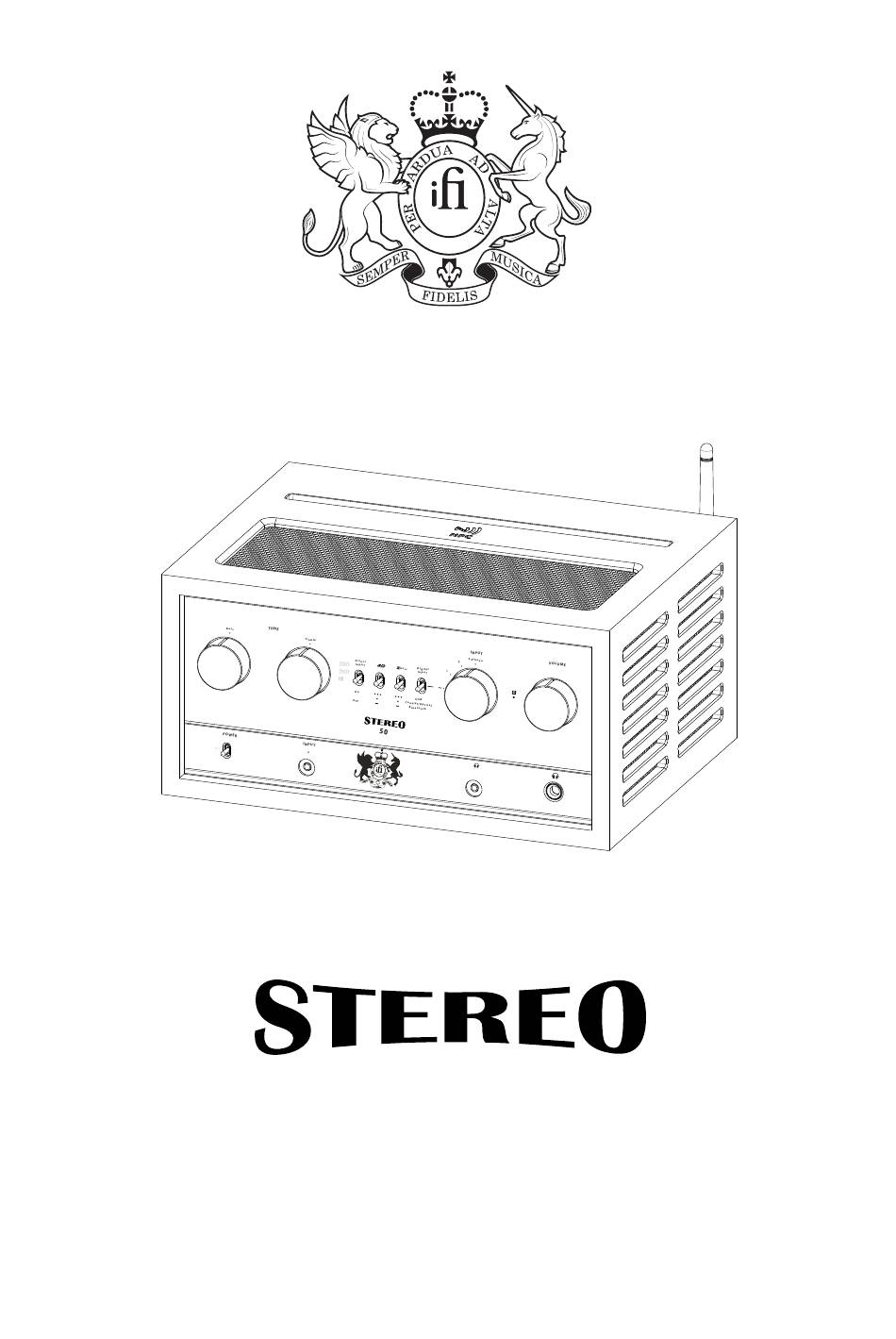

- Page 1 RETRO Micro-chaîne à tube - tout-en-un...
- Page 2 STEREO 50 Micro-chaîne à tube, tout-en-un Spécificités • Connexion Bluetooth sans fil de Haute Résolution (aptX), avec appairage possible via NFC. Pas de paramétrage compliqué, un appairage facile, et un excellent rendu sonore. • Amplificateur 25W + 25W*, pure tube. Pour une reproduction sonore fluide, chaleureuse et ouverte.
- Page 3 TONE INPUT VOLUME Bass Treble 3/Phono Direct Digital Bass Input Input Coaxial/Optical Bluetooth POWER INPUT RETRO 1. Power LED 10. 3D Holographic Sound System ON/OFF. Pour enceintes proches l'une de ●●● l'autre (<1,5m). Pour utilisation normale 2. Power Switch ●...
-
Page 4: Entrée Digitale
Voir carton paramétrage Phono. l'installation de drivers présents sur le site www.ifi-audio.com, avant connexion du Entrée cellule MC low Retro Stereo 50 pour la première fois. Pour connecter une cellule MC. 26. Fusible MC High/MM/Line 3 Fusible Audiophile LENT 2A. -
Page 5: Diagramme De Connexion
Technology licensed from AMR-Audio, UK Assembled in China SLOW BLOW High Line 3 (+6dB) PHONO CAUTION ATTENTION Retro S&E ifi-audio.com USB cable Câble RCA Câble coax / optique digital Tuner, Platine vinyle Ordinateur Blu-ray/DVD/CD, Lecteur cassette, Streameur réseau, etc. décodeur... -
Page 6: Ordinateur
Pas de musique Astuce: • La partie DAC du iFi Retro Stereo 50 est partagée avec le célèbre iFi iDSD Micro. Il emploie les filtres Minimum Phase (44.1kHz-192kHz) et Bit-Perfect (352kHz ou plus) Pour une meilleure restitution sonore. • Pour connecter un appareil Apple, il est nécessaire d'utiliser un Camera Kit Apple. Pour connecter un appareil Android, un OS compatible et un cable USB OTG sont nécessaires. -
Page 7: Blu-Ray/Dvd/Cd, Décodeur Numérique, Streameur Réseau
Blu-Ray/DVD/CD, Décodeur numérique, Streameur réseau Connexion via Digital Audio (SPDIF), soit Coaxial soit Optique. Etape 1: DIGITAL INPUTS COAXIAL OPTICAL Si votre source possède une sortie Coaxiale digitale, connectez le cable coaxial entre votre source et l'entrée intelligente COAXIAL/OPTICAL du Retro 50. Si votre source possède une sortie digital optique, utilisez l'adaptateur fourni pour connecter le cable coaxial entre la source et l'entrée intelligente du Retro 50. -
Page 8: Smartphone Et Tablettes (Ios/Android)
Sélectionnez “Digital Input” et “Bluetooth” sur le potentiomètre de choix d'entrée. Etape 2: Allumez le Bluetooth sur votre appareil, et recherchez: “iFi HQ(aptX) Audio” et sélectionnez “Connect”. Appareils non appairés Etape 1: Sélectionnez “Digital Input” et “Bluetooth” sur le potentiomètre de choix d'entrée. - Page 9 S'il ne trouve rien, il passera en mode appairage automatique pendant 5 minutes avant de se remettre en mode veille. • En mode veille, les appareils déjà appairés peuvent se connecter au iFI Retro Stereo 50 en sélectionnant “connecter” depuis leur smartphone ou tablette.
-
Page 10: Appareils Analogiques
COAXIAL MM / Line 3 OPTICAL PHONO Connectez les cables Audio RCA à votre source, puis à l'entrée souhaitée à l'arrière du iFi Retro Stereo 50. Etape 2: Selectionnez vorte source “1 ou “2” via potentiomètre de choix d'entrée. INPUT... -
Page 11: Platine Vinyle
PHONO GROUND High Line 3 (+6dB) PHONO Connectez le cable RCA de votre Platine Vinyle au iFi Retro Stereo 50 en fonction de vos besoins, à definir à l'étape numéro 1. MC High Pairing MM / Line 3 PHONO GROUND... - Page 12 • La courbe Phono par défaut est la RIAA. • Si le Tone Control est activé, vous pourrez convertir cette courbe Phono en fonction du tableau suivant: Bass Treble Bass Treble RIAA Centre Centre RIAA RIAA CCIR/Teldec Decca/EMI CCIR/Teldec -1 clicks +5 clicks Columbia/Decca Columbia...
-
Page 13: Contrôle De Tonalité
Treble Direct Input Le iFi RETRO Stereo 50 possède un contrôle de tonalité de précision de qualité studio, +/- 8dB. Le contrôle de tonalité peut être bypassé grâce au curseur Direct. Astuce: • Le contrôle de tonalité a été conçu de manière à être parfaitement transparent. Aucune différence flagrante n'est perceptible avec le curseur Direct en position ON ou en position OFF et les boutons de contrôle de tonalité... - Page 14 • Le Retro Stereo 50 propose la fonctionnalité 3D HolographicSound® pour casque et enceintes, employant un traitement de la matrice analogique. Cette fonctionnalité améliore la présence, la clareté et la scène s onore pour les enceintes, et réduit ou élimine le placement “au centre de la tête”...
- Page 15 RIGHT LEFT SPEAKERS 4 -16 Ohm Connectez l'enceinte gauche LS3.5 aux borniers LEFT sur le iFi RETRO 50, et faites de même pour l'enceinte droite. Astuce: • Il est normalement préférable de découpler les enceintes de leur support. • Il est recommandé de placer les enceintes à hauteur d'oreille, et à un écartement équivalent à la distance de l'auditeur.
-
Page 16: Sorties Casque
Sorties Casque Le iFi RETRO Stereo 50 possède deux sorties casque (Normal et Turbo), pour convenir à différents casques: • Prise 3.5mm (puissance normale): connectez un casque ou des écouteurs de sensibilité normale. • Prise 6.3mm (Puissance Turbo): connectez un casque ou des écouteurs à basse sensibilité. -
Page 17: Spécificités
Spécificités Retro Stereo-50 Amplificateur à tube, avec DAC et étage Phono. Entrée Sans fil Bluetooth (aptX): Entrées Digitales USB (DSD512/768kHz/2xDXD): Coaxial (192kHz): Optical (192kHz): Entrées Analogiques Phono(MM/MC Low/MC High/Line 3): Line 1: Line 2: 3.5mm (share with Line 2): Sorties Borniers enceintes: 3.5mm Sortie Casque: 6.3mm Sortie Casque 3,5mm:... - Page 18 Digital Section 768/705.6/384/352.8/192/176.4/96/88.2/48/44.1kHz PCM: 24.6/22.6/12.4/11.2/6.2/5.6/3.1/2.8MHz DSD 512/256/128/64: 768/705.6/384/352.8kHz DXD: Minimum Phase (PCM 192/176.4/96/88.2/48/44.1kHz) Filters: Bit Perfect (DXD/PCM 768/705.6/384/352.8) Analogue (DSD) 192/176.4/96/88.2/48/44kHz General Alimentation: AC 100V-240V Consommation électrique: 100W ~0.1W (Standard mode) Dimensions (W x H x D): 268 x 146 x 226mm Poids: 5.8kg...
