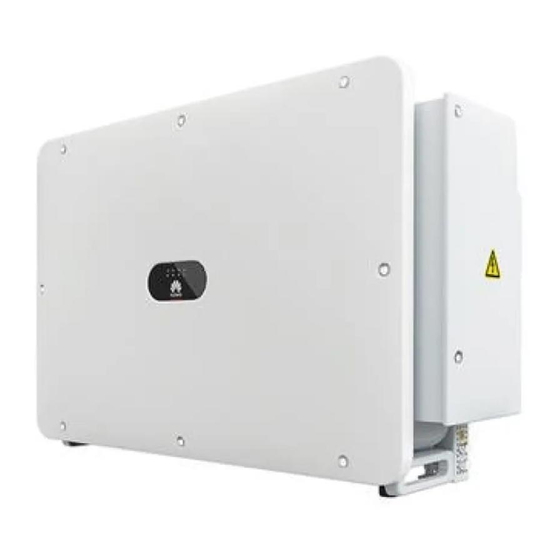

Huawei SUN2000 Guide Rapide
Masquer les pouces
Voir aussi pour SUN2000:
- Manuel d'utilisation (154 pages) ,
- Guide rapide (25 pages) ,
- Manuel d'utilisation (122 pages)
Manuels Connexes pour Huawei SUN2000
Sommaire des Matières pour Huawei SUN2000
- Page 1 Série SUN2000-(100KTL, 110KTL, 125KTL) Guide rapide Édition : 09 Référence : 31500DYQ Date : 15/08/2020 HUAWEI TECHNOLOGIES CO., LTD.
-
Page 2: Présentation
• Avant d'installer l'appareil, lisez attentivement le manuel de l'utilisateur pour vous familiariser avec les informations et les précautions de sécurité du produit. Huawei ne sera pas responsable des conséquences causées par la violation des réglementations de stockage, de transport, d'installation et d'utilisation spécifiées dans ce document et dans le manuel de l'utilisateur. -
Page 3: Conditions D'installation
Conditions d'installation Angle Espace Recommandation : 600 mm ≤ espace inférieur ≤ 730 mm Dimensions... -
Page 4: Installer Un Onduleur Solaire
Installer un onduleur solaire • Ce guide rapide décrit comment installer un onduleur solaire sur un support. Pour plus d'informations sur l'installation au mur, consultez le manuel de l'utilisateur. Position d'attachement • Des assemblages de boulons M12x40 sont fournis d'une clé Torx de avec l'onduleur solaire. -
Page 5: Câbles De Connexion
2. (Facultatif) Installez les vis servant au verrouillage des switchs CC. Conformément aux normes australiennes, les vis des switchs CC sont fournies avec les • onduleurs solaires. Ces vis permettent de sécuriser les switchs CC (SWITCH CC 1, SWITCH CC 2 et SWITCH CC 3) pour empêcher leur mise sous tension accidentelle. Pour les modèles utilisés en Australie, effectuez cette opération pour satisfaire les normes •... -
Page 6: Phase Préparatoire
Phase préparatoire • S et S sont les sections des conducteurs des câbles d'alimentation CA et des câbles PE respectivement. • Le diamètre du câble doit être conforme aux normes locales. • Les facteurs qui influencent la sélection du câble sont les suivants : courant nominal, type de câble, méthode de routage, température ambiante et pertes en ligne maximales souhaitées. - Page 7 Modèle à 4 broches (100KTL/110KTL) Description du câble Section du Diamètre N ° Câble Type conducteur extérieur Câble d'extérieur et borne Câble PE ≥ S/2 S.O. OT/DT M10 Câble Câble d'extérieur en cuivre à trois d'alimentation du conducteurs avec protection 10 mm 15 à...
-
Page 8: Installation D'un Câble Pe
Installation d'un câble PE • Prise PE réservée Il est recommandé de connecter le câble PE de l'onduleur solaire à une prise de masse proche. Raccordez les prises PE de tous les onduleurs solaires d'un même panneau pour garantir des raccordements équipotentiels aux câbles PE. -
Page 9: Câble Multiconducteur
3. Retirez les accessoires et mettez-les de côté. 4. Sélectionnez un module de sertissage en fonction du type de câble d'alimentation de sortie Modèle à Modèle à 4 broches 3 broches Câble multiconducteur Câble unipolaire... -
Page 10: Retrait Des Anneaux En Caoutchouc Du Module De Sertissage
Retrait des anneaux en caoutchouc du module de sertissage Utilisez des ciseaux pour couper les joints des anneaux en caoutchouc afin de les enlever. Tous les anneaux en caoutchouc sont retirés de la même manière. Retirez les anneaux en caoutchouc correspondants en respectant strictement la plage de diamètre du câble et veillez à... -
Page 11: Installation Du Câble Électrique De Sortie Ca
Installation du câble électrique de sortie CA • Cette section décrit comment installer un câble d'alimentation de sortie CA pour le modèle à 3 broches. • Le diamètre extérieur du câble peut être mesuré à l'aide de l'autocollant de la règle dans le compartiment de maintenance. - Page 12 Méthode de raccordement unipolaire Modèle à 3 broches (125KTL) Raccordements des câbles Câble quatre conducteurs Câble trois conducteurs Câble unipolaire...
-
Page 13: Installation Des Câbles D'entrée D'alimentation Cc
Modèle à 4 broches (100KTL/110KTL) Raccordements des câbles Câble cinq conducteurs Câble quatre conducteurs Câble quatre conducteurs Câble trois conducteurs (notamment PE) (notamment N) Câble unipolaire Câble unipolaire (notamment N) (sauf N) Installation des câbles d'entrée d'alimentation CC Sélection des bornes d'entrée CC Lorsque les entrées CC ne sont pas entièrement configurées, les bornes d'entrée CC doivent respecter les exigences suivantes : 1. - Page 14 Description du câblage des connecteurs de dérivation en Y • Les connecteurs en Y peuvent être achetés auprès de Huawei ou de fabricants en fonction des modèles recommandés suivants : Si le courant nominal du fusible du connecteur en Y est de 15 A, le modèle recommandé...
- Page 15 Connexion des connecteurs de dérivation en Y à l'onduleur solaire à une distance de sécurité (recommandé) Connexion des connecteurs en Y à l'onduleur solaire...
- Page 16 Installation des câbles d'entrée d'alimentation CC 1. Utilisez les contacts métalliques positifs et négatifs Staubli MC4 et les connecteurs CC fournis avec l'onduleur solaire. L'utilisation des contacts métalliques positif et négatif incompatibles et de connecteurs CC peut causer de graves dommages. Les dommages causés aux appareils ne sont couverts par aucune garantie.
-
Page 17: Installation Du Câble De Communication Rs485
Installation du câble de communication RS485 Définitions des broches des ports de communication • L'onduleur solaire prend en charge la communication RS485 et la communication MBUS. Si le mode de communication MBUS est utilisé, vous n'avez pas besoin de raccorder le câble de communication au port RS485-1. -
Page 18: Raccordement De Câbles De Communication Rs485 (Bouchon En Caoutchouc À Deux Ou Trois Trous De 4 À 8 Mm)
Raccordement de câbles de communication RS485 (bouchon en caoutchouc à deux ou trois trous de 4 à 8 mm) Un ou deux câbles Trois câbles de de communication communication Un câble de communication Vérification de l'installation N ° Critères d'acceptation L'onduleur solaire est correctement installé... - Page 19 CC ou CA selon les instructions de l'application SUN2000. • Si l'indicateur de connexion PV et l'indicateur de connexion au réseau ne clignotent pas rapidement en vert, remplacez les composants ou l'onduleur solaire conformément aux instructions de...
-
Page 20: Mise En Service
Scénario impliquant la connexion d'onduleurs solaires à d'autres systèmes de gestion 1. Ouvrez l'application SUN2000, scannez le code QR du module WLAN ou le code-barres du dispositif Bluetooth, ou connectez un câble de données USB, un module Bluetooth ou un module WLAN sur le port USB de l'onduleur pour établir la communication entre l'onduleur... - Page 21 • Les captures d'écran de ce document correspondent à la version 3.2.00.003 de l'application SUN2000 (application uniquement disponible sur les téléphones Android pour le moment). • Lorsqu'une connexion par WLAN est utilisée, le nom initial du point d'accès WLAN est...
- Page 22 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129, République populaire de Chine solar.huawei.com...
