ECS Electronics RN-010-BB Mode D'emploi

1.
Verwijder de negatieve klem van de accu.
Verwijder de kapjes aan de linker- en rechterzijde onder de achterlichten.
2.
Boor een gat van 13 mm aan de rechterzijde in de reservewiel bak.
Verwijder zorgvuldig alle metaalsplinters en behandele de randen met een anti-corrosiemiddel.
Plaats de tule in het gat.
3.
De kabelboom wordt in de kofferruimte uitgelegd.
Leid het 8-polige uiteinde door de tule naar de contactdoos.
Schuif de rubber afdekplaat over de kabelboom.
Neem vervolgens de contacthouder uit de contactdoos en sluit de draden als volgt aan:
DIN/ISO
1724
1/L
2
3/31
1-8
4/R
5/58-R
6/54
STOP
7/58-L
8/58-b
Monteer de contactdoos op de contactdoosplaat.
4.

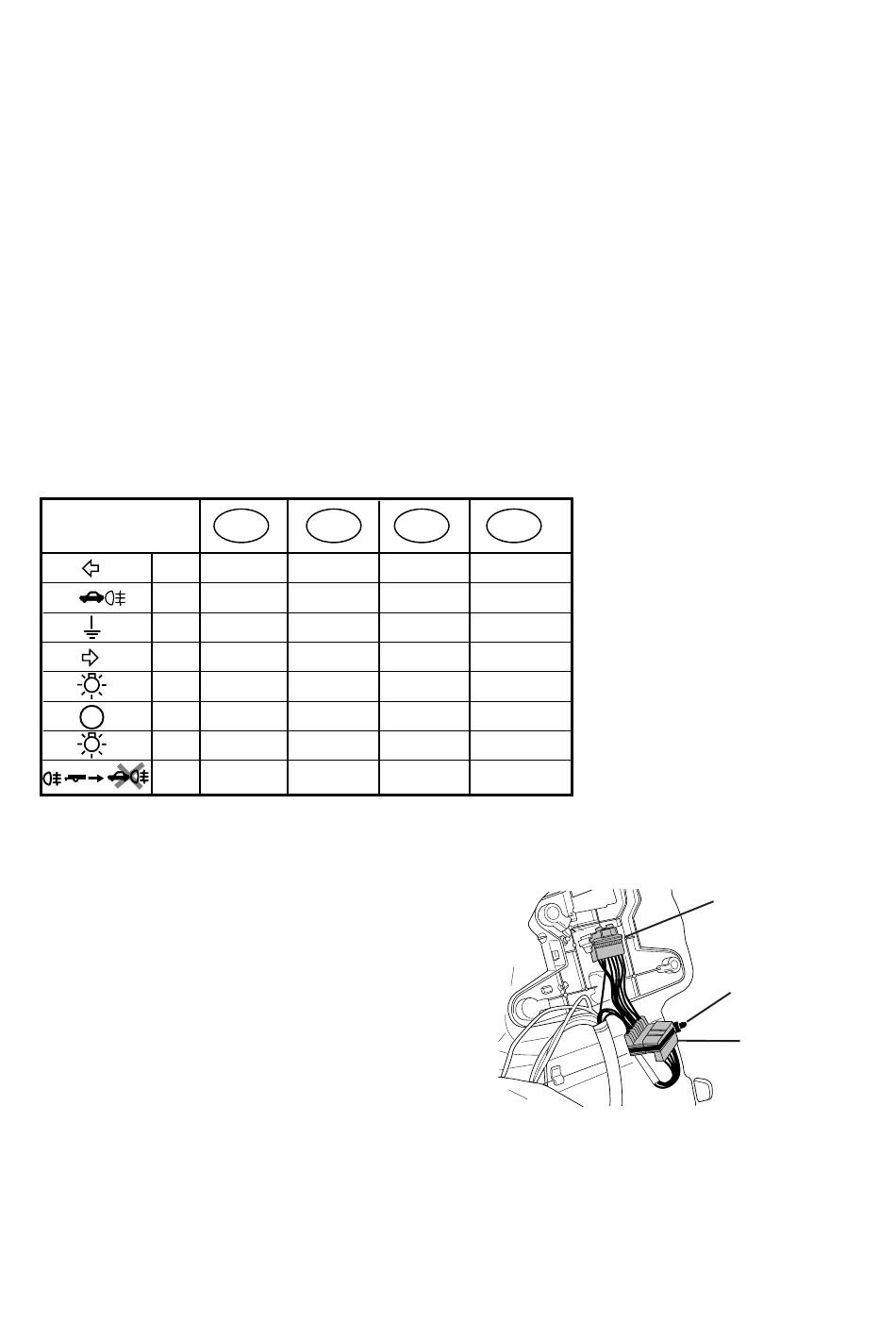

Op de beide achterlicht units bevinden zich connectoren.
Neem deze connectoren uit elkaar.
Sluit de connectoren van de kabelboom met de grijze, groene, bruine en
blauwe draad overeenkomstig aan de rechterzijde aan.
Sluit de connectoren van de kabelboom met de grijze, zwarte, rode en gele
draad overeenkomstig aan de linkerzijde aan.
Bevestig de connectoren met de bijgeleverde kabelbinders, om te voorko-
men dat ze losraken (zie afbeelding).
Bevestig de witte draad aan de rechterzijde aan de voertuigmassa.
5.
Sluit de negatieve klem aan op de accu.
Controleer de electrische functies met de aanhanger aangesloten.
Monteer alle gedemonteerde onderdelen.
© ECS 2000
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
RENAULT MEGANE 3-D COUPE 1999-
Bestel Nr.: RN-010-BB
D F
gelb jaune
blau bleu
weiß blanc
grün vert
braun marron
rot rouge
schwarz noir
grau gris
RN-010-BB-N 220300L
GB NL
yellow geel
blue blauw
white wit
green groen
brown bruin
red rood
black zwart
grey grijs
Connector
kabelboom
Kabelbinder
Connector
voertuig
REVISIE 0
