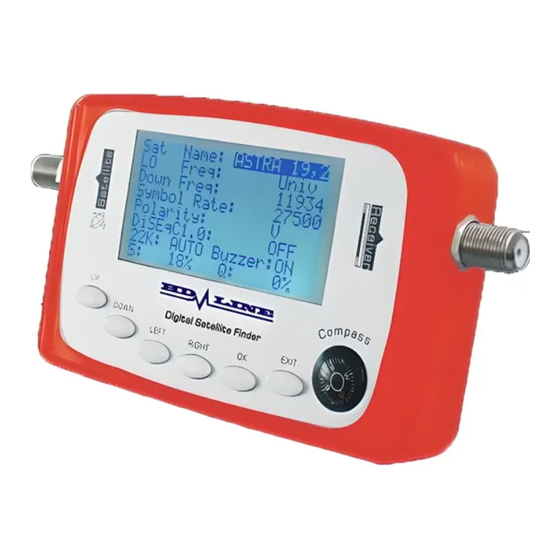

HD-LINE SF-500 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

1. Utilisation sécurité ............................................
2. Caractéristiques .................................................
3. Présentation du panneau ..................................
4. Fonctionnement menu principal .......................
4.1 Trouver le satellite .....................................
4.2 Liste satellite ..............................................
4.3 Ajouter satellite ..........................................
4.4 Edition satellite .......................................
4.5 Ajouter transpondeur .................................
4.6 Edition transpondeur ..................................
5. Spécifications ......................................................
6．Schéma de raccordement...........................

Table des matières

Publicité

Table des Matières
loading

Manuels Connexes pour HD-LINE SF-500

Sommaire des Matières pour HD-LINE SF-500

  • Page 1: Table Des Matières

    Table des matières 1. Utilisation sécurité ..........2. Caractéristiques ..........3. Présentation du panneau ........4. Fonctionnement menu principal ....... 4.1 Trouver le satellite ........4.2 Liste satellite ..........4.3 Ajouter satellite .......... 4.4 Edition satellite ........4.5 Ajouter transpondeur ......... 4.6 Edition transpondeur ........
  • Page 2 1. Sécurité d’utilisation ·Prière de bien lire attentivement ce manuel avant la première utilisation. ·Ne pas toucher l’écran LCD. ·Ne pas placer d’objet lourd sur cette appareil. ·Ne pas exposer l’appareil à proximité de source de chaleur comme de chauffage, ou rayon de soleil, ou dans un environnement avec de fortes vibrations ou poussiéreux.

  • Page 3: Caractéristiques

    simultanément. 2. Si utilisation d’un récepteur satellite d’alimentation, en 18V et , sinon utilisez l’adapteur ＞500mA capacité actuel est préférable secteur à la place. 3. Utiliser la boussole pour référence directionnelle, avant mise sous tension, sinon elle sera affectée par le champ magnétique du courant.

  • Page 4: Présentation Du Panneau

    ·Réception signal en vigueur et affichage de qualité ·Fonction support DVB-S et DVB-S2 3． Présentation du panneau 1. Signal entrant (du LNB) 6. GAUCHE: Déplacer curseur gauche 2. Signal sortant (récepteur) 7. DROITE: Déplacer curseur droite 3. Entée DC 8. OK: Confirmer (Entrer)

  • Page 5: Liste Satellite

    4. HAUT: Déplacer curseur haut 9. EXIT: Exit (quitter ou annuler) 5. BAS: Déplacer curseur bas Boussole 11．Buzzer(signal sonore) Description du fonctionnement du menu principal L’écran affiche “Welcome ！ Initializing (Bienvenue! Initialisation) ， please wait a moment ”(merci de patienter) temporairement lorsque l’alimentation est connectée, puis entrer dans le menu principal.
  • Page 6 4.1 Find Satellite(trouver satellite) 4.1 Find Satellite(trouver satellite) ●Fonction La fonction offre un accès rapide du satellite, le choix des paramètres et afficher le statuts de l’état du signal. Possibilité de modifier les paramètres sélectionnés directement ●Fonctionnement Sélectionnez la fonction et appuyez sur le bouton“OK”pour entrer dans le menu comme afficher ci-suit: Name: ASTRA 19.2...
  • Page 7 le nom du satellite “Sat Name”, Appuyez sur“LEFT(gauche)”ou“RIGHT(droite)”pour sélectionner un satellite différent. De même, déplacer le curseur sur “LO Freq” ou “Down Freq” pour sélectionner différentes fréquences de l’oscillateur local du LNB ou lien bas de la fréquence, en déplacant le curseur sur “Polarity”, “DiSEqC1.0”, “22K”...
  • Page 8 Strength： 85% Quality： 75% 4. Appuyez sur le bouton“EXIT”pour quitter le menu actuel. 4.2 List Satellite (liste satellite) ●Fonction De même, déplacer le curseur sur “LO Freq” ou “Down Freq” pour sélectionner différentes fréquences de l’oscillateur local du LNB ou lien bas de la fréquence, en déplaçant le curseur sur “Polarity”, “DiSEqC1.0”, “22K”...
  • Page 9 quitter le réglage actuel. Quand vous appuyez sur “EXIT” pour quitter le menu, l’écran affiche“Press OK to SAVE(appuyez sur ok pour enregistrer)，others to EXIT(pour quitter) ”, vous pouvez décider de sauvegarder la dernière modification ou non. 3. Déplacer le curseur sur “S： Q： ”et sur le bouton“OK”, celui ci offre une inspection plus évidente du signal.
  • Page 10 “LEFT(gauche)”ou“RIGHT(droite)”pour curseur, puis changer la page. Sélectionner le transpondeur et sur le l’intensité du signal « strength » et la bouton“OK”pour voir le qualité, comme ci-suit ; Sat 01 0001 03840（H）27500 Strength： 85% Quality： 75% 3. Appuyez sur“EXIT”pour quitter le menu actuel. 4.3 Add Satellite(ajouter un satellite) ●...
  • Page 11 LO Freq： 05150 22K： DiSEqC1.0： 1. Déplacer le curseur sur “Name(nom)” et appuyez sur “OK” pour entrer dans le fonction ajoutant le nom du satellite. Appuyez sur“LEFT(gauche)”ou“RIGHT(droite)”pour déplacer le curseur pour sélectionner lettre chiffre, puis sur“UP(haut)”ou“DOWN(bas)” pour régler la lettre ou le nombre (capital: A~Z;...
  • Page 12 to EXIT(pour quitter) ”, vous pouvez décider de sauvegarder la dernière modification ou non. 4.4 Edit Satellite(modifier un satellite) ● Fonction Dans ce menu, vous pouvez modifier le nom du satellite, LO frequency, 22KHz et DiSEqC1.0 control. Vous pouvez également supprimer le satellite.

  • Page 13: Add Transponder(Ajouter Un Transpondeur)

    minuscules: a~z; nombre: 0~9), puis“EXIT”pour confirmer et quitter le réglage actuel. 2. appuyez sur “haut”ou“bas” pour déplacer le curseur sur “LO Freq”, “22K” ou “DiSEqC1.0”, et puis sur“gauche”ou“droite”pour changer le réglage. 3. Si besoin de modifier LO frequency, déplacer le curseur sur“LO Freq”...

  • Page 14: Edit Transponder (Modifier Un Transpondeur)

    via cette fonction. ● Fonctionnement Sélectionner et entrer dans“Add Transponder”comme ci-suit ; Add Transponder Satellite： Sat 01 Down Freq： 03803 Symbol Rate： 08800 Polarity： 1. Appuyez sur “haut” ou “bas” pour déplacer le curseur sur “Satellite”, puis“gauche”ou“droite” pour sélectionner le satellite.
  • Page 15 ● Fonction Dans ce menu vous pouvez modifier ou supprimer le transpondeur actuel. ● Fonctionnement Quand vous entrer dans le menu“Edit Transponder”, il affichera la liste des satellites comme suit ; Select Satellite Sat 01 05150 Sat 02 11300 1. Appuyez sur “haut” ou “bas” pour déplacer le curseur, puis “droite”...
  • Page 16 Freq” , puis sur “OK” pour entrer dans le réglage, puis sur “gauche”ou“droite” pour sélectionner chiffre, puis “haut”ou“bas” pour régler le numéro (nombre: 0~9), puis “EXIT”pour confirmer et quitter le réglage actuel. Symbol rate(débit symbole) se règle de la même façon. 3.Appuyez sur “haut”...
  • Page 17 ●Fonctionnement 1. Déplacer le curseur sur “ Angle Calculation(calcul de l’angle)” puis sur “OK” pour entrer comme suit; Parameter Setting Sat Long.： 000.0 E Local Long.: 000.0 E Local Lat.: 00.0 N Angle Calculated Elevation: 90.0 Azimuth: 180.0 Polarization: 000.0 2.

  • Page 18: Spécifications

    5. Appuyez sur “EXIT” pour quitter le menu. 5．Spécifications: 1. Fréquence entrant Frequency Range(gamme de fréquence): 950MHz~2150MHz 2.Signal entrant Input level range(niveau d’entrée): -25dBmV-65dBmV Impédance d’entrée: 75Ω Débit symbôle: 1Msps ~ 45Msps 3. Autres Température de fonctionnement: -10℃ ~ +50℃ QPSK 、8PSK demodulation: supporter 22KHz control: supporter DiSEqC1.0 protocole: supporter...

  • Page 19: Schéma De Raccordement

    5. Pièces jointes Alimntation： Manuel: 6、Schéma de raccordement (Schéma 1) Power Supply (Schéma 2) Satellite Receiver (Schéma 3)
