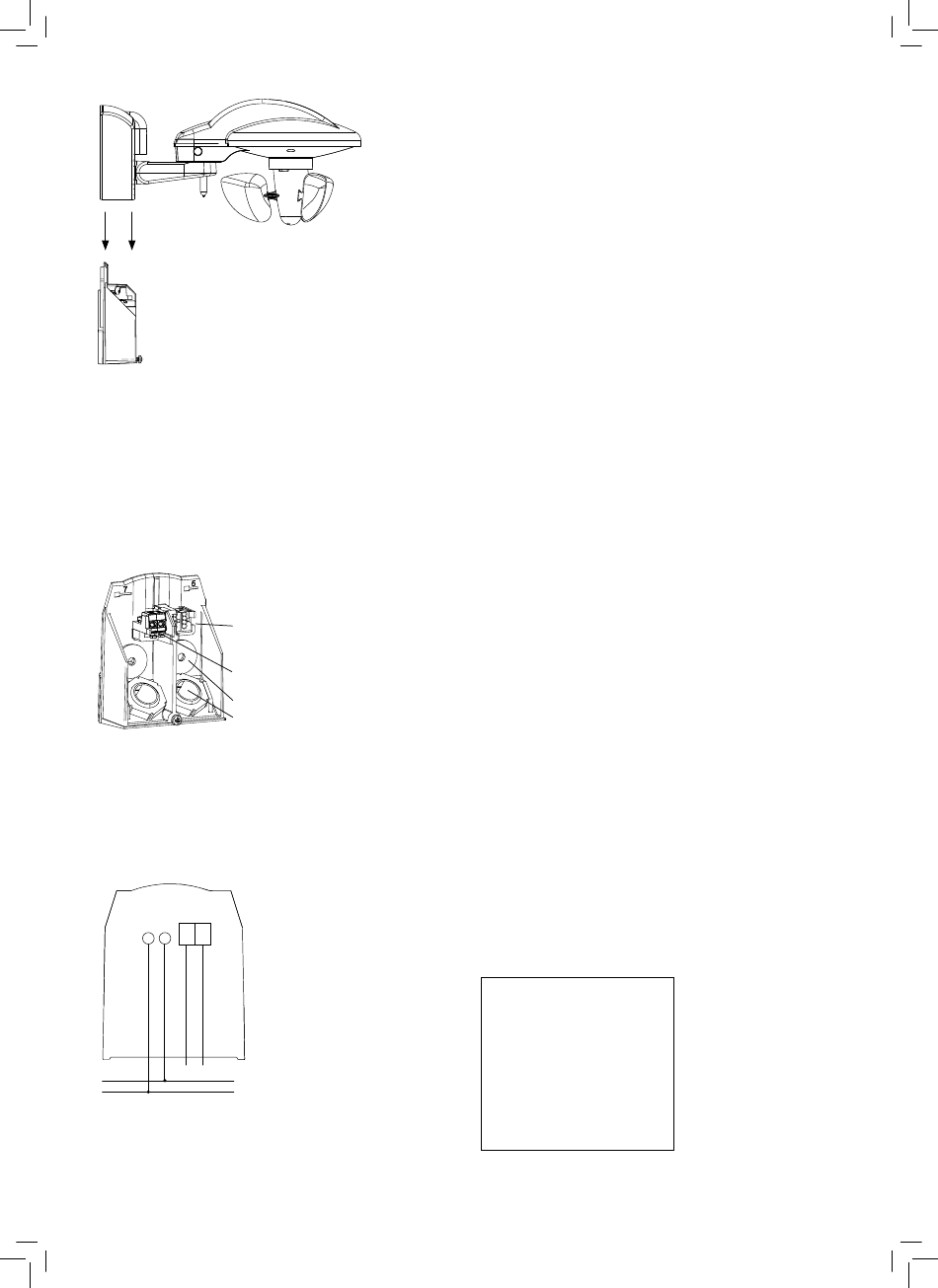

Support mural avec
bornes
Fixation pour mât ou coin
La station météorologique peut également être installée sur un
mât à l'aide d'une fixation pour mât ou coin (avec accessoire
9070380). Montage recommandé pour capter le vent venant de
toutes les directions.
5. Raccordement électrique
Bornier pour le bus pour raccordement
au bus
Bornes de raccordement secteur
Rondelles
Joint en caoutchouc
Introduire les câbles
Faire passer le câble pour le raccordement au secteur ou pour le
bus à travers les joints en caoutchouc prévus à cet effet et
enficher les câbles dans la borne enfichable ou le bornier pour
le bus.
KNX
L N
N
L
Fonctionnement possible sans la tension secteur. Le chauffage du
capteur de pluie et le module GPS ne fonctionnent pas.
2
6. Saisir l'adresse physique
À l'aide d'un tournevis, appuyer sur la touche de programma-
tion 3 au niveau de la partie inférieure de l'appareil.
La LED de programmation s'allume.
Meteodata 140 S KNX se trouve dans le mode de programmation.
7. Caractéristiques techniques
• Tension de service :
110–230 V CA +10 % –15 %
• Fréquence :
50–60 Hz
• Consommation propre : typ. 0,7 W (max. 5,5 W)
• Éco (veille) min. :
≤ 0,5 W
• Température ambiante admissible : –20 °C ... +55 °C
• Classe de protection : II en cas de montage conforme
• Indice de protection :
IP 44 selon EN 60529
• Tension de service KNX : tension du bus 21–32 V DC/ ≤ 3 mA
• Câble :
section de câble max. 1,5 mm
NYM 5 x 1,5 mm
JSTY 2 x 2 x 0,8 mm (câble de bus)
• Fixation à un mât :
Dm 50–60 mm (accessoire 9070380)
• Capteur de vent :
2–30 m/s
• Détecteur de luminosité (3) : 1–100 000 Lux
• Capteur de température : –30 °C à +60 °C
• Affichage du capteur de pluie : pluie/sans pluie
La base de données ETS est disponible à l'adresse suivante :
www.theben.de
Pour la description détaillée des fonctions, se reporter au manuel
KNX.
Theben AG
Hohenbergstr. 32
D-72401 Haigerloch
ALLEMAGNE
Tél. +49 7474 692-0
Fax +49 7474 692-150
Service
Tél. +49 7474 692-369
Fax +49 7474 692-207
hotline@theben.de
Adresses, numéros de téléphone, etc. sur
www.theben.de
