Manuel d'installation et d'utilisation GMG 3 et BI GMG 3 13

L'appareil devra être raccordé par un électricien professionnel habilité, selon les

normes applicables (NFC 15-100 pour la France).

(Avant la 1ère mise en service et au moins une fois par an)

Il est impératif de resserrer les vis de connexion des disjoncteurs, compresseur

contacteurs et tout autre appareil électrique du tableau de la PAC.

Le transport et les diverses manutentions pouvant les desserrer et provoquer par la

suite un dysfonctionnement et un risque d'incendie.

LES CONDENSATEURS DOIVENT ÊTRE REMPLACES TOUS LES DEUX ANS

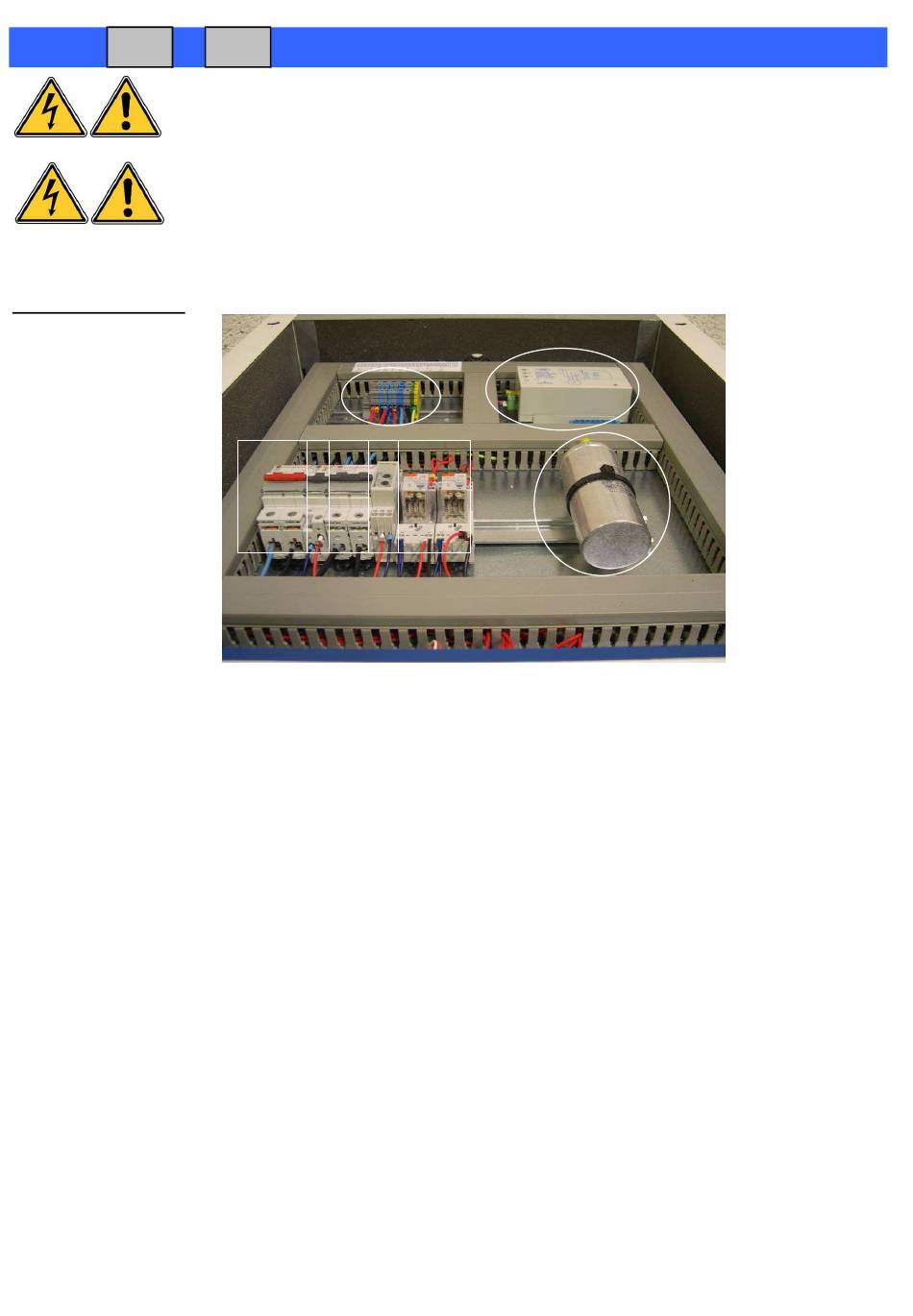

Le tableau électrique

1 : Bornier de raccordement.

2 : Démarreur progressif (uniquement sur modèles monophasés).

3 : Interrupteur / sectionneur général (63 A).

4 : Disjoncteur de commande (4 A courbe C ou 6 A courbe C).

5 : Disjoncteur de puissance compresseur (courbe D, dépend de la puissance de la PAC).

6 : Temporisation anti court cycle compresseur.

Si le voyant de commande de marche est allumé, le voyant de la temporisation clignote (ou s'allume, selon les versions)

pendant environ 10 minutes. Passé ce délai, le compresseur doit s'enclencher.

Cette temporisation peut être déréglée pour la mise en service ou des

opérations de maintenance mais elle doit toujours être remise à 10 minutes.

Cette valeur a été déterminée afin d'optimiser la durée de vie du compresseur.

7 : Relais de commande.

8 : Condensateur de marche du compresseur (uniquement sur modèles monophasés).

Tous ces éléments sont présents sur les modèles monophasés. Le nombre de relais de commande peut varié en

fonction du nombre d'option dans le générateur.

Pour les modèles triphasés, le démarreur progressif et le condensateur de marche du compresseur sont remplacés

par un contacteur.

Comme pour le modèle monophasé, le nombre de relais de commande dépend des options présentes sur le générateur.
