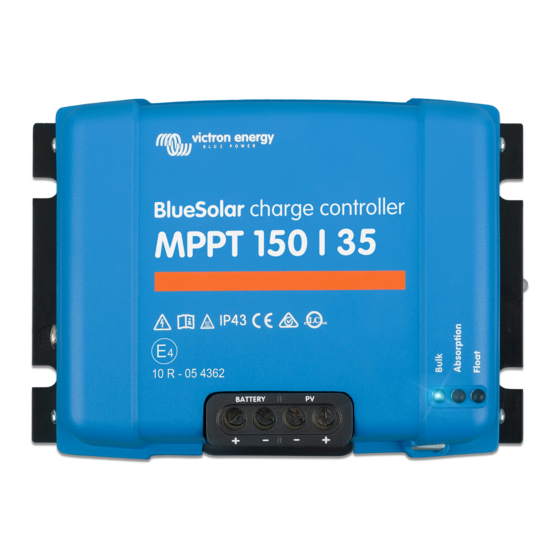

SmartSolar charge controller MPPT 150/35

Publicité

Table des Matières
loading

Manuels Connexes pour Victron energy MPPT 150/35

Sommaire des Matières pour Victron energy MPPT 150/35

  • Page 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok Manuale SmartSolar charge controller MPPT 150/35...

  • Page 2: Description Générale

    1 Description générale 1.1 Courant de charge jusqu'à 35 A et tension PV jusqu'à 150 V Le contrôleur de charge SmartSolar MPPT 150/35 peut charger une batterie de tension nominale inférieure depuis un champ de panneaux PV de tension nominale supérieure.

  • Page 3: Sonde Externe De Tension Et De Température En Option

    1.6 Sonde de température interne. Elle compense les tensions de charge d'absorption et float en fonction de la température (température entre 6 et 40 °C). 1.7 Sonde externe de tension et de température en option (température entre - 20 et 50 °C) La Smart Battery Sense est une sonde sans fil de température et de tension de batterie pour les chargeurs solaires MPPT Victron.

  • Page 4: Allumage/Arrêt À Distance

    1.10.4. Égalisation Voir section 3.8. 1.11 Allumage/arrêt à distance Le MPPT 150/35 peut être contrôlé à distance par un câble non inverseur d'allumage/arrêt à distance VE.Direct (ASS030550320). Une entrée ÉLEVÉE (Vi > 8 V) commutera le contrôleur sur On –...

  • Page 5: Configuration Et Supervision

    1.12 Configuration et supervision Configurez le contrôleur de charge solaire avec l'application VictronConnect. Elle est disponible pour les appareils iOS et Android ainsi que les ordinateurs MacOS et Windows. Il est possible que vous ayez besoin d'un accessoire. Tapez « victronconnect » dans la barre de recherche de notre site internet et consultez la page de téléchargement de VictronConnect pour plus de détails.

  • Page 6: Instructions De Sécurité Importantes

    2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVER CES INSTRUCTIONS - Ce manuel contient des instructions importantes qui doivent être suivies lors de l'installation et de la maintenance. Risque d'explosion due aux étincelles Risque de décharge électrique ● Veuillez lire attentivement ce manuel avec d'installer et d'utiliser le produit.

  • Page 7: Généralités

    3. Installation ATTENTION : ENTRÉE CC (PV) NON ISOLÉE PAR RAPPORT AU CIRCUIT DE LA BATTERIE. MISE EN GARDE : POUR UNE COMPENSATION DE TEMPÉRATURE CORRECTE, LES CONDITIONS AMBIANTES DU CHARGEUR ET DE LA BATTERIE NE DOIVENT PAS DIFFÉRER DE PLUS OU MOINS 5°C. 3.1 Généralités ●...

  • Page 8: Configuration Pv (Consultez Aussi La Feuille Excel Mppt Sur Notre Site Web)

    défaillances de la mise à la terre (GFPD). Les chargeurs MPPT ne disposent pas d'une protection interne contre les défaillances de mise à la terre. Le pôle négatif électrique du système devra être connecté à la masse à travers un GFPD et à un seul endroit (et juste un seul).
  • Page 9 Batterie de 48V et panneaux polycristallins ou monocristallins ● Nombre minimal de cellules en série : 144 cellules (4 panneaux de 12 V ou 2 panneaux de 24 V en série). ● Maximum : 216 cellules. Remarque : à basse température, la tension de circuit ouvert d'un champ de panneaux photovoltaïques de 216 cellules peut dépasser 150 V en fonction des conditions locales et des spécifications des cellules.

  • Page 10: Configuration Du Contrôleur

    3.5 Configuration du contrôleur Algorithme de charge entièrement programmable (Voir la section Logiciels de notre site Web) et huit algorithmes préprogrammés, pouvant être sélectionnés avec un interrupteur rotatif : Type de batterie suggéré Égal. Absorption Float dV/dT mV/°C Batterie à électrolyte gélifié (OPzV) à...
  • Page 11 Sur tous les modèles ayant la version logicielle V 1.12 ou supérieure, un code binaire LED aide à déterminer la position de l'interrupteur rotatif. Après avoir changé la position de l'interrupteur rotatif, les LED clignoteront pendant 4 secondes de la manière suivante : Position de Fréquence du l’Interrupteur...

  • Page 12: Information Relative À La Charge De Batterie

    Situations d'erreur LEDs Bulk Absorption Float Température du chargeur trop    élevée Surintensité du chargeur    Surtension du chargeur    Erreur interne (*3)    Remarque (*3) : par ex. données de configuration et/ou étalonnage perdues, problème de sonde de courant.
  • Page 13 Multiplicateur Durée Tension de batterie Vb maximale (au démarrage) d'absorption Vb < 11,9 V 11,9 V < Vb < 12,2 V x 2/3 12,2 V < Vb < 12,6 V x 1/3 Vb > 12,6 V x 1/6 (Valeurs pour 12 V. À ajuster proportionnellement pour une batterie 24 V) Le compteur de durée d'absorption démarre lorsque le système passe du bulk à...
  • Page 14 Variations du comportement attendu 1. Pause du compteur de temps d'absorption Le compteur de temps d'absorption démarre lorsque la tension d'absorption configurée est atteinte et s'interrompt lorsque la tension de sortie est inférieure à la tension d'absorption configurée. Une telle chute de tension peut par exemple se produire lorsque la puissance photovoltaïque est insuffisante pour charger la batterie et alimenter les charges (à...

  • Page 15: Égalisation Automatique

    (avertissement : le courant de queue des batteries plomb/acide ne baisse pas jusqu'à une valeur nulle lorsque les batteries sont complètement chargées, et ce courant de queue « restant » peut augmenter considérablement avec le vieillissement de la batterie) Configuration par défaut, batteries LiFePO4 Les batteries LiFePO4 n'ont pas besoin d'être complètement chargées pour éviter une défaillance prématurée.
  • Page 16 Si l'égalisation automatique n'est pas complètement terminée en une journée, elle ne reprendra pas le lendemain. La prochaine séance d'égalisation aura lieu après l'intervalle de jours prévu.

  • Page 17: Guide De Dépannages

    4. Guide de dépannages Problème Cause possible Solution possible Le chargeur Connectez le système PV Connexion PV inversée ne marche correctement Fusible sauté non Connexion inversée de remplaçable. batterie Retour à VE pour réparation La batterie Raccordement Vérifiez la connexion de la n'est pas défectueux de la batterie...

  • Page 18: Caractéristiques

    5. Caractéristiques Contrôleur de charge SmartSolar MPPT 150/35 12/24/48 V Sélection automatique (36 V: Tension de la batterie manuelle) Courant de batterie maximal 35 A Puissance nominale PV, 12 V 1a, b) 500 W (MPPT plage de 15 V à 130 V) Puissance nominale PV, 24V 1a, b) 1000 W (MPPT plage de 30 V à...
  • Page 19 Figure 1: Power connections...
  • Page 21 Serial number: Version : 11 Date : July 29 , 2020 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 E-mail : sales@victronenergy.com...
