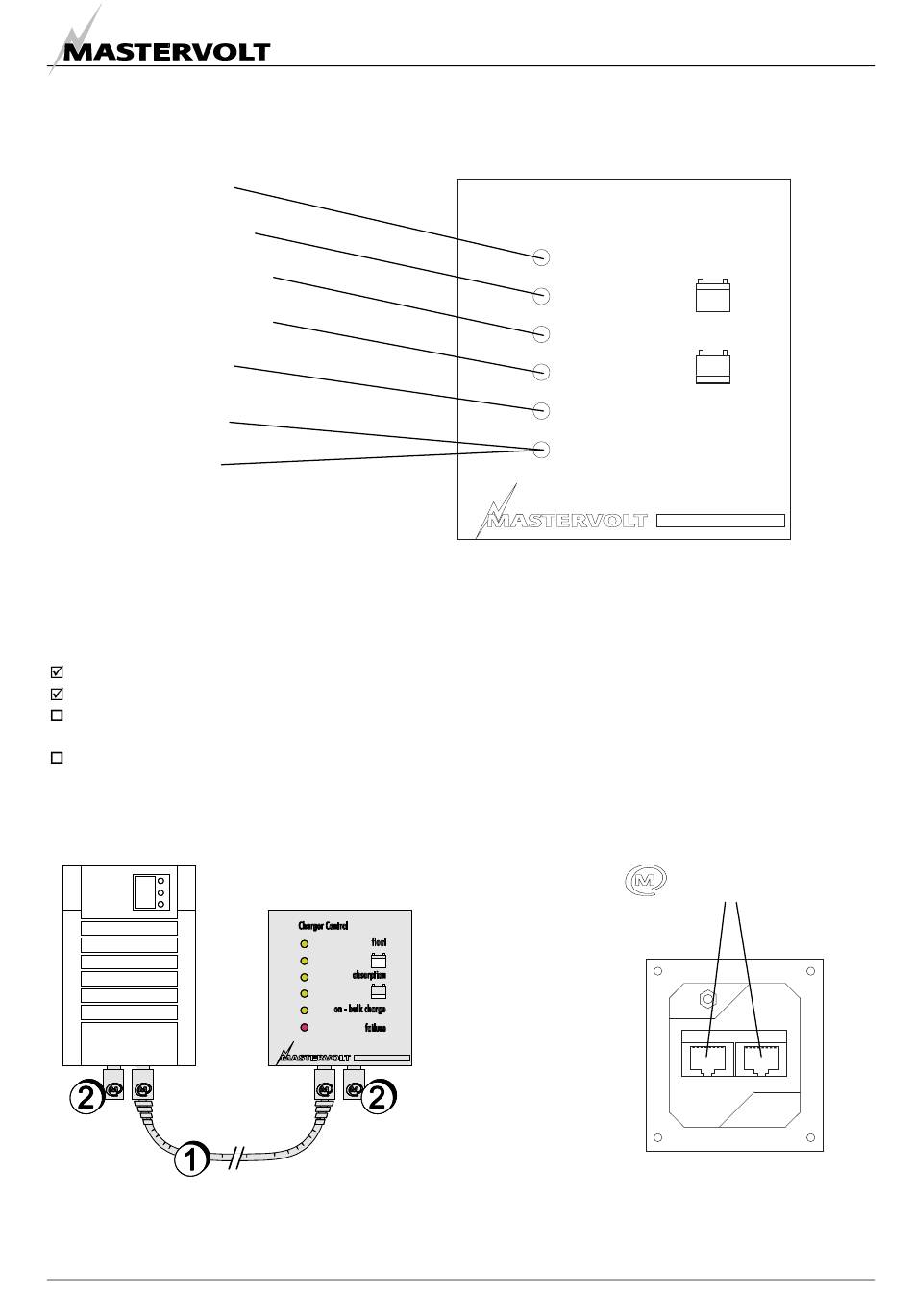

4 FONCTIONS D'AFFICHAGE
Etat de charge Float
Etat de charge: 60-80%
Etat de charge: Absorption
Etat de charge: 20-40%
Charger On,
Etat de charge: Bulk
Rouge continu:
Chargeur en défaut,
Clignote rouge:
Chargeur en alarme
Aucun voyant allumé: Charger Off
5 INSTALLATION
Ce dont vous avez besoin:
Commande MasterView Read Out
MasterBus Terminator
ChargeMaster avec connexions MasterBus
(non inclus)
Câble connexion MasterBus (non inclus)
Connexions de la commande MasterBus - chargeur, avant et arrière
FR / MasterView Read Out / Janvier 2011
Charger Control
Charger Control
Charger Control
Charger Control
failure
absorption
absorption
on - bulk charge
on - bulk charge
Installation:
Etape 1. Arrêter le chargeur,
Etape 2. Connecter le panneau de commande au
ChargeMaster, un câble MasterBus (1) et
deux MasterBus Terminators (2),
Etape 3. Allumer le chargeur.
Le chargeur reconnait le panneau et sera configuré
automatiquement pour l'utiliser (Set up Automatique,
voir chapitre 2).
float
on
float
bulk
failure
Connecteurs MasterBus
15
