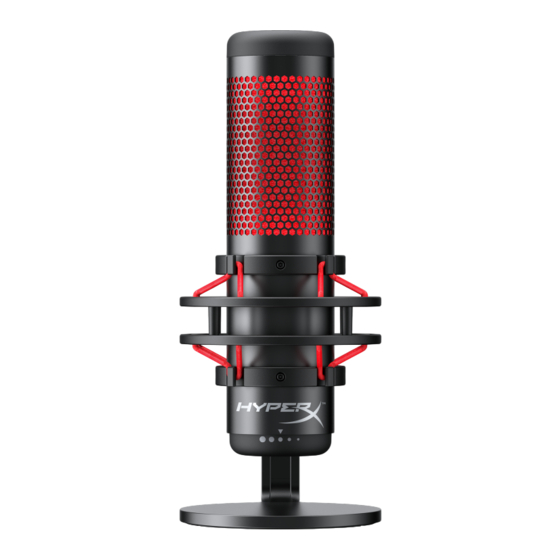

Page 1 User Manual HyperX QuadCast™ Microphone Find the language and latest documentation for your HyperX QuadCast™ Microphone here. HyperX QuadCast™ Microphone Headset Installation Guide . . . . . . . . . . . . For instructions in English .
Page 2: Part Numbers
HyperX QuadCast Part Numbers HX-MICQC-BK Document No. 480HX-MICQC.A01 HyperX QuadCast Page 1 of 16...
Page 3: Table Des Matières
Specifications .......................... 4 Microphone Controls ....................... 5 Using with PC or Mac ......................7 Using with PS4™ ........................11 Connecting Headphones....................... 12 Controlling Microphone Monitoring ..................13 Installing the Mount Adapter ....................15 Document No. 480HX-MICQC.A01 HyperX QuadCast Page 2 of 16...
Page 4: Overview
A. Tap-to-Mute Sensor B. Gain Control Knob C. Polar Pattern Knob D. Headphone Jack E. USB Cable Port F. USB Cable G. Mount Adapter* *Supports both 3/8” and 5/8” thread sizes Document No. 480HX-MICQC.A01 HyperX QuadCast Page 3 of 16...
Page 5: Specifications
Shock mount and stand: 364g • Total with USB cable: 710g Headphone Output Impedance: 32 Ω Frequency response: 20Hz - 20kHz Maximum power output: 7mW THD: ≤ 0.05% (1kHz/0dBFS) SNR: ≥ 90dB (1kHZ, RL=∞) Document No. 480HX-MICQC.A01 HyperX QuadCast Page 4 of 16...
Page 6: Microphone Controls
Rotate the polar pattern knob to select one of the four polar patterns. Symbol Sound Direction Polar Pattern Scenarios Stereo Vocals, instruments Multi-person Omnidirectional podcasts, conference calls Podcasts, streaming, Cardioid voiceovers, instruments Face-to-face Bidirectional interviews Document No. 480HX-MICQC.A01 HyperX QuadCast Page 5 of 16...
Page 7: Muting The Microphone
Muting the Microphone Tap the top of the microphone to mute/unmute the microphone. The microphone LED will indicate the current mute status of the microphone. Microphone LED Mute Status Mute off Mute on Document No. 480HX-MICQC.A01 HyperX QuadCast Page 6 of 16...
Page 8: Using With Pc Or Mac
Connect the microphone to a USB port on the PC or Mac with the included USB cable. Windows To ensure the microphone is configured correctly on the PC, follow the steps below: 1. Right-click on the sound icon on the system tray and select Sounds. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 7 of 16...
Page 9 2. On the Playback tab, select Speakers HyperX QuadCast and click on the Set Default button. 3. On the Recording tab, select Microphone HyperX QuadCast and click on the Set Default button. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 8 of 16...
Page 10 To ensure the microphone is configured correctly on the macOS, follow the steps below: 1. Open System Preferences and select Sound. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 9 of 16...
Page 11 2. On the Output tab, select HyperX QuadCast. 3. On the Input tab, select HyperX QuadCast. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 10 of 16...
Page 12: Using With Ps4
1. From the PS4 main menu, go to Settings > Devices > Audio Devices 2. Set Input Device to USB Headset (HyperX QuadCast) 3. Set Output Device to USB Headset (HyperX QuadCast) 4. Set Output to Headphones to All Audio 5.
Page 13: Connecting Headphones
Connecting Headphones Connect headphones to the headphone jack on the microphone for microphone monitoring and playback audio. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 12 of 16...
Page 14: Controlling Microphone Monitoring
Controlling Microphone Monitoring 1. From the Sound control panel, on the Playback tab, right-click on Speakers HyperX QuadCast and select Properties. 2. On the Levels tab, adjust the Microphone volume slider to adjust the level of microphone monitoring. Document No. 480HX-MICQC.A01...
Page 15 Open the Finder app and go to Applications > Utilities > Audio MIDI Setup 2. Click on HyperX QuadCast 2 and click on the checkbox under the Thru column to toggle microphone monitoring on or off. Microphone monitoring level cannot be directly controlled on PS4.
Page 16: Installing The Mount Adapter
2. Remove both the thumb screw and nut from the microphone stand. 3. Remove the microphone stand from the microphone. 4. Align the mount adapter with the microphone mount holes and secure the adapter with the thumb screw and nut. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 15 of 16...
Page 17 Questions or Setup Issues? Contact the HyperX support team at: hyperxgaming.com/support/ Document No. 480HX-MICQC.A01 HyperX QuadCast Page 16 of 16...
Page 18 HyperX QuadCast Números de referencia HX-MICQC-BK N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 1 de 16...
Page 19 Uso con PC o Mac ........................7 Uso con PS4™ ........................11 Conexión de los auriculares ....................12 Control de la supervisión del micrófono ................13 Instalación del adaptador de montaje .................. 15 N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 2 de 16...
Page 20: Información General
C. Perilla de patrones polares D. Toma para auriculares E. Puerto de cable USB F. Cable USB G. Adaptador de montaje* *Compatible con tamaños de rosca de 3/8 de pulgada y 5/8 de pulgada N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 3 de 16...
Page 21: Especificaciones
Impedancia: 32 Ω Respuesta de frecuencia: 20 Hz - 20 kHz Salida de potencia máxima: 7 mW THD: ≤ 0,05 % (1 kHz/0 dBFS) SNR: ≥ 90 dB (1 kHZ, RL=∞) N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 4 de 16...
Page 22: Controles Del Micrófono
Gira la perilla de patrones polares para seleccionar uno de los cuatro patrones. Símbolo Dirección del sonido Patrón polar Situaciones Estéreo Voz, instrumentos Podcast multipersona, Omnidireccional llamadas de conferencia Podcasts, Cardioide retransmisiones, locuciones, instrumentos Entrevistas Bidireccional cara a cara N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 5 de 16...
Page 23 Toca la parte superior del micrófono para silenciar/activar el micrófono. El LED del micrófono indicará su estado actual de silenciamiento. LED del micrófono Estado de silenciamiento Rojo Activado Apagado Silenciado N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 6 de 16...
Page 24: Uso Con Pc O Mac
Para garantizar que el micrófono está correctamente configurado en el PC, sigue los pasos que se indican a continuación: 1. Haz clic con el botón derecho en el icono de sonido de la bandeja del sistema y selecciona Sonidos. N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 7 de 16...
Page 25 2. En la pestaña Reproducción, selecciona Altavoces HyperX QuadCast y haz clic en el botón Establecer como predeterminado. 3. En la pestaña Grabación, selecciona Micrófono HyperX QuadCast y haz clic en el botón Establecer como predeterminado. N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 8 de 16...
Page 26 Para garantizar la correcta configuración del micrófono en el macOS, sigue los pasos que se indican a continuación: 1. Abre Preferencias del sistema y selecciona Sonido. N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 9 de 16...
Page 27 2. En la pestaña Salida, selecciona HyperX QuadCast. 3. En la pestaña Entrada, selecciona HyperX QuadCast. N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 10 de 16...
Page 28: Uso Con Ps4
1. Desde el menú principal de la PS4, dirígete a Ajustes > Dispositivos > Dispositivos de audio 2. En Dispositivo de entrada, selecciona Auriculares USB (HyperX QuadCast) 3. En Dispositivo de salida, selecciona Auriculares USB (HyperX QuadCast) 4. Establece Salida a auriculares en Todo el audio 5.
Page 29: Conexión De Los Auriculares
Conexión de los auriculares Conecta los auriculares a la toma correspondiente del micrófono para monitorización del micrófono y la reproducción de audio. N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 12 de 16...
Page 30: Control De La Supervisión Del Micrófono
Control de la supervisión del micrófono 1. En el panel de control del sonido, en la pestaña Reproducción, haz clic con el botón derecho en Altavoces HyperX QuadCast y selecciona Propiedades. 2. En la pestaña Niveles, ajusta el control deslizante de volumen del micrófono para definir el nivel de monitorización del...
Page 31 Abre la aplicación Finder y vete a Aplicaciones > Utilidades > Configuración de Audio MIDI 2. Haz clic en HyperX QuadCast 2 y después haz clic en la casilla de verificación que se encuentra debajo de la columna Thru para activar o desactivar la supervisión del micrófono.
Page 32: Instalación Del Adaptador De Montaje
2. Retira el tornillo de mariposa y la tuerca del soporte del micrófono. 3. Retira el soporte del micrófono. 4. Alinea el adaptador de montaje con los orificios de montaje del micrófono y fija el adaptador con el tornillo y la tuerca. N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 15 de 16...
Page 33 ¿Tienes alguna pregunta o problema de configuración? Ponte en contacto con el equipo de soporte de HyperX en: hyperxgaming.com/support/ N.º de documento 480HX-MICQC.A01 HyperX QuadCast Página 16 de 16...
Page 34 HyperX QuadCast Artikelnummern HX-MICQC-BK Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 1 von 16...
Page 35 Spezifikationen ........................4 Mikrofonsteuerung ........................5 Nutzung mit einem PC oder Mac .................... 7 Nutzung mit PS4™ ........................ 11 Anschließen der Kopfhörer ....................12 Steuerung der Mikrofonüberwachung ................. 13 Installation des Halterungsadapters ..................15 Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 2 von 16...
Page 36: Übersicht
Übersicht A. Tippen-zum-Stummschalten-Sensor B. Verstärkungsregel-Knopf C. Richtcharakteristik-Knopf D. Kopfhöreranschluss E. USB-Kabelanschluss F. USB-Kabel G. Halterungsadapter* *Unterstützt sowohl 3/8”- als auch 5/8”-Gewindegrößen Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 3 von 16...
Page 37: Spezifikationen
Mikrofon: 254g  Stoßschutzhalterung und -ständer: 364g  Insgesamt mit USB-Kabel: 710g Kopfhörerausgang Impedanz: 32 Ω Frequenzbereich: 20Hz – 20kHz Maximale Leistung: 7mW THD: ≤ 0,05% (1kHz/0dBFS) SNR: ≥ 90dB (1kHZ, RL=∞) Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 4 von 16...
Page 38: Mikrofonsteuerung
Auswählen einer Richtcharakteristik Drehen Sie den Richtcharakteristikknopf, um eine der vier Richtcharakteristiken auszuwählen. Symbol Sound-Richtung Richtcharakteristik Szenarien Stereo Gesang, Instrumente Podcasts mit mehreren Omnidirektional Teilnehmern, Konferenzschaltungen Podcasts, Streaming, Kardioid Voice-Overs, Instrumente Bidirektional Persönliche Interviews Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 5 von 16...
Page 39 Drehe zum Anpassen der Mikrofonverstärkung den Verstärkungsregel-Knopf. Stummschalten des Mikrofons Tippe zum Stummschalten des Mikrofons bzw. zum Aufheben der Stummschaltung oben auf das Mikrofon. Die Mikrofon-LED zeigt den aktuellen Stummschalt-Status an. Mikrofon-LED Stummschalt-Status Stummschaltung ausgeschaltet Stummschaltung eingeschaltet Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 6 von 16...
Page 40: Nutzung Mit Einem Pc Oder Mac
PC oder Mac verbunden. Windows Gehe für das optimale Konfigurieren des Mikrofons am PC wie folgt vor: 1. Klicke mit der rechten Maustaste in der Taskleiste auf das Lautsprechersymbol und wähle Sounds. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 7 von 16...
Page 41 2. Wähle auf der Registerkarte Wiedergabe Speakers HyperX QuadCast und klicke dann auf die Schaltfläche Als Standard. 3. Wähle auf der Registerkarte Aufnahme Speakers HyperX QuadCast und klicke dann auf die Schaltfläche Als Standard. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 8 von 16...
Page 42 Gehe für das optimale Konfigurieren des Mikrofons unter macOS wie folgt vor: 1. Öffne Systemeinstellungen und wähle Ton. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 9 von 16...
Page 43 2. Wähle auf der Registerkarte Ausgabe HyperX QuadCast. 3. Wähle auf der Registerkarte Eingabe HyperX QuadCast. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 10 von 16...
Page 44: Nutzung Mit Ps4
1. Gehe im PS4-Hauptmenü auf Settings (Einstellungen) > Devices (Geräte) > Audio Devices (Audio-Geräte) 2. Wähle für Input Device (Eingabegerät) USB Headset (HyperX QuadCast) 3. Wähle für Output Device (Ausgabegerät) USB Headset (HyperX QuadCast) 4. Stelle Output to Headphones (Kopfhörerausgabe) auf All Audio (Alles Audio) 5.
Page 45: Anschließen Der Kopfhörer
Anschließen der Kopfhörer Schließe die Kopfhörer an die Kopfhörerbuchse am Mikrofon an, um das Mikrofon zu überwachen und Audio wiederzugeben. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 12 von 16...
Page 46: Steuerung Der Mikrofonüberwachung
Steuerung der Mikrofonüberwachung 1. Klicke in der Audio-Systemsteuerung auf der Registerkarte Wiedergabe mit der rechten Maustaste auf Speakers HyperX QuadCast und wähle Eigenschaften. 2. Verschiebe auf der Registerkarte Pegel (Levels) den Mikrofon-Lautstärkeregler, um die Mikrofonüberwachung einzustellen. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast...
Page 47 Öffne die Finder-App und gehe zu Anwendungen > Dienstprogramme > Audio MIDI Setup 2. Klicke auf HyperX QuadCast 2 und danach auf das Kontrollkästchen unter der Spalte Thru, um die Mikrofonüberwachung ein- bzw. auszuschalten. Die Mikrofonüberwachung kann nicht direkt über die PS4 gesteuert werden.
Page 48: Installation Des Halterungsadapters
2. Entferne die Flügelschraube und -mutter vom Mikrofonhalter. 3. Nimm das Mikrofon aus dem Mikrofonhalter. 4. Setze den Adapter in die Mikrofonmontagebohrungen ein und befestige den Adapter mit der Flügelschraube und -mutter. Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 15 von 16...
Page 49 Fragen oder Probleme bei der Einrichtung? Wende dich an das HyperX Support-Team unter: hyperxgaming.com/support/ Dokument-Nr. 480HX-MICQC.A01 HyperX QuadCast Seite 16 von 16...
Page 50: Références Produits
HyperX QuadCast Références produits HX-MICQC-BK Document No. 480HX-MICQC.A01 HyperX QuadCast Page 1 sur 16...
Page 51 Utilisation avec un PC ou un Mac ..................7 Utilisation avec une PS4™ ....................11 Connexion du casque ......................12 Réglage du contrôle du micro ....................13 Installation de l’adaptateur de pied ..................15 Document No. 480HX-MICQC.A01 HyperX QuadCast Page 2 sur 16...
Page 52: Présentation
C. Bouton de diagramme polaire D. Jack du casque E. Port de câble USB F. Câble USB G. Adaptateur de pied* *Compatible avec les filetages de 3/8 et 5/8 de pouce Document No. 480HX-MICQC.A01 HyperX QuadCast Page 3 sur 16...
Page 53: Spécifications
Total avec cordon USB : 710g Sortie casque Impédance : 32Ω Réponse en fréquence : de 20Hz à 20kHz Puissance maximale : 7mW THD : ≤ 0,05% (1kHz/0dBFS) Rapport signal-bruit : ≥ 90dB (1kHZ, RL=∞) Document No. 480HX-MICQC.A01 HyperX QuadCast Page 4 sur 16...
Page 54: Commandes Du Microphone
Tournez le bouton de diagramme polaire afin de choisir une des quatre options. Symbole Direction du son Diagramme polaire Scénarios Stéréo Voix, instruments Podcasts avec plusieurs Omnidirectionnelle intervenants, téléconférences Podcasts, streaming, Cardioïde voice-over, instruments Bidirectionnelle Entretiens en face à face Document No. 480HX-MICQC.A01 HyperX QuadCast Page 5 sur 16...
Page 55: Etat De La Désactivation
Touchez le haut du micro pour le désactiver/l’activer. Le voyant LED du microphone indique l’état de désactivation en cours du microphone. Voyant LED du microphone Etat de la désactivation Rouge Micro activé Désactiver Micro désactivé Document No. 480HX-MICQC.A01 HyperX QuadCast Page 6 sur 16...
Page 56: Utilisation Avec Un Pc Ou Un Mac
Windows Pour confirmer que le micro est configuré correctement sur le PC, suivez les étapes ci-après : 1. Cliquez-droit sur l’icône de son dans la barre d’état système, puis sélectionnez Sons. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 7 sur 16...
Page 57 2. Sous l’onglet Lecture, sélectionnez Haut- parleurs HyperX QuadCast, puis cliquez sur le bouton Définir par défaut. 3. Sous l’onglet Enregistrement, sélectionnez Micro du casque HyperX QuadCast, puis cliquez sur le bouton Définir par défaut. Document No. 480HX-MICQC.A01 HyperX QuadCast...
Page 58 Pour confirmer que le micro est configuré correctement sur Mac, suivez les étapes ci-après : 1. Ouvrez les Préférences Système et choisissez Son. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 9 sur 16...
Page 59 2. Sous l’onglet Sortie, sélectionnez HyperX QuadCast. 3. Sous l’onglet Entrée, sélectionnez HyperX QuadCast. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 10 sur 16...
Page 60: Utilisation Avec Une Ps4
1. Dans le menu principal de PS4, ouvrez Paramètres > Périphériques > Périphériques audio 2. Pour le Périphérique d’entrée, sélectionnez Casque USB (HyperX QuadCast) 3. Pour le Périphérique de sortie, sélectionnez Casque USB (HyperX QuadCast) 4. Pour Sortie vers le casque, sélectionnez Tout audio 5. Réglez le volume (casque) sur le niveau Document No.
Page 61: Connexion Du Casque
Connexion du casque Connectez le casque sur la prise casque du micro afin de contrôler le micro et d’écouter l’audio. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 12 sur 16...
Page 62: Réglage Du Contrôle Du Micro
Réglage du contrôle du micro 1. Dans le panneau de configuration Son, sous l’onglet Lecture, cliquez-droit sur Haut- parleurs HyperX QuadCast, puis sélectionnez Propriétés. 2. Sous l’onglet Niveaux, déplacez le curseur du volume Microphone pour régler le niveau de contrôle du micro.
Page 63 Ouvrez le Finder, puis sélectionnez Applications > Utilitaires > Configuration audio et MIDI 2. Cliquez sur HyperX QuadCast 2, puis cochez la case de la colonne Thru pour activer ou désactiver le contrôle du micro. Il est impossible de régler le niveau de contrôle du micro directement sur PS4.
Page 64: Installation De L'adaptateur De Pied
3. Séparez le pied et le micro. 4. Alignez l’adaptateur de pied sur les orifices de fixation du micro et fixez l’adaptateur à l’aide de la vis papillon et de l’écrou. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 15 sur 16...
Page 65 Questions ou problèmes de configuration ? Contactez l’équipe d’assistance HyperX à l’adresse : hyperxgaming.com/support/ Document No. 480HX-MICQC.A01 HyperX QuadCast Page 16 sur 16...
Page 66 HyperX QuadCast Numeri di parte HX-MICQC-BK Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 1 di 16...
Page 67 Utilizzo con PC o Mac ......................7 Utilizzo con la console PS4™ ....................11 Collegamento delle cuffie ..................... 12 Controllo del monitoraggio microfono ................13 Installazione dell’adattatore per attacco ................15 Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 2 di 16...
Page 68: Descrizione Generale Del Prodotto
A. Sensore “Tap-to-Mute” B. Manopola controllo del guadagno C. Manopola pattern polare D. Jack cuffie E. Porta per cavo USB F. Cavo USB G. Adattatore per attacco* *Supporta filettature da 3/8” e 5/8” Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 3 di 16...
Page 69: Specifiche Tecniche
Peso complessivo con cavo USB: 710 g Uscita cuffie Impedenza: 32 Ω Risposta in frequenza: 20Hz - 20kHz Potenza di uscita massima: 7mW THD: ≤ 0,05% (1kHz/0dBFS) SNR: ≥ 90 dB (1 kHZ, RL=∞) Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 4 di 16...
Page 70: Controllo Microfono
Ruotare l’apposita manopola per selezionare uno dei quattro pattern polari. Simbolo Direzione dell’audio Pattern polare Scenari Stereo Voce, strumenti Podcast multi-persone, Omnidirezionale conference call Podcast, streaming, Cardioide doppiaggi, strumenti Interviste Bidirezionale “faccia a faccia” Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 5 di 16...
Page 71 Toccare la parte superiore del microfono per silenziare o riattivare il microfono. Il LED del microfono indicherà lo stato attuale di silenziamento del microfono. LED del microfono Stato di esclusione Rosso Silenziamento disattivato Spento Silenziamento attivo Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 6 di 16...
Page 72: Utilizzo Con Pc O Mac
Per verificare che la connessione tra il microfono e il PC sia correttamente configurata, procedere come indicato di seguito: 1. Fare clic con il pulsante destro del mouse sull’icona dell’altoparlante che si trova nella barra di notifica e selezionare Suoni. Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 7 di 16...
Page 73 2. Nella scheda Riproduzione, selezionare Speakers HyperX QuadCast e fare clic sul pulsante Imposta come predefinito. 3. Nella scheda Registrazione, selezionare Microphone HyperX QuadCast e fare clic sul pulsante Imposta come predefinito. Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 8 di 16...
Page 74 Per verificare che la connessione tra il microfono e il macOS sia correttamente configurata, procedere come indicato di seguito: 1. Aprire “Preferenze di sistema e selezionare Suoni. Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 9 di 16...
Page 75 2. Nella scheda Uscita, selezionare HyperX QuadCast. 3. Nella scheda Ingresso, selezionare HyperX QuadCast. Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 10 di 16...
Page 76: Utilizzo Con La Console Ps4
1. Dal menu principale della console PS4, selezionare Impostazioni > Dispositivi > Dispositivi audio 2. Impostare l’opzione Dispositivo di ingresso su Cuffie USB (HyperX QuadCast) 3. Impostare l’opzione Dispositivo di uscita su Cuffie USB (HyperX QuadCast) 4. Impostare l’opzione Riproduci l’audio tramite cuffie su Tutto l’audio 5.
Page 77: Collegamento Delle Cuffie
Collegamento delle cuffie Collegare le cuffie all’ingresso per cuffie presente sul microfono, per monitorare il microfono e ascoltare l’audio. Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 12 di 16...
Page 78: Controllo Del Monitoraggio Microfono
Controllo del monitoraggio microfono 1. Aprire il pannello di controllo Suoni e, nella scheda Riproduzione, fare clic con il pulsante destro su Speakers HyperX QuadCast quindi selezionare Proprietà. 2. Nella scheda Livelli, regolare il cursore del volume del Microfono in modo da personalizzare il livello di ascolto del microfono.
Page 79 Aprire il Finder e passare a Applicazioni > Utility > Configurazione Audio MIDI 2. Fare clic su HyperX QuadCast 2 e poi selezionare la casella di controllo alla base della colonna Thru per attivare o disattivare il monitoraggio del microfono.
Page 80: Installazione Dell'adattatore Per Attacco
2. Rimuovere la vite e il dado dal supporto del microfono. 3. Rimuovere il supporto dal microfono. 4. Allineare l’adattatore per attacco con i fori del supporto per microfono e fissare l’adattatore usando la vite e il dado. Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 15 di 16...
Page 81 Domande o dubbi sulla configurazione? Contattare il team di supporto HyperX all’indirizzo: hyperxgaming.com/support/ Documento N. 480HX-MICQC.A01 HyperX QuadCast Pagina 16 di 16...
Page 82 HyperX QuadCast Código do Produto HX-MICQC-BK Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 1 do 16...
Page 83 Utilizando com PC ou Mac ...................... 7 Utilizando com PS4™ ......................11 Conectando os fones de ouvido ..................12 Monitoramento do Controle do Microfone ................13 Instalando o Adaptador de montagem ................15 Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 2 do 16...
Page 84: Visão Geral
C. Botão de Padrão Polar D. Porta do fone de ouvido E. Porta do cabo USB F. Cabo USB G. Adaptador de montagem* *Compatível com tamanhos de fio de 3/8 pol e 5/8 pol Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 3 do 16...
Page 85: Especificações
Total com cabo USB: 710g Saída do fone de ouvido Impedância: 32 Ω Resposta de frequência: 20Hz - 20kHz Máxima saída de energia: 7mW THD: ≤ 0.05% (1kHz/0dBFS) SNR: ≥ 90dB (1kHZ, RL=∞) Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 4 do 16...
Page 86: Controles Do Microfone
Gire o botão do padrão polar para selecionar um dos quatro padrões polares. Símbolo Direção do som Padrão Polar Cenários Estéreo Vocais, instrumentos Podcasts com várias Omnidirecional pessoas, conferências Podcasts, streaming, Cardióide narração, instrumentos Bidirecional Entrevistas pessoais Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 5 do 16...
Page 87 Toque na parte superior do microfone para colocar em mudo/ativo o som do microfone. O LED do microfone indicará o status atual do som do microfone. LED do microfone Status do som do microfone Vermelho Ativo Desligado Mudo Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 6 do 16...
Page 88: Utilizando Com Pc Ou Mac
Para assegurar que o microfone esteja configurado corretamente no PC, siga os passos abaixo: 1. Clique com o botão direito do mouse no ícone de som na bandeja do sistema e selecione Sons. Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 7 do 16...
Page 89 2. Na guia Reprodução, selecione Alto-Falantes HyperX QuadCast e clique no botão Definir padrão. 3. Na guia Gravação, selecione Microfone HyperX QuadCast e clique no botão Definir padrão. Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 8 do 16...
Page 90 Para assegurar que o microfone esteja configurado corretamente no macOS, siga os passos abaixo: 1. Abra Preferências do Sistema e selecione Som. Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 9 do 16...
Page 91 2. Na aba Saída, selecione HyperX QuadCast. 3. Na aba Entrada, selecione HyperX QuadCast. Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 10 do 16...
Page 92: Utilizando Com Ps4
1. No menu principal do PS4, vá para Configurações > Dispositivos > Dispositivos de Áudio 2. Defina Dispositivo de Entrada para USB Headset (HyperX QuadCast) 3. Defina Dispositivo de Saída para USB Headset (HyperX QuadCast) 4. Defina Saída para fones de ouvido para Todo o Áudio 5.
Page 93: Conectando Os Fones De Ouvido
Conectando os fones de ouvido Conecte os fones de ouvido à porta do fone de ouvido no microfone para monitoramento do microfone e reprodução de áudio. Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 12 do 16...
Page 94: Monitoramento Do Controle Do Microfone
Monitoramento do Controle do Microfone 1. No painel de controle de Som na aba Reprodução, clique com o botão direito em Speakers HyperX QuadCast e selecione Propriedades. 2. Na aba Níveis, ajuste o controle deslizante de volume do Microfone para ajustar o nível de monitoramento do microfone.
Page 95 Abra o aplicativo Finder e vá para Aplicativos > Utilitários > Configuração Áudio e MIDI 2. Clique em HyperX QuadCast 2 e clique na caixa de verificação sob a coluna Thru para alternar o monitoramento do microfone entre ligado e desligado.
Page 96: Instalando O Adaptador De Montagem
3. Retire o pedestal do microfone do microfone. 4. Alinhe o adaptador de montagem com os furos de montagem do microfone e prenda o adaptador com o parafuso e a porca. Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 15 do 16...
Page 97 Dúvidas ou Problemas na Instalação? Entre em contato com a equipe de suporte HyperX em: hyperxgaming.com/support/ Documento No. 480HX-MICQC.A01 HyperX QuadCast Página 16 do 16...
Page 98 HyperX QuadCast Numery katalogowe HX-MICQC-BK Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 1 z 16...
Page 99 Użytkowanie urządzenia z komputerem PC lub Mac ............7 Użytkowanie urządzenia z konsolą PS4™ ................11 Podłączanie słuchawek ......................12 Sterowanie monitorowaniem mikrofonu ................13 Montowanie adaptera do mocowania .................. 15 Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 2 z 16...
Page 100: Prezentacja
A. Czujnik wyciszania dotykiem B. Pokrętło wzmocnienia C. Pokrętło wzorca polaryzacji D. Gniazdo słuchawkowe E. Gniazdo przewodu USB F. Przewód USB G. Adapter do mocowania* * Zgodny z gwintami 3/8 i 5/8 cala Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 3 z 16...
Page 101: Dane Techniczne
Impedancja: 32 Ω Pasmo przenoszenia: 20 Hz–20 kHz Moc maksymalna: 7 mW Zniekształcenia harmoniczne (THD): ≤ 0,05% (1 kHz / 0 dBFS) Stosunek sygnału do szumu (SNR): ≥ 90 dB (1 kHZ, RL=∞) Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 4 z 16...
Page 102: Elementy Sterujące Mikrofonu
Przekręć pokrętło wzorca polaryzacji, aby wybrać jeden z czterech wzorców polaryzacji. Przykładowe Kierunek dźwięku Symbol Wzorzec polaryzacji zastosowania Głosy, instrumenty Stereo Podcasty z wieloma Dookólny osobami, telekonferencje Podcasty, przesyłanie strumieniowe, podkłady Kardioidalny głosowe, instrumenty Rozmowy z dwoma Dwukierunkowy uczestnikami Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 5 z 16...
Page 103 Wyciszanie mikrofonu Dotknij górnej części mikrofonu, aby go wyciszyć lub ponownie uaktywnić. Wskaźnik LED pokazuje bieżący stan wyciszenia mikrofonu. Wskaźnik LED mikrofonu Stan wyciszenia Wyciszenie wyłączone Czerwony Nie świeci Wyciszenie włączone Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 6 z 16...
Page 104: Użytkowanie Urządzenia Z Komputerem Pc Lub Mac
Podłącz mikrofon do portu USB w komputerze PC lub Mac za pomocą dołączonego przewodu USB. System Windows Wykonaj poniższe czynności, aby prawidłowo skonfigurować komputer PC do pracy z mikrofonem: 1. Kliknij prawym przyciskiem myszy ikonę dźwięku w obszarze powiadomień systemu i wybierz polecenie Dźwięki. Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 7 z 16...
Page 105 2. Na karcie Playback (Odtwarzanie) zaznacz pozycję Speakers HyperX QuadCast I kliknij przycisk Set Default (Ustaw jako urządzenie domyślne). 3. Na karcie Recording (Nagrywanie) zaznacz pozycję Microphone HyperX QuadCast I kliknij przycisk Set Default (Ustaw jako urządzenie domyślne). Dokument nr 480HX-MICQC.A01...
Page 106 System macOS Wykonaj poniższe czynności, aby prawidłowo skonfigurować komputer z systemem macOS do pracy z mikrofonem: 1. Otwórz Preferencje systemowe i wybierz opcję Dźwięk. Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 9 z 16...
Page 107 2. Na karcie Wyjście wybierz HyperX QuadCast. 3. Na karcie Wejście wybierz HyperX QuadCast. Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 10 z 16...
Page 108: Użytkowanie Urządzenia Z Konsolą Ps4
(Urządzenia) > Audio Devices (Urządzenia audio). 2. W pozycji Input Device (Urządzenie wejściowe) wybierz opcję USB Headset (HyperX QuadCast) (Zestaw słuchawkowy USB HyperX QuadCast). 3. W pozycji Output Device (Urządzenie wyjściowe) wybierz opcję USB Headset (HyperX QuadCast) (Zestaw słuchawkowy USB HyperX QuadCast).
Page 109: Podłączanie Słuchawek
Podłączanie słuchawek Połącz słuchawki do gniazda słuchawkowego mikrofonu, aby monitorować działanie mikrofonu i odtwarzać dźwięk. Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 12 z 16...
Page 110: Sterowanie Monitorowaniem Mikrofonu
Sterowanie monitorowaniem mikrofonu 1. W panelu sterowania dźwiękiem na karcie Odtwarzanie kliknij prawym przyciskiem myszy pozycję Głośniki HyperX QuadCast i wybierz opcję Właściwości. 2. Na karcie Poziomy ustaw suwak głośności Mikrofon, aby dostosować monitorowanie mikrofonu. Dokument nr 480HX-MICQC.A01 HyperX QuadCast...
Page 111 Otwórz aplikację Finder, a następnie wybierz kolejno pozycje Aplikacje > Narzędzia > Konfigurator MIDI Audio. 2. Kliknij pozycję HyperX QuadCast 2, a następnie kliknij pole wyboru w kolumnie Thru, aby włączyć lub wyłączyć monitorowanie mikrofonu. W konsoli PS4 nie ma możliwości bezpośredniego sterowania poziomem monitorowania mikrofonu.
Page 112: Montowanie Adaptera Do Mocowania
2. Odkręć śrubę motylkową i nakrętkę z podstawki mikrofonu. 3. Odłącz podstawkę od mikrofonu. 4. Wyrównaj adapter do mocowania z otworami montażowymi w mikrofonie i przykręć adapter za pomocą śruby motylkowej i nakrętki. Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 15 z 16...
Page 113 Pytania? Problemy z konfiguracją? Skontaktuj się z działem pomocy technicznej HyperX na stronie: hyperxgaming.com/support/ Dokument nr 480HX-MICQC.A01 HyperX QuadCast Strona 16 z 16...
Page 114 HyperX QuadCast Номера по каталогу HX-MICQC-BK Документ № 480HX-MICQC.A01 Страница 1 из 16 HyperX QuadCast...
Page 115 Элементы управления микрофоном .................. 5 Использование с ПК или компьютером Mac ..............7 Использование с PS4™ ...................... 11 Подключение наушников ....................12 Управление регистрацией данных микрофона .............. 13 Установка переходника крепления ................... 15 Документ № 480HX-MICQC.A01 Страница 2 из 16 HyperX QuadCast...
Page 116: Обзор
A. Сенсорный датчик отключения звука B. Регулятор усиления C. Регулятор диаграммы направленности D. Разъем для наушников E. Порт для USB-кабеля F. USB-кабель G. Переходник крепления* *Подходит для резьбы размеров 3/8” и 5/8” Документ № 480HX-MICQC.A01 Страница 3 из 16 HyperX QuadCast...
Page 117: Технические Характеристики
Общий вес с USB-кабелем: 710г Выход для наушников Импеданс: 32Ом Частотная характеристика: 20Гц–20кГц Максимальная выходная мощность: 7МВт Коэффициент нелинейных искажений: ≤ 0,05% (1кГц/0dBFS) Отношение сигнала к шуму: ≥ 90дБ (1кГц, RL=∞) Документ № 480HX-MICQC.A01 Страница 4 из 16 HyperX QuadCast...
Page 118: Элементы Управления Микрофоном
Чтобы выбрать одну из четырех диаграмм направленности, поверните регулятор диаграммы направленности. Диаграмма Символ Направление звука Сценарии направленности Стерео Вокал, инструменты Подкасты для Всенаправленная нескольких человек, конференц-звонки Подкасты, стриминг, Кардиоидная дубляж, инструменты Двунаправленная Личные интервью Документ № 480HX-MICQC.A01 Страница 5 из 16 HyperX QuadCast...
Page 119 Чтобы отключить или включить звук микрофона, коснитесь его верхней части. Светодиод микрофона отображает текущее состояние режима «Без звука». Светодиод микрофона Состояние режима «Без звука» Красный Режим «Без звука» выключен Выключен Режим «Без звука» включен Документ № 480HX-MICQC.A01 Страница 6 из 16 HyperX QuadCast...
Page 120: Использование С Пк Или Компьютером Mac
Подключите микрофон к USB-порту ПК или компьютера Mac с помощью прилагаемого USB-кабеля. Windows Чтобы обеспечить правильную настройку микрофона на ПК, выполните следующие действия: 1. Щелкните правой кнопкой мыши значок звука в системном трее и выберите Sounds (Звуки). Документ № 480HX-MICQC.A01 Страница 7 из 16 HyperX QuadCast...
Page 121 2. На вкладке Playback (Воспроизведение) выберите Speakers HyperX QuadCast (Аудиоколонки HyperX QuadCast) и нажмите кнопку Set Default (Установить по умолчанию). 3. На вкладке Recording (Запись) выберите Microphone HyperX QuadCast (Микрофон HyperX QuadCast) и нажмите кнопку Set Default (Установить по умолчанию).
Page 122 Чтобы обеспечить правильную настройку микрофона в macOS, выполните следующие действия: 1. Откройте меню System Preferences (Системные настройки) и выберите Sound (Звук). Документ № 480HX-MICQC.A01 Страница 9 из 16 HyperX QuadCast...
Page 123 2. На вкладке Output (Выход) выберите HyperX QuadCast. 3. На вкладке Input (Вход) выберите HyperX QuadCast. Документ № 480HX-MICQC.A01 Страница 10 из 16 HyperX QuadCast...
Page 124: Использование С Ps4
2. Установите для параметра Input Device (Входное устройство) значение USB Headset (HyperX QuadCast) (USB-гарнитура (HyperX QuadCast)). 3. Установите для параметра Output Device (Выходное устройство) значение USB Headset (HyperX QuadCast) (USB-гарнитура (HyperX QuadCast)). 4. Установите для параметра Output to Headphones (Выход на наушники) значение All Audio (Звук полностью).
Page 125: Подключение Наушников
Подключение наушников Подключите наушники к разъему для наушников на микрофоне для мониторинга микрофона и воспроизведения звука. Документ № 480HX-MICQC.A01 Страница 12 из 16 HyperX QuadCast...
Page 126: Управление Регистрацией Данных Микрофона
Управление регистрацией данных микрофона 1. С панели управления звуком перейдите на вкладку Playback (Воспроизведение), щелкните правой кнопкой мыши элемент Speakers HyperX QuadCast (Динамики HyperX QuadCast) и выберите Properties (Свойства). 2. Перейдите на вкладку Levels (Уровни) и отрегулируйте ползунок громкости Microphone (Микрофон), чтобы...
Page 127 1. Откройте приложение Finder и перейдите в Applications (Приложения) > Utilities (Утилиты) > Audio MIDI Setup (Настройка MlDI-интерфейса аудио) 2. Нажмите на HyperX QuadCast 2 и установите флажок под столбцом Thru, чтобы включить или выключить регистрацию данных микрофона. На PS4 нельзя напрямую управлять уровнем регистрации данных микрофона.
Page 128: Установка Переходника Крепления
2. Снимите винт с накатанной головкой и гайку с подставки для микрофона. 3. Снимите микрофон с подставки. 4. Совместите переходник с отверстиями для крепления микрофона и закрепите переходник винтом с накатанной головкой и гайкой. Документ № 480HX-MICQC.A01 Страница 15 из 16 HyperX QuadCast...
Page 129 Вопросы или проблемы с настройкой? Свяжитесь с командой технической поддержки HyperX: hyperxgaming.com/support/ Документ № 480HX-MICQC.A01 Страница 16 из 16 HyperX QuadCast...
Page 130 HyperX QuadCast Parça Numaraları HX-MICQC-BK Document No. 480HX-MICQC.A01 HyperX QuadCast Page 1 of 16...
Page 131 Teknik özellikler ........................4 Mikrofon Kontrolleri ........................ 5 PC veya Mac ile kullanım ......................7 PS4™ ile kullanım ........................11 Kulaklık Bağlantıları ......................12 Mikrofon İzleme Denetimi ..................... 13 Montaj Adaptörünün Kurulumu .................... 15 Document No. 480HX-MICQC.A01 HyperX QuadCast Page 2 of 16...
Page 132: Genel Görünüm
A. Dokunarak Sessize Alma Sensörü B. Kazanım Denetimi Düğmesi C. Kutup Düzeni Düğmesi D. Kulaklık Jakı E. USB Kablosu Bağlantı Noktası F. USB Kablosu G. Montaj Adaptörü* *Hem 3/8” hem de 5/8” diş boyutlarını destekler Document No. 480HX-MICQC.A01 HyperX QuadCast Page 3 of 16...
Page 133: Teknik Özellikler
USB kabloyla birlikte toplam ağırlık: 710 g Kulaklık Çıkışı Empedans: 32 Ω Frekans yanıtı: 20 Hz - 20 kHz Maksimum güç çıkışı: 7 mW THD: ≤ %0,05 (1 kHz/0 dBFS) SNR: ≥ 90 dB (1 kHZ, RL=∞) Document No. 480HX-MICQC.A01 HyperX QuadCast Page 4 of 16...
Page 134: Mikrofon Kontrolleri
Dört kutup düzeninden birini seçmek için kutup düzeni düğmesini döndürün. Simge Ses Yönü Kutup Düzeni Senaryolar Stereo Vokaller, enstrümanlar Birden fazla kişinin yer aldığı podcast'ler, Heryönlü konferans görüşmeleri Podcast'ler, yayın Kardioit yapma, seslendirmeler, enstrümanlar İki yönlü Yüz yüze görüşmeler Document No. 480HX-MICQC.A01 HyperX QuadCast Page 5 of 16...
Page 135: Mikrofon Led'i
Mikrofonu sessize almak veya sesini açmak için mikrofonun üst kısmına dokunun. Mikrofon LED'i, mikrofonun geçerli ses durumunu gösterir. Mikrofon LED'i Sessizde Olma Durumu Kırmızı Sessize alma kapalı Kapalı Sessize alma açık Document No. 480HX-MICQC.A01 HyperX QuadCast Page 6 of 16...
Page 136: Pc Veya Mac Ile Kullanım
Mikrofonun USB kablosunu kullanarak mikrofonu PC veya Mac'teki USB bağlantı noktasına bağlayın. Windows Mikrofonun, PC'de doğru bir biçimde yapılandırıldığından emin olmak için aşağıdaki adımları uygulayın: 1. Sistem tepsisindeki ses simgesine sağ tıklayıp Sesler öğesini seçin. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 7 of 16...
Page 137 2. Oynatma sekmesinde, Hoparlörler HyperX QuadCast öğesini seçin ve Varsayılan Olarak Ayarla düğmesine tıklayın. 3. Oynatma sekmesinde, Mikrofon HyperX QuadCast öğesini seçin ve Varsayılan Olarak Ayarla düğmesine tıklayın. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 8 of 16...
Page 138 Mikrofonun, macOS'ta doğru bir biçimde yapılandırıldığından emin olmak için aşağıdaki adımları uygulayın: 1. Sistem Tercihleri menüsünden Ses bölümünü açın. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 9 of 16...
Page 139 2. Çıkış sekmesinden HyperX QuadCast'i seçin. 3. Giriş sekmesinden HyperX QuadCast'i seçin. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 10 of 16...
Page 140: Ps4™ Ile Kullanım
Mikrofonun, PS4'teki en iyi ayarlarla yapılandırıldığından emin olmak için aşağıdaki adımları uygulayın: 1. PS4 ana menüsünden şu yolu izleyin: Ayarlar > Cihazlar > Ses Cihazları 2. Giriş Cihazı için şu seçimi yapın: USB Kulaklık (HyperX QuadCast) 3. Çıkış Cihazı için şu seçimi yapın: USB Kulaklık (HyperX QuadCast) 4.
Page 141: Kulaklık Bağlantıları
Kulaklık Bağlantıları Mikrofon izleme ve ses oynatma için, kulaklığı mikrofondaki kulaklık jakına bağlayın. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 12 of 16...
Page 142: Mikrofon İzleme Denetimi
Mikrofon İzleme Denetimi 1. Ses kontrol panelinden Oynatma sekmesine gelin, Hoparlör HyperX QuadCast'e sağ tıklayın ve Özellikler'i seçin. 2. Seviyeler sekmesinde, Mikrofon ses seviyesi kaydırmalı düğmesinden mikrofon izleme seviyesini ayarlayın. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 13 of 16...
Page 143 Finder'dan Applications > Utilities > Audio MIDI Setup menü yolunu takip edin. 2. HyperX QuadCast 2'ye tıklayın ve mikrofon izlemeyi açıp kapatmak için Thru sütununun altındaki onay kutusuna tıklayın. Mikrofon izleme seviyesi doğrudan PS4 üzerinden kontrol edilemez. Document No. 480HX-MICQC.A01...
Page 144: Montaj Adaptörünün Kurulumu
3/8” hem de 5/8” diş boyutlarını destekler. 2. Ayar cıvatasını ve somunu mikrofon standından çıkarın. 3. Mikrofon standını mikrofon standından sökün. 4. Montaj adaptörünü mikrofon montaj delikleriyle hizalayın ve adaptörü, ayar cıvatası ve somun ile sabitleyin. Document No. 480HX-MICQC.A01 HyperX QuadCast Page 15 of 16...
Page 145 Sorunuz mu var? Kurulum sorunları mı yaşıyorsunuz? HyperX destek ekibi ile irtibata geçin: hyperxgaming.com/support/ Document No. 480HX-MICQC.A01 HyperX QuadCast Page 16 of 16...
Page 146 HyperX QuadCast 製品番号 HX-MICQC-BK ドキュメント番号 480HX-MICQC.A01 1 ページ/ 16 HyperX QuadCast...
Page 147 目次概要 ............................3 仕様 ............................4 マイクコントロール ........................5 PC または Mac での使用 ......................7 PS4™での使用 ........................11 ヘッドホンの接続 ........................12 マイクモニターのコントロール ....................13 マウントアダプターの取り付け ....................15 ドキュメント番号 480HX-MICQC.A01 2 ページ/ 16 HyperX QuadCast...
Page 148 概要 A. タッチ式ミュートセンサー B. 利得制御ノブ C. 極性パターンノブ D. ヘッドホンジャック E. USB ケーブルポート F. USB ケーブル G. マウントアダプター* *3/8 インチネジと 5/8 インチネジを両方のサイズをサポートしますドキュメント番号 480HX-MICQC.A01 3 ページ/ 16 HyperX QuadCast...
Page 149 消費電力：5V 125mA サンプル/ビットレート：48kHz/16 ビット方式：エレクトレットコンデンサーマイクコンデンサータイプ：3 個の 14mm コンデンサー極性パターン：ステレオ、無指向、カーディオイド、双方向周波数応答：20Hz - 20kHz 感度：-36dB (1V/Pa 1kHz 時) ケーブルの長さ：3m 重量：  マイク：254g  耐衝撃マウントおよびスタンド：364g  合計(USB ケーブルを含む)：710g ヘッドホン出力インピーダンス：32Ω 周波数応答：20Hz～20kHz 最大出力：7mW THD：0.05%以下(1kHz/0dBFS) 信号対雑音比：90dB 以上(1kHz、RL=∞) ドキュメント番号 480HX-MICQC.A01 4 ページ/ 16 HyperX QuadCast...
Page 150: マイクコントロール
マイクコントロール極性パターンの選択 4 つの極性パターンのいずれかを選ぶには、極性パターンノブを回します。シンボル音方向極性パターンシナリオステレオボーカル、楽器複数の人間のポッド無指向キャスト、電話会議ポッドキャスト、カーディオイドストリーミング、ナレーション、楽器対面の双方向インタービュードキュメント番号 480HX-MICQC.A01 5 ページ/ 16 HyperX QuadCast...
Page 151 利得制御の調整マイクの利得を調整するには利得調整ノブを回します。マイクのミュートマイクをミュート/ミュート解除するには、マイクの上部をタップします。マイクの現在のミュートステータスは、マイク LED に表示されます。マイク LED ミュートステータスレッドミュートオフオフミュートオンドキュメント番号 480HX-MICQC.A01 6 ページ/ 16 HyperX QuadCast...
Page 152: Pc または Mac での使用
PC または Mac での使用付属の USB ケーブルを使って、マイクを PC または Mac の USB ポートに接続します。 Windows マイクを PC に適切な設定で構成するには、以下の手順を実行します。 1. システムトレイのサウンドアイコンを右クリックし、[サウンド]を選択します。ドキュメント番号 480HX-MICQC.A01 7 ページ/ 16 HyperX QuadCast...
Page 153 再生 2. [ ]タブで[Speakers HyperX QuadCast] を選択し、[既定値に設定]ボタンをクリックします。録音 3. [ ]タブで[Microphone HyperX QuadCast]を選択し、[既定値に設定]ボタンをクリックします。ドキュメント番号 480HX-MICQC.A01 8 ページ/ 16 HyperX QuadCast...
Page 154 マイクを macOS の適切な設定で構成するには、以下の手順を実行します。 1. 「システム環境設定」を開き、「サウンド」を選択します。ドキュメント番号 480HX-MICQC.A01 9 ページ/ 16 HyperX QuadCast...
Page 155 「出力」タブで「HyperX QuadCast」を選択します。「入力」タブで「HyperX QuadCast」を選択します。ドキュメント番号 480HX-MICQC.A01 10 ページ/ 16 HyperX QuadCast...
Page 156: Ps4™での使用
PS4™での使用付属の USB ケーブルを使って、マイクを PS4 の USB ポートに接続します。マイクを PS4 に最適な設定で構成するには、以下の手順を実行します。 1. PS4 のメインメニューから[設定]>[周辺機器]>[オーディオ機器]に移動します入力機器 2. [ ]に[USB Headset (HyperX QuadCast)]を設定します出力機器 3. [ ]に[USB Headset (HyperX QuadCast)]を設定しますヘッドホンへの出力 4. [ ]に[すべての音声]を設定します音量コントールヘッドホン )を必要な音量に設定しますドキュメント番号 480HX-MICQC.A01 11 ページ/ 16...
Page 157: ヘッドホンの接続
ヘッドホンの接続マイクをモニターし、音声を再生するには、ヘッドホンをヘッドホンジャックに接続します。ドキュメント番号 480HX-MICQC.A01 12 ページ/ 16 HyperX QuadCast...
Page 158: マイクモニターのコントロール
マイクモニターのコントロール再生 1. [サウンド]コントロールパネルの[ タブで[Speakers HyperX QuadCast]を右クリックし、[プロパティ]：を選択します。レベル 2. [ ]タブで[マイク]の音量スライダーを調節し、マイクのモニターレベルを調節します。ドキュメント番号 480HX-MICQC.A01 13 ページ/ 16 HyperX QuadCast...
Page 159 Finder アプリを開き、「アプリケーション」の「ユーティリティ」にある「Audio MIDI 設定」に移動します。「」をクリックし、「」列の下にあるチェックボックスをクリック HyperX QuadCast 2 Thru して、マイクモニターのオンとオフを切り替えます。マイクモニターレベルは、PS4 では直接コントロールできません。ドキュメント番号 480HX-MICQC.A01 14 ページ/ 16 HyperX QuadCast...
Page 160: マウントアダプターの取り付け
マウントアダプターの取り付け 1. 付属のマウントアダプターをマイクのブームアームにしっかりと取り付けます。マウントアダプターは、3/8 インチネジと 5/8 インチネジのサイズを対応します。 2. マイクスタンドのつまみネジとナットの両方を外します。 3. マイクからマイクスタンドを外します。 4. マウントアダプターとマイクの取り付け穴を合わせ、つまみネジとナットを使ってアダプターを固定します。ドキュメント番号 480HX-MICQC.A01 15 ページ/ 16 HyperX QuadCast...
Page 161 ご質問、またはセットアップに問題がありますか？ HyperX サポートチームにご連絡ください：hyperxgaming.com/support/ ドキュメント番号 480HX-MICQC.A01 16 ページ/ 16 HyperX QuadCast...
Page 162 HyperX QuadCast 부품 번호 HX-MICQC-BK 문서 번호 480HX-MICQC.A01 1/16 페이지 HyperX QuadCast...
Page 163 개요 ............................3 사양 ............................4 마이크 제어장치 ......................... 5 PC 또는 맥과 사용 ........................7 PS4™에 사용 ........................... 11 헤드폰 연결 ..........................12 마이크 모니터링 조절 ....................... 13 마운트 어댑터 설치 ........................15 문서 번호 480HX-MICQC.A01 2/16 페이지 HyperX QuadCast...
Page 164 개요 A. 원터치 음소거 센서 B. 이득 제어 노브 C. 폴라 패턴 노브 D. 헤드폰 잭 E. USB 케이블 포트 F. USB 케이블 G. 마운트 어댑터* *3/8” 및 5/8” 나사산 크기 모두 지원 문서 번호 480HX-MICQC.A01 3/16 페이지 HyperX QuadCast...
Page 165 마이크: 254g  완충마운트 및 스탠드: 364g  USB 케이블 포함 총: 710g 헤드폰 출력 임피던스: 32 Ω 주파수 응답: 20Hz - 20kHz 최대 파워 출력: 7mW THD: ≤ 0.05%(1kHz/0dBFS) SNR: ≥ 90dB(1kHZ, RL=∞) 문서 번호 480HX-MICQC.A01 4/16 페이지 HyperX QuadCast...
Page 166: 마이크 제어장치
폴라 패턴 노브를 회전해 네 개의 폴라 패턴 중 하나를 선택하십시오. 기호 음향 방향 폴라 패턴 시나리오 스테레오 보컬, 악기 다자 팟캐스트, 전방향 컨퍼런스 콜 팟캐스트, 스트리밍, 카디오이드 보이스오버, 악기 양방향 1 대 1 인터뷰 문서 번호 480HX-MICQC.A01 5/16 페이지 HyperX QuadCast...
Page 167 이득 제어 노브를 회전해 마이크 이득을 조정하십시오. 마이크 음소거 마이크 상단을 눌러 마이크를 음소거/음소거 해제하십시오. 마이크 LED 는 현재 마이크의 음소거 상태를 나타냅니다. 마이크 LED 음소거 상태 빨간색 음소거 끄기 꺼짐 음소거 켜기 문서 번호 480HX-MICQC.A01 6/16 페이지 HyperX QuadCast...
Page 168: Pc 또는 맥과 사용
PC 또는 맥과 사용 포함된 USB 케이블로 PC 나 Mac 에 있는 USB 포트에 마이크를 연결하십시오. Windows 마이크를 PC 에 올바르게 구성하려면 아래 단계를 따르십시오. 1. 시스템 트레이의 소리 아이콘을 오른쪽 클릭하고 소리를 선택합니다. 문서 번호 480HX-MICQC.A01 7/16 페이지 HyperX QuadCast...
Page 169 재생 탭에서 Speakers HyperX QuadCast 를 선택하고 기본 설정 버튼을 클릭하십시오. 녹음 탭에서 Microphone HyperX QuadCast 를 선택하고 기본 설정 버튼을 클릭하십시오. 문서 번호 480HX-MICQC.A01 8/16 페이지 HyperX QuadCast...
Page 170 마이크를 macOS 에 올바르게 구성하려면 아래 단계를 따르십시오. 1. 시스템 환경설정을 열고 사운드를 선택하십시오. 문서 번호 480HX-MICQC.A01 9/16 페이지 HyperX QuadCast...
Page 171 출력 탭에서 HyperX QuadCast 를 선택하십시오. 입력 탭에서 HyperX QuadCast 를 선택하십시오. 문서 번호 480HX-MICQC.A01 10/16 페이지 HyperX QuadCast...
Page 172: Ps4™에 사용
포함된 USB 케이블로 PS4 에 있는 USB 포트에 마이크를 연결하십시오. 마이크를 PS4 에 최적 설정으로 구성하려면 아래 단계를 따르십시오. 1. PS4 메인 메뉴에서 설정 > 주변기기 > 오디오 기기로 이동합니다 입력 기기 를 USB 헤드셋(HyperX QuadCast)으로 설정합니다 출력 기기 를 USB 헤드셋(HyperX QuadCast)으로 설정합니다 헤드폰에 출력...
Page 173: 헤드폰 연결
헤드폰 연결 마이크 모니터링과 재생 오디오를 위해 헤드폰 잭을 헤드폰에 연결하십시오. 문서 번호 480HX-MICQC.A01 12/16 페이지 HyperX QuadCast...
Page 174: 마이크 모니터링 조절
마이크 모니터링 조절 재생 1. 음향 조절 패널의 탭에서, 스피커 HyperX QuadCast 를 오른쪽 클릭하고 속성을 선택합니다. 레벨 탭에서 마이크 볼륨 슬라이더를 조정해 마이크 모니터링 레벨을 조정하십시오. 문서 번호 480HX-MICQC.A01 13/16 페이지 HyperX QuadCast...
Page 175 Finder 앱을 열고 Applications(응용 프로그램) > Utilities(유틸리티) > Audio MIDI Setup (오디오 MIDI 설정)로 이동합니다 2. HyperX QuadCast 2 를 클릭하고 Thru 열 하단의 체크박스를 클릭하여 마이크 모니터링을 켜거나 끄기로 토글 전환하십시오. 마이크 모니터링 수준은 PS4 에서 직접 관리할 수 없습니다.
Page 176: 마운트 어댑터 설치
1. 포함된 마운트 어댑터를 마이크 붐 암에 고정하십시오. 마운트 어댑터는 3/8” 및 5/8” 나사산 크기를 모두 지원합니다. 2. 마이크 스탠드에서 엄지 나사와 너트를 모두 제거하십시오. 3. 마이크 스탠드를 마이크에서 제거하십시오. 4. 마운트 어댑터를 마이크 마운트 구멍에 정렬하고 어댑터를 엄지 나사와 너트로 고정하십시오. 문서 번호 480HX-MICQC.A01 15/16 페이지 HyperX QuadCast...
Page 177 질문 또는 설치 문제가 있으십니까? 다음 주소로 HyperX 지원 팀에 연락하세요. hyperxgaming.com/support/ 문서 번호 480HX-MICQC.A01 16/16 페이지 HyperX QuadCast...
Page 178 HyperX QuadCast หมายเลขช้ ้ น ส้ ว น ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ HX-MICQC-BK หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 1 จาก 16...
Page 179 การต้ ด ต้ ้ ง อะแดปเตอร้ ย ้ ด ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ......................15 หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 2 จาก 16...
Page 180: ภาพรวม
้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้ 3/8 น้ ้ ว และ ้ ้ ้ ้ ้ 5/8 น้ ้ ว ้ ้ หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 3 จาก 16...
Page 181: รายละเอ้ ย ดทางเทคน้ ค
ก้ า ล้ ง ขาออกส้ ง ส้ ด ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ : 7mW THD: ≤ 0.05% (1kHz/0dBFS) SNR: ≥ 90dB (1kHZ, RL=∞) หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 4 จาก 16...
Page 182: ระบบควบค้ ม ไมโครโฟน
้ ้ ้ ้ ้ ้ ้ ้ ส้ ม ภาษณ้ ต ้ ว ต้ อ ต้ ว ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 5 จาก 16...
Page 183 ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ แดง เป้ ด เส้ ย ง ้้ ้ ้้ ้ ้ ด้ บ ้ ้ ป้ ด เส้ ย ง ้ ้ ้้ ้ ้ หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 6 จาก 16...
Page 184: Pc หร้ อ
้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้้ ้ ้้ ้ ้ จากน้ ้ น เล้ อ ก ้ ้ ้ ้ ้ ้้ ้ ้ Sounds หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 7 จาก 16...
Page 185 ้ ้ ้ ้ ้ ้ Recording เล้ อ ก ้้ ้ ้ Microphone HyperX QuadCast จากน้ ้ น คล้ ก ท้ ้ ป ้ ้ ม ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ Set Default หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้...
Page 186 ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ 1. เป้ ด ้้ ้ System Preferences จากน้ ้ น เล้ อ ก ้ ้ ้ ้ ้ ้้ ้ ้ Sound หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า ้ ้ ้ 9 จาก 16...
Page 187 2. จากแท้ บ ้ ้ ้ ้ ้ ้ Output เล้ อ ก ้้ ้ ้ HyperX QuadCast 3. จากแท้ บ ้ ้ ้ ้ ้ ้ Input เล้ อ ก ้้ ้ ้ HyperX QuadCast หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้...
Page 188: การใช้ ก ้ บ Ps4
Settings > Devices > Audio Devices 2. ต้ ้ ง ค้ า ้ ้ ้ ้ Input Device เป้ น ้้ ้ USB Headset (HyperX QuadCast) 3. ต้ ้ ง ค้ า ้ ้ ้ ้ Output Device เป้ น ้้ ้...
Page 189: การเช้ ้ อ มต้ อ เฮดโฟน
้ ้ ้้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้้ ้ ้้ ้ หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า...
Page 190: การควบค้ ม ค้ า การตรวจต้ ด ตามไมโครโฟน
ในแท้ บ ้ ้ ้ ้ ้ Playback คล้ ก ขวาท้ ้ ้ ้ ้ ้ ้ ้ ้ Speakers HyperX QuadCast จากน้ ้ น เล้ อ ก ้ ้ ้ ้ ้ ้้ ้ ้ Properties 2. จากแท้ บ...
Page 191 ้ ้ ้ ้ HyperX QuadCast 2 แล้ ว คล้ ก ท้ ้ ช ้ อ งท้ า เคร้ ้ อ งหมายในคอล้ ม น้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้...
Page 192: การต้ ด ต้ ้ ง อะแดปเตอร้ ย ้ ด
้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ หมายเลขเอกสาร 480HX-MICQC.A01 HyperX QuadCast หน้ า...
Page 193 ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ต้ ด ต้ อ ฝ้ า ยบร้ ก ารของ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ ้ HyperX ได้ ท ้ ้ ้ ้ ้ hyperxgaming.com/support/ หมายเลขเอกสาร...
Page 194 HyperX QuadCast Mã sản phẩm HX-MICQC-BK Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 1 / 16...
Page 195 Sử dụng với PC hoặc Mac ...................... 7 Sử dụng với PS4™ ........................ 11 Kết nối tai nghe ........................12 Điều khiển giám sát tai nghe ....................13 Cài đặt bộ chuyển đổi giá ..................... 15 Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 2 / 16...
Page 196: Tổng Quát
C. Núm chọn kiểu định hướng D. Giắc tai nghe E. Cổng cáp USB F. Cáp USB G. Bộ chuyển đổi giá* *Hỗ trợ kích thước răng ốc 3/8” và 5/8” Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 3 / 16...
Page 197: Thông Số Kỹ Thuật
Trở kháng: 32 Ω Đáp tuyến tần số: 20Hz - 20kHz Công suất đầu ra tối đa: 7mW Tổng độ biến dạng sóng hài (THD): ≤ 0,05% (1kHz/0dBFS) SNR: ≥ 90dB (1kHZ, RL=∞) Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 4 / 16...
Page 198: Nút Điều Khiển Micrô
Tình huống Nổi Lời ca, nhạc cụ Podcast nhiều người, Đa chiều cuộc gọi hội nghị Podcast, truyền phát, Cardioid thuyết minh, nhạc cụ Phỏng vấn mặt Hai chiều đối mặt Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 5 / 16...
Page 199: Đèn Led Của Micrô
Chạm vào đỉnh của micrô để tắt tiếng/bật tiếng của micrô. Đèn LED của micrô sẽ thể hiện trạng thái tắt tiếng hiện tại của micrô. Đèn LED của micrô Trạng thái tắt tiếng Đỏ Đang bật tiếng Đang tắt tiếng Tắt Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 6 / 16...
Page 200: Sử Dụng Với Pc Hoặc Mac
Để bảo đảm micrô được cấu hình đúng trên máy tính, hãy làm theo các bước dưới đây: 1. Nhấp chuột phải vào biểu tượng âm thanh trên khay hệ thống và chọn Sounds. Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 7 / 16...
Page 201 2. Trên thẻ Playback, chọn Speakers HyperX QuadCast và nhấp vào nút Set Default . 3. Trên thẻ Recording, chọn Microphone HyperX QuadCast và nhấp vào nút Set Default . Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 8 / 16...
Page 202 Để bảo đảm micrô được cấu hình đúng trên macOS, hãy làm theo các bước dưới đây: 1. Mở System Preferences và chọn Sound. Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 9 / 16...
Page 203 2. Trên tab Output, chọn HyperX QuadCast. 3. Trên tab Input, chọn HyperX QuadCast. Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 10 / 16...
Page 204: Sử Dụng Với Ps4
Để bảo đảm micrô được cấu hình với thiết lập tối ưu trên PS4, hãy làm theo các bước dưới đây: 1. Từ trình đơn chính của PS4, vào Settings > Devices > Audio Devices 2. Đặt Input Device thành USB Headset (HyperX QuadCast) 3. Đặt Output Device thành USB Headset (HyperX QuadCast) 4.
Page 205: Kết Nối Tai Nghe
Kết nối tai nghe Kết nối tai nghe với giắc tai nghe trên micrô để theo dõi micrô và phát lại âm thanh. Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 12 / 16...
Page 206: Điều Khiển Giám Sát Tai Nghe
Điều khiển giám sát tai nghe 1. Từ bảng điều khiển Sound, trên tab Playback, nhấp chuột phải vào Speakers HyperX QuadCast và chọn Properties. 2. Trên tab Levels, điều chỉnh thanh trượt âm lượng Microphone để điều chỉnh mức độ...
Page 207 Mở ứng dụng Finder và vào Applications > Utilities > Audio MIDI Setup 2. Nhấp vào HyperX QuadCast 2 và nhấp vào hộp kiểm dưới cột Thru để bật hoặc tắt giám sát tai nghe. Không thể trực tiếp điều khiển mức độ giám sát tai nghe trên PS4.
Page 208: Cài Đặt Bộ Chuyển Đổi Giá
3. Tháo chân đế micrô ra khỏi micrô. 4. Căn bộ chuyển đổi giá với các lỗ lắp micrô và gắn bộ chuyển đổi bằng ốc vặn tay và đai ốc. Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 15 / 16...
Page 209 Có câu hỏi hay gặp vấn đề về cài đặt? Liên hệ nhóm hỗ trợ HyperX tại: hyperxgaming.com/support/ Tài liệu số 480HX-MICQC.A01 HyperX QuadCast Trang 16 / 16...
Page 210 HyperX QuadCast 产品型号 HX-MICQC-BK 文档编号 480HX-MICQC.A01 第 1 页，共 16 页 HyperX QuadCast...
Page 211 目录概述 ............................3 规格 ............................4 麦克风控件..........................5 与 PC 或 Mac 一起使用 ......................7 与 PS4™ 一起使用 ........................11 连接耳机 ..........................12 控制耳机监控 ........................... 13 安装支座适配器 ........................15 文档编号 480HX-MICQC.A01 第 2 页，共 16 页 HyperX QuadCast...
Page 212 概述 A. 点击静音传感器 B. 增益控制旋钮 C. 极性模式旋钮 D. 耳机插孔 E. USB 电缆端口 F. USB 连接线 G. 支座适配器* *支持 3/8” 和 5/8” 螺纹规格文档编号 480HX-MICQC.A01 第 3 页，共 16 页 HyperX QuadCast...
Page 213 灵敏度：-36dB（1kHz 时 1V/Pa）线缆长度：3 米重量：  麦克风：254 克  缓冲支座和立架：364 克  含 USB 线缆的总重量：710 克耳机输出阻抗：32 Ω 频率响应：20Hz - 20kHz 最大功率输出：7mW 总谐波失真 (THD)：≤ 0.05% (1kHz/0dBFS) SNR：≥ 90dB (1kHZ, RL=∞) 文档编号 480HX-MICQC.A01 第 4 页，共 16 页 HyperX QuadCast...
Page 214: 麦克风控件
麦克风控件选择一种极性模式旋转极性模式旋钮，从四种极性模式中选择其中一种。符号声音方向极性模式情景立体声声乐，乐器全向多人播客，电话会议播客，流媒体，心型旁白，乐器双向面对面谈话文档编号 480HX-MICQC.A01 第 5 页，共 16 页 HyperX QuadCast...
Page 215 调节增益控制旋转增益控制旋钮，以调节麦克风增益。麦克风静音按触麦克风顶部，以静音麦克风/取消麦克风静音。麦克风 LED 灯将指明麦克风当前的静音状态。麦克风 LED 灯静音状态红色关闭静音关闭打开静音文档编号 480HX-MICQC.A01 第 6 页，共 16 页 HyperX QuadCast...
Page 216: 与 Pc 或 Mac 一起使用
与 PC 或 Mac 一起使用用随附的 USB 线缆将麦克风连接到 PC 或 Mac 上的 USB 端口。 Windows 为确保在 PC 上正确配置麦克风，请按如下步骤设置： 1. 右键单击系统托盘上的声音图标，并选择声音。文档编号 480HX-MICQC.A01 第 7 页，共 16 页 HyperX QuadCast...
Page 217 播放 2. 在选项卡上，选择扬声器 HyperX QuadCast，并单击设置默认值按钮。录音 3. 在选项卡上，选择麦克风 HyperX QuadCast，并单击设置默认值按钮。文档编号 480HX-MICQC.A01 第 8 页，共 16 页 HyperX QuadCast...
Page 218 为确保在 macOS 上正确配置麦克风，请按如下步骤设置： 1. 打开系统偏好并选择声音。文档编号 480HX-MICQC.A01 第 9 页，共 16 页 HyperX QuadCast...
Page 219 输出 2. 在选项卡上，选择 HyperX QuadCast。输入 3. 在选项卡上，选择 HyperX QuadCast。文档编号 480HX-MICQC.A01 第 10 页，共 16 页 HyperX QuadCast...
Page 220: 与 Ps4™ 一起使用
与 PS4™ 一起使用用随附的 USB 线缆将麦克风连接到 PS4 上的 USB 端口。为确保麦克风在 PS4 上配置了最优设置，请按如下步骤设置： 1. 从 PS4 主菜单中，转至设置 > 设备 > 音频设备输入设备 2. 将设置为 USB 耳机 (HyperX QuadCast) 输出设备 3. 将设置为 USB 耳机 (HyperX QuadCast) 输出到耳机 4. 将...
Page 221: 连接耳机
连接耳机将耳机连接至麦克风上的耳机插孔，以监控麦克风并播放视频。文档编号 480HX-MICQC.A01 第 12 页，共 16 页 HyperX QuadCast...
Page 222: 控制耳机监控
控制耳机监控播放 1. 打开“声音”控制面板，在选项卡上右键单击扬声器 HyperX QuadCast，并选择属性。 2. 在级别选项卡上调整麦克风音量滑块，以调整麦克风监控的级别。文档编号 480HX-MICQC.A01 第 13 页，共 16 页 HyperX QuadCast...
Page 223 打开“Finder”应用程序，转至应用程序 > 实用程序 > 音频 MIDI 设置 2. 单击 HyperX QuadCast 2，然后单击“Thru”列下的复选框，以打开或关闭麦克风监控。不能在 PS4 上直接控制麦克风监控级别。文档编号 480HX-MICQC.A01 第 14 页，共 16 页 HyperX QuadCast...
Page 224: 安装支座适配器
安装支座适配器 1. 将随附的支座适配器固定在麦克风悬臂上。支座适配器支持 3/8” 和 5/8” 螺纹规格。 2. 从麦克风支架上取下拇指螺丝和螺母。 3. 从麦克风上取下麦克风立架。 4. 将支座适配器与麦克风支座孔对齐，并用拇指螺丝和螺母固定适配器。文档编号 480HX-MICQC.A01 第 15 页，共 16 页 HyperX QuadCast...
Page 225 存有疑问或遇到设置问题？请联系 HyperX 支持团队：hyperxgaming.com/support/ 文档编号 480HX-MICQC.A01 第 16 页，共 16 页 HyperX QuadCast...
Page 226 HyperX QuadCast 產品型號 HX-MICQC-BK 文件號碼：480HX-MICQC.A01 第 1 頁，共 16 HyperX QuadCast...
Page 227 目錄概觀 ............................3 產品規格 ............................ 4 麥克風控制 ..........................5 使用於 PC 或 Mac ........................7 使用於 PS4™ .......................... 11 連接麥克風 ..........................12 控制麥克風收音音量 ........................ 13 安裝轉接頭 ..........................15 文件號碼：480HX-MICQC.A01 第 2 頁，共 16 HyperX QuadCast...
Page 228 概觀 A. 觸控式靜音控制 B. 增益控制旋鈕 C. 指向性型式旋鈕 D. 耳機插孔 E. USB 線連接埠 F. USB 線 G. 安裝用轉接頭* *支援 3/8” 和 5/8” 螺紋尺寸文件號碼：480HX-MICQC.A01 第 3 頁，共 16 HyperX QuadCast...
Page 229: 產品規格
頻率響應：20Hz - 20kHz 靈敏度：-36dB (1kHz 時為 1V/Pa) 線長：3m 重量：  麥克風：254g  避震架及底座：364g  含 USB 線總重：710g 耳機輸出阻抗：32 Ω 頻率響應：20Hz - 20kHz 最大功率輸出：7mW 總諧波失真: ≤ 0.05% (1kHz/0dBFS) SNR: ≥ 90dB (1kHZ, RL=∞) 文件號碼：480HX-MICQC.A01 第 4 頁，共 16 HyperX QuadCast...
Page 230: 麥克風控制
麥克風控制選擇指向性型式轉動旋鈕，切換指向性型式。符號收音方向指向性型式適用情境立體聲人聲、樂器多人 podcast、全向性電話會議 Podcast、心型實況、旁白、樂器雙指向面對面採訪文件號碼：480HX-MICQC.A01 第 5 頁，共 16 HyperX QuadCast...
Page 231 調整增益控制轉動控制旋鈕來調整麥克風增益。靜音麥克風觸控麥克風上方可啟用或解除麥克風靜音。LED 燈將顯示目前的麥克風靜音狀態。麥克風 LED 指示燈靜音狀態指示燈亮起 (紅色) 麥克風收音中指示燈熄滅麥克風靜音文件號碼：480HX-MICQC.A01 第 6 頁，共 16 HyperX QuadCast...
Page 232: 使用於 Pc 或 Mac
使用於 PC 或 Mac 透過隨附的 USB 線將麥克風連接到 PC 或 Mac 上的 USB 連接埠。 Windows 為了確保麥克風在電腦上是以正確設定運作，請依照以下步驟進行設置： 1. 以右鍵按下系統工具列的音量圖示，並選擇 [音效]。文件號碼：480HX-MICQC.A01 第 7 頁，共 16 HyperX QuadCast...
Page 233 播放 2. 在[ ]分頁，選擇[喇叭 HyperX QuadCast]後，點選[設為預設裝置]按鍵。錄製 3. 在[ ]分頁，選擇[麥克風 HyperX QuadCast]後，點選[設為預設裝置]按鍵。文件號碼：480HX-MICQC.A01 第 8 頁，共 16 HyperX QuadCast...
Page 234 為了確保麥克風在 macOS 上是以正確設定運作，請依照以下步驟進行設置： 1. 開啟[系統偏好設定]後，選擇[聲音]。文件號碼：480HX-MICQC.A01 第 9 頁，共 16 HyperX QuadCast...
Page 235 輸出 2. 在[ ]分頁，選擇[HyperX QuadCast]。輸入 3. 在[ ]分頁，選擇[HyperX QuadCast]。文件號碼：480HX-MICQC.A01 第 10 頁，共 16 HyperX QuadCast...
Page 236: 使用於 Ps4
使用於 PS4™ 透過隨附的 USB 線將麥克風連接到 PS4 上的 USB 連接埠。為了確保麥克風在 PS4 上是以最佳化設定運作，請依照以下步驟進行設置： 1. 在 PS4 主選單，前往[設定] > [裝置] > [音效裝置] 輸入裝置 2. 將[ ]設定為[USB 耳機] (HyperX QuadCast) 3. 將[ 輸出裝置 ]設定為[USB 耳機] (HyperX QuadCast) 4. 將[ 輸出至耳機 ]設定為[所有聲音 ] 音量控制...
Page 237: 連接麥克風
連接麥克風將耳機連接至麥克風上的耳機插孔，即可透過耳機即時監控麥克風錄音內容和播放聲音。文件號碼：480HX-MICQC.A01 第 12 頁，共 16 HyperX QuadCast...
Page 238: 控制麥克風收音音量
控制麥克風收音音量播放 1. 在音效控制台的[ ]分頁，以右鍵點選 [喇叭 HyperX QuadCast ]並選擇[內容]。等級 2. 在[ ]分頁，調整[麥克風]音量滑桿，即可調整麥克風收音音量。文件號碼：480HX-MICQC.A01 第 13 頁，共 16 HyperX QuadCast...
Page 239 開啟 [Finder] 應用程式並前往 [應用程式]>[工具程式]>[音訊 MIDI 設定] 監聽 2. 點擊 [HyperX QuadCast 2] 並點擊 [ ] 欄位下方的核取方塊，即可開關麥克風監聽。您無法在 PS4 直接控制麥克風監聽音量。文件號碼：480HX-MICQC.A01 第 14 頁，共 16 HyperX QuadCast...
Page 240: 安裝轉接頭
安裝轉接頭 1. 將隨附的安裝轉接器固定於麥克風吊臂。轉接頭支援 3/8” 和 5/8” 螺紋尺寸。 2. 轉動麥克風支架上的螺釘。 3. 將麥克風從支架上拆下。 4. 將轉接頭與麥克風安裝孔對齊，並使用螺釘和螺母固定。文件號碼：480HX-MICQC.A01 第 15 頁，共 16 HyperX QuadCast...
Page 241 有任何安裝或使用問題？請聯絡 HyperX 支援團隊，網址為： hyperxgaming.com/support/ 文件號碼：480HX-MICQC.A01 第 16 頁，共 16 HyperX QuadCast...

HyperX QuadCast Mode D'emploi

English

Español

Deutsch

Français

Italiano

Português

Polski

Русский

Türkçe

日本語

조선말/한국어

ไทย

Tiếng VIệt

汉语

Les langues disponibles

Liens rapides

Chapitres

Manuels Connexes pour HyperX QuadCast

Sommaire des Matières pour HyperX QuadCast

Table des Matières
