L'extension Art. RF10VEDO / RF32VEDO
ne peut pas être installée dans le boîtier en
métal Art. BOXMETAL

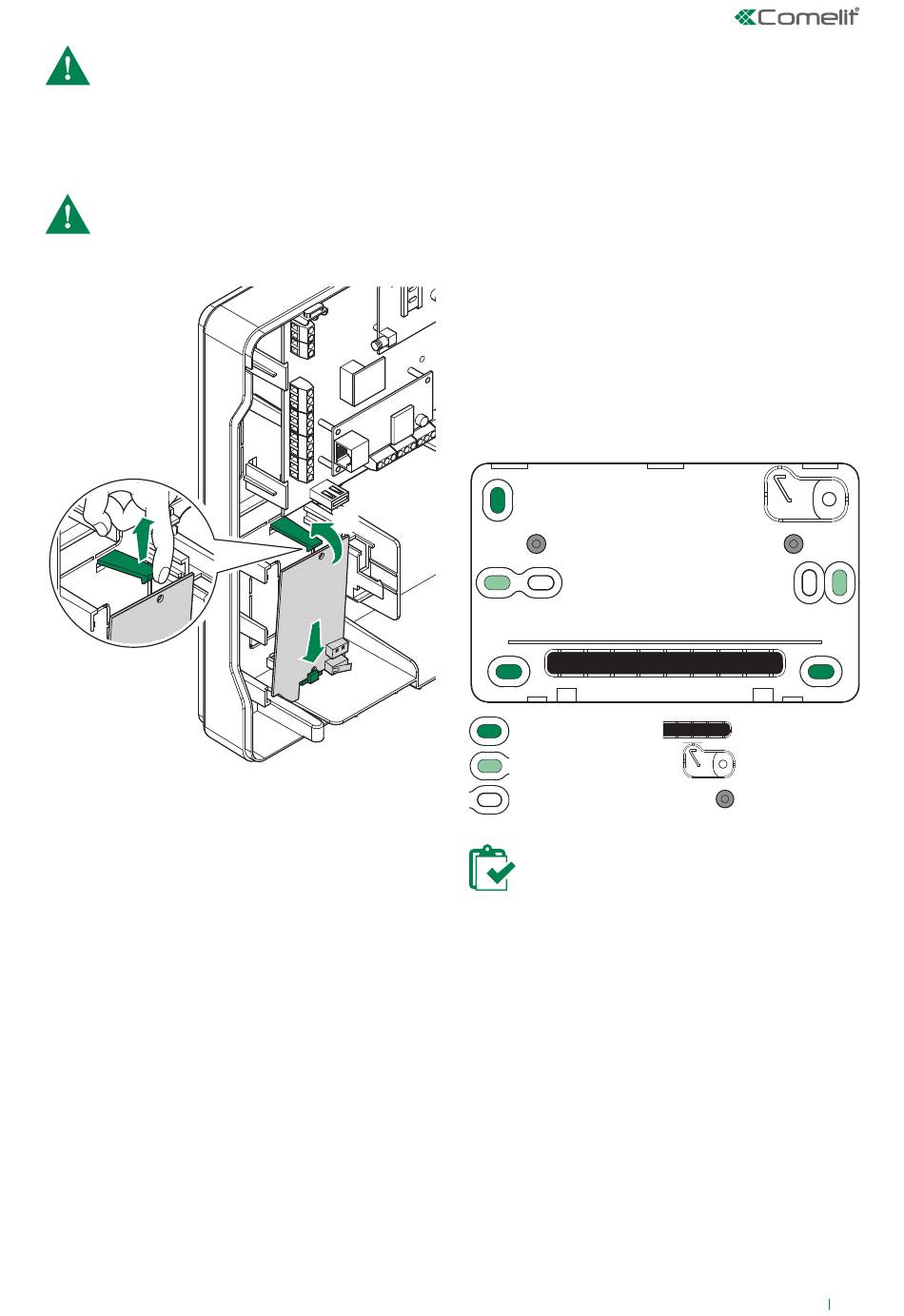

MONTAGE DE L'EXTENSION ART. VEDORF DANS
LE BOÎTIER ART. BOXPLASTIC
Pour
plus
d'informations
BOXPLASTIC,
technique du système Vedo.
2
sur
l'Art.
consulter
le
manuel
CLACK!
3
1
MONTAGE DE L'EXTENSION ART. RF10VEDO /
RF32VEDO DANS LE BOÎTIER PLASTIQUE POUR
EXTENSIONS
Les extensions sur le bus Art. RF10VEDO /
RF32VEDO sont livrées avec le boîtier en plastique
conforme à la norme EN50131. Ceci permet de
pouvoir également les installer à l'extérieur des
articles BOXPLASTIC et BOXMETAL.
Possibilité de monter le boîtier en saillie ou dans des
boîtiers muraux à encastrer. Sur la face inférieure,
une section prédécoupée assure le passage des
câbles et dans l'angle supérieur droit, une autre
section prédécoupée assure la protection anti-
pillage au niveau d'un orifice de fixation.
Le module d'extension est fixé sur le fond du boîtier
par 2 vis autotaraudeuses.
Le couvercle est fixé sur le fond par trois points sur la
partie supérieure et deux clips élastiques sur la partie
inférieure. Deux vis de sûreté évitent l'ouverture
accidentelle ou involontaire.
Orifices de fixation au mur
Orifices de fixation en option
Orifices de fixation en option
prédécoupés
Pour garantir la protection anti-pillage,
l'orifice associé à la zone prédécoupée
avec fonction anti-pillage devra toujours
être ancré à la paroi. Si cette section n'est
pas ancrée, la protection anti-pillage ne
sera pas assurée.
IMPORTANT : en phase de remontage
de la carte d'extension dans son boîtier,
vérifier si la sécurité anti-pillage (tout à
gauche en s'aidant des illustrations page
4) reste fermée par la languette qui part de
la zone prédécoupée sur le boîtier.
Pour garantir la conformité aux normes
EN50131-1 et EN50131-3, les contacts anti-
sabotage et anti-pillage des extensions
RF10VEDO / RF32VEDO, si ces dernières
sont installées à l'extérieur du boîtier de
la centrale, doivent être validés et, par
conséquent, leurs pontages doivent être
désinsérés.
Orifice de passage des
câbles
Orifice anti-pillage
Orifices de fixation de
la carte
3
