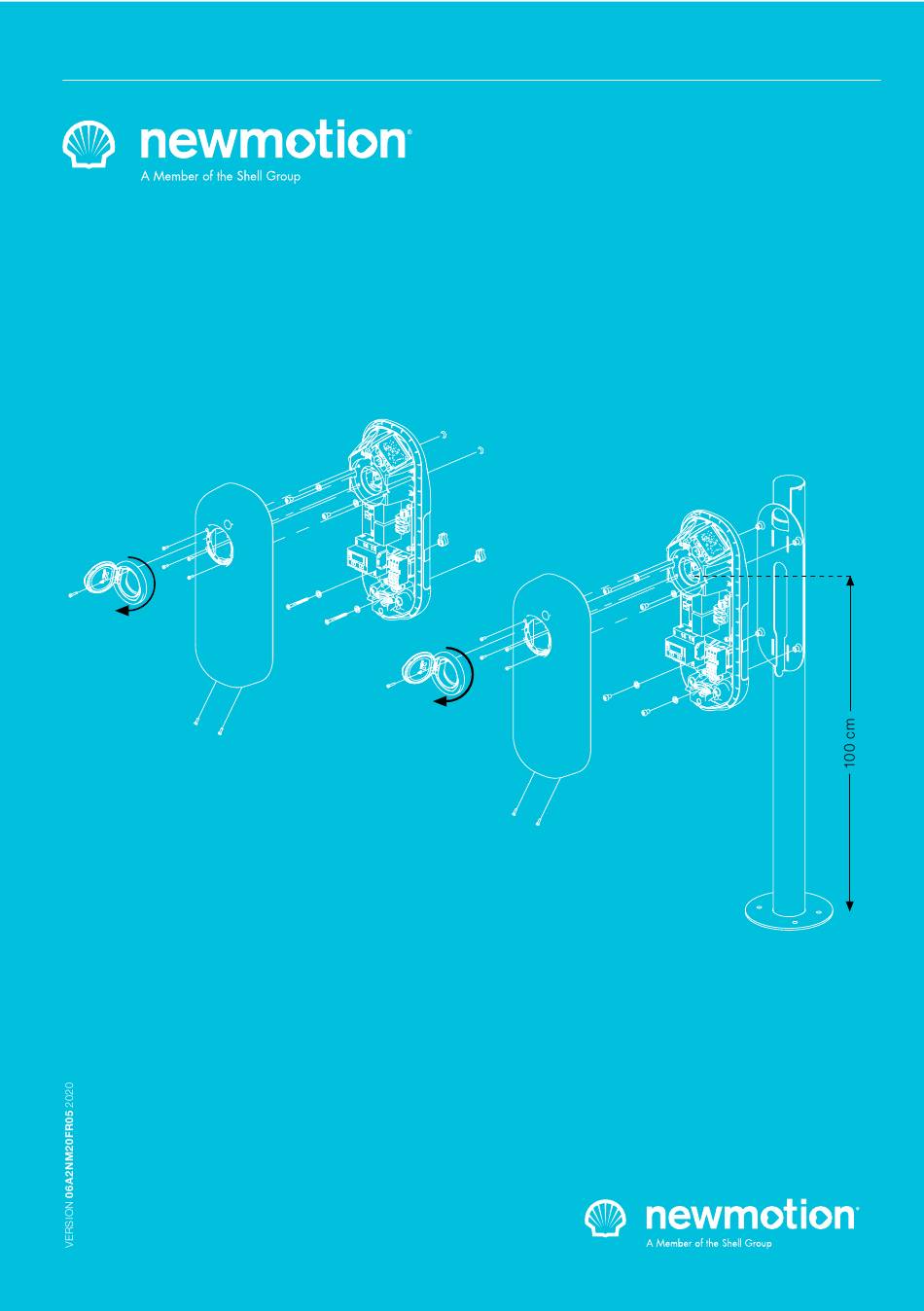

- Page 1 MANUEL D’INSTALLATION – FR Home Basic Edition 7 Home Basic Edition 22...
-
Page 3: Avertissement De Sécurité + Prudence
1. INTRODUCTION 1.1 DESCRIPTION DU PRODUIT ET déterminer si ce composant peut être utilisé avec les UTILISATION PRÉVUE composants de l’installation existante. Merci d’avoir choisi une borne de recharge pour véhicule Avant d’allumer La borne de recharge, vérifiez que électrique NewMotion (EV). la source d’alimentation disponible correspond aux paramètres de configuration du produit, comme décrit Ce point de charge est destiné... -
Page 4: Fonctionnement Des Bornes De Recharge
2. FONCTIONNEMENT DES BORNES DE RECHARGE Cette borne de recharge sélectionnée n’est pas connectée à un back office. Aucun service en ligne ou support à distance n’est disponible pour ce point de facturation. En cas d’erreur ou de problème, une assistance sur site est nécessaire de la part de l’installateur. -
Page 5: Vue D'ensemble Des Produits
3. VUE D’ENSEMBLE DES PRODUITS 3.1 MONTAGE, CONTENU DE LA BOITE ET OUTILS REQUIS Point de facturation du contenu des Outils nécessaires et matériel emballages supplémentaire (non fournis) Montage mural - Borne de recharge ; - 4x vis à tête cylindrique autotaraudeuses - Œillets en caoutchouc (différentes de 6,3 mm x 70 mm (DIN 7981C) en tailles) ;... -
Page 6: Spécifications Techniques
3. VUE D’ENSEMBLE DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES Format du numéro de série Home Basic 7,4 kW 06A _ _ _ _ _ _ Format du numéro de série Home Basic 22 kW 06B _ _ _ _ _ _ Capacité... -
Page 7: Spécifications Techniques (Suite)
3. VUE D’ENSEMBLE DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 % Plage de pression d’air de fonctionnement 860 hPa à 1060 hPa Hauteur maximale de montage de la prise 1,5 mètre au-dessus du sol Hauteur de prise conseillée 1 mètre au-dessus du sol... -
Page 8: Aperçu Du Produit
3. VUE D’ENSEMBLE DES PRODUITS 3.3 APERÇU DU PRODUIT Indicateur d’état Type 2 EV Prise de courant et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | P8 0520NM19INT05... -
Page 9: Aperçu Des Connexions | Version 7,4 Kw
3. VUE D’ENSEMBLE DES PRODUITS 3.4.1 APERÇU DES CONNEXIONS | VERSION 7,4 KW Connexion des fils de phase Connexion par fil neutre Connexion au fil de terre Raccordement à la terre Câble Poteau de mise d’alimentation à la terre Serre-câble INSTALLATIEHANDLEIDING –... -
Page 10: Aperçu Des Connexions | Version 22 Kw
3. VUE D’ENSEMBLE DES PRODUITS 3.4.2 APERÇU DES CONNEXIONS | VERSION 22 KW Connexion des câbles électriques Phase 1 Phase 2 Phase 3 Neutre Terre Câble de données à décharge de tension Raccordement à la terre Poteau de mise à la terre Serre-câble Entrée du câble d’alimentation... -
Page 11: Aperçu De L'installation Des Accessoires
3. VUE D’ENSEMBLE DES PRODUITS 3.4.3 APERÇU DE L’INSTALLATION DES ACCESSOIRES Interrupteurs rotatifs et commutateurs DIP pour le courant maximum, la gestion dynamique de la puissance et la configuration du verrouillage des câbles (voir chapitre 6) Modèle de 22 kW RJ12 –... -
Page 12: Détails De L'installation
4. DÉTAILS DE L’INSTALLATION Il incombe à l’électricien de sélectionner la section de câble et les protections électriques appropriés à chaque situation et conformes aux réglementations applicables. Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;... -
Page 13: Procédure D'installation
5. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- faciliter le passage du câble d’alimentation ; vous qu’il y a suffisamment d’espace pour effectuer le Étape 2 : Fixez le câble d’alimentation à l’aide du serre- travail correctement. câble ;... -
Page 14: Aperçu Des Connexions
5. PROCÉDURE D’INSTALLATION La connexion du câble d’alimentation sur le bornier du connectées à la borne de recharge et au module de point de charge doit correspondre aux L1, L2 et L3 de la gestion dynamique de la puissance et alimentées, la borne de recharge. -
Page 15: Configuration Locale
6. CONFIGURATION LOCALE 6.2 CADRE DE GESTION DYNAMIQUE DE L’édition Home Basic peut être configurée localement à l’aide des commandes rotatives et des commutateurs DIP PUISSANCE de la borne de recharge. Activez la gestion dynamique de la puissance si le TC pour la borne de recharge de 7,4 kW ou le module de Assurez-vous que la borne de recharge n’est pas encore gestion dynamique de la puissance pour une borne de... -
Page 16: Dépannage
7. MANUEL D’UTILISATION ET DÉPANNAGE 7.1 UTILISATION RÉGULIÈRE 7.2 DÉPANNAGE La première étape consiste à connecter votre voiture à la borne de recharge en branchant le câble de charge, la VOYEZ-VOUS UNE LUMIÈRE ROUGE SUR VOTRE session démarre automatiquement. POINT DE CHARGEMENT ? Si c’est le cas, cela signifie que votre véhicule ne se Lorsque la voiture a configuré...
