Manuels Connexes pour VDO M4 WR
Sommaire des Matières pour VDO M4 WR

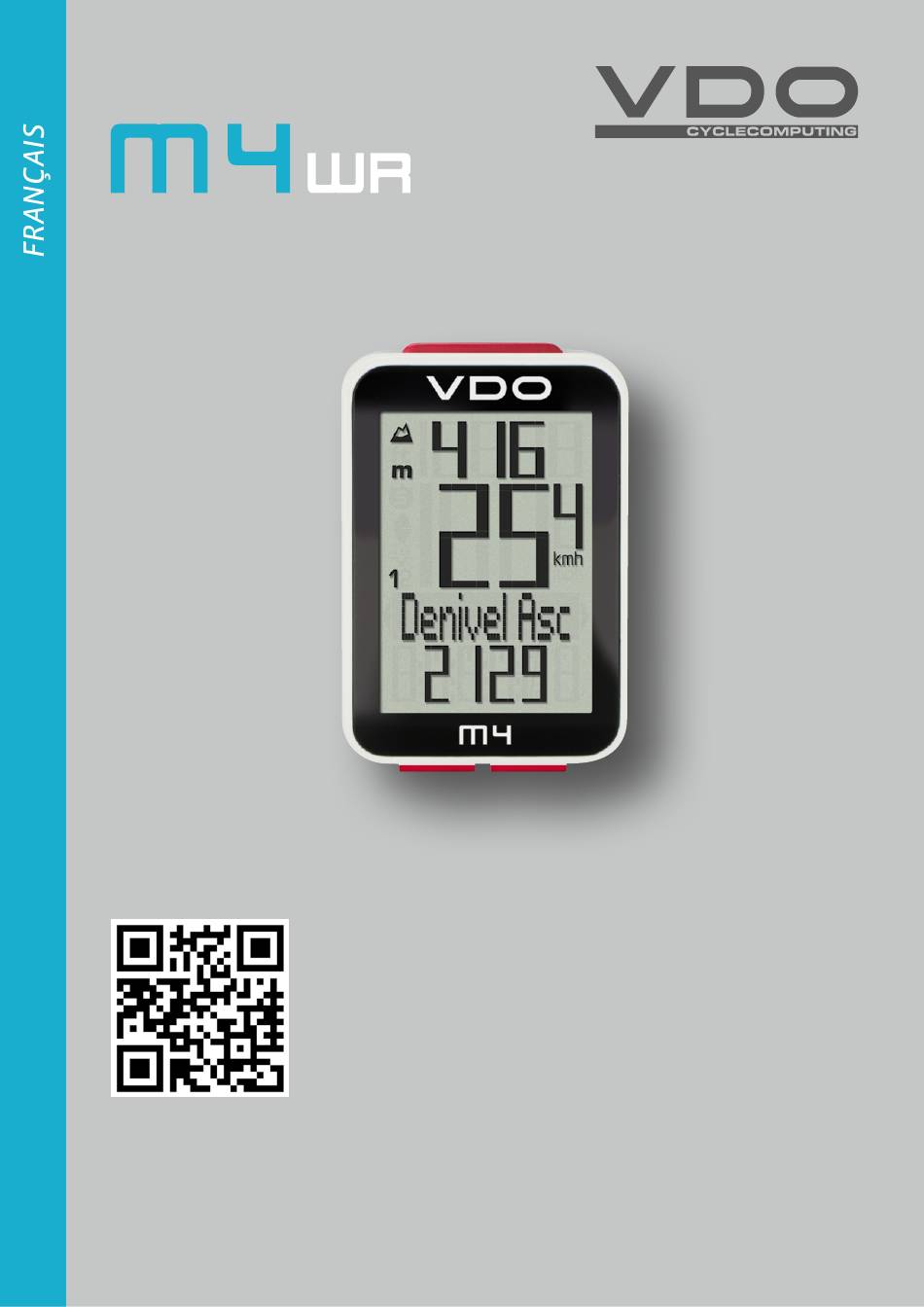

- Page 1 Vidéo de montage Vidéo d’utilisation Vidéo de réglage www.vdocyclecomputing.com/service...
-
Page 2: Contenu De L'emballage
M4 WR Préface Merci ! En choisissant un compteur VDO, vous avez choisi d'accorder votre confiance à un appareil d'une très grande qualité technique. Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à utiliser au mieux les fonctions de votre compteur. -
Page 3: Table Des Matières
M4 WR Sommaire ....................... Ecran Réglage du navigateur ...................... Touches Mise à zéro du navigateur ........................Fonctions Compteur partiel ............Consultation des valeurs totales Mise à zéro du compteur partiel ........Manipulation pendant le trajet Mise à... -
Page 4: Ecran
M4 WR Ecran Le VDO M4 est doté d'un grand écran parfaitement lisible. Cet écran peut être subdivisé en quatre parties : Zone 1 : Zone 1 L'altitude actuelle reste en permanence affichée dans la partie supérieure de l'écran. Zone 2 Zone 2 : La vitesse actuelle s'affiche juste en-dessous. - Page 5 ” Le VDO M4 peut être utilisé avec 2 vélos. Les symboles 1 et 2 vous indiquent si votre VDO M4 utilise les réglages du vélo 1 ou ceux du vélo 2. La sélection du vélo 1 ou du vélo 2 est décrite à la page 42.
-
Page 6: Touches
M4 WR Touches Le VDO M4 est doté de 3 touches : En mode “Fonctions” : – Retour en arrière dans les fonctions – Ouverture du mode “Réglages” (maintenir la touche enfoncée) – Consultation des valeurs totales pour la distance et le temps, Dénivelé en montée/descente (maintenir la touche... - Page 7 M4 WR Fonctions Le VDO M4 est doté des fonctions suivantes : Vitesse actuelle La vitesse actuelle reste en permanence affichée à l'écran. Avec une roue d'une circonférence de 2155 mm, la vitesse maximale possible est de 199 kmh ou 124mph.
-
Page 8: Vitesse Moyenne
La vitesse maximale est indiquée avec une précision de deux décimales. Temps partiel Le VDO M4 est doté d'un compteur partiel. Le compteur partiel est comparable à un chronomètre. Lorsque le compteur partiel est démarré, celui-ci enregistre les temps partiels, comme un chronomètre. -
Page 9: Navigateur
– compter ou décompter au départ de cette valeur. L'utilisation du navigateur est décrit à la page 38. Température Le VDO M4 est doté d'un affichage de température. La température s'affiche par paliers de 0,1 degré. Heure L'heure actuelle s'affiche ici en mode “24 H” ou “12 H”. -
Page 10: Fonctions De La Touche Alti
M4 WR Fonctions de la touche ALTI La touche ALTI permet de consulter les informations relatives à l'altitude suivantes : Montée / Descente actuelle Affichage de la montée / descente, en pourcent. Dénivelé en montée L'altitude parcourue en montée pour le tour actuel s'affiche ici. -
Page 11: Dénivelé En Descente
M4 WR Fonctions de la touche ALTI Dénivelé en descente Cette fonction affiche le dénivelé parcouru en descente pour le tour actuel. Descente moyenne La descente moyenne pour le tour actuel s'affiche ici. Descente maximale La descente maximale parcourue jusqu'ici pour le tour actuel s'affiche ici. -
Page 12: Distance Totale
M4 WR Consultation des valeurs totales Distance totale 1 (total de tous les tours quotidiens avec le vélo 1) La distance totale est de maximum 99 999 km ou miles. Le compteur de la distance totale revient à zéro lorsque cette valeur est dépassée. -
Page 13: Manipulation Pendant Le Trajet
Si vous faites une pause et le M4 se trouve toujours dans son support, le compteur passe en mode de veille après 5 minutes. La désignation du modèle VDO M4 et l'heure apparaissent alors à l'écran. Lorsque vous redémarrez après la pause, le VDO M4 redémarre grâce à... -
Page 14: Montage Du Support Du Guidon Et Du Capteur
Placer l‘aimant pour rayon autour d‘un rayon extérieur. Le cœur en forme de bâton de l‘aimant est ici orienté de sorte que le logo VDO pointe vers le capteur. Aligner l‘aimant sur la marque du capteur sur le capteur, avec un écart d‘env. -
Page 15: Mise En Place Du Compteur Dans Son Support
M4 WR Mise en place du compteur dans le support Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon. LoCk Comment procéder ? ETAPE 1 : UnLoCk Placez le compteur dans son support, tourné à “10 heures”. -
Page 16: Langue
M4 WR Réglages – Langue Vous pouvez régler les langues suivantes pour l'affichage à l'écran du VDO M4 : – Allemand – Anglais – Français – Italien – Espagnol – Hollandais – Polonais Comment procéder ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. - Page 17 Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 18: Réglages - Unités De Mesure
M4 WR Réglages – Unités de mesure Le réglage des unités de mesure vous permet de déterminer les formats de mesure pour : – la vitesse (kmh ou mph) – l'altitude (mètres ou pieds) – la température (°C ou °F) –... - Page 19 Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 20: Réglages - Circonférence / Taille Des Roues
M4 WR Réglages – Circonférence / Taille des roues Le VDO M4 vous permet de régler la circonférence de roulement de vos roues en millimètres ou en sélectionnant Circonfé- Circonfé- les pneus adéquats dans un tableau. rence de rence de... - Page 21 M4 WR Réglages – Circonférence / Taille des roues Comment régler la taille des roues ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. Avec la touche BIKE, passez des Totals aux Réglages. Ouvrez le réglage avec la touche SET.
- Page 22 Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
- Page 23 Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 24: Réglages - Heure
M4 WR Réglages – Heure Avec le VDO M4, vous pouvez régler l'heure au format “12 heures AM/PM” ou au format “24 heures”. Le format de l'heure est défini dans les réglages des unités de mesure (cf. page 18). Comment régler l'heure ? Maintenez la touche SET enfoncée jusqu'à... - Page 25 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 26: Altitude De Départ
M4 WR Réglages – Altitude de départ Le M4 vous permet de régler deux altitudes de départ différentes. L'altitude de départ 1 peut être l'altitude de votre domicile et l'altitude de départ 2, celle de votre lieu de vacances. L'altitude de départ est nécessaire pour calculer l'altitude mesurée par le capteur de pression atmosphérique sur... -
Page 27: Réglages - Altitude Actuelle
Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”. Réglages – Altitude actuelle Outre les deux altitudes de départ, le M4 permet de régler l'altitude actuelle. - Page 28 M4 WR Réglages – Altitude actuelle Vous pouvez régler l'altitude actuelle en mètres ou saisir la pression atmosphérique au-dessus du niveau de la mer. Nous vous expliquons tout d'abord le réglage de l'altitude actuelle en mètres (ou pieds). Confirmez “Altitude” au moyen de la touche SET.
- Page 29 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 30: Distance Totale
M4 WR Réglages – Valeurs totales / Distance totale Vous pouvez régler la distance totale parcourue sur le VDO M4. Vous pouvez ainsi p.ex. saisir vos données au début de la nouvelle saison cycliste. La distance totale peut être réglée séparément pour le vélo 1 et le vélo 2. - Page 31 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 32: Temps Total
M4 WR Réglages – Valeurs totales / Temps total Un temps total peut être réglé sur le VDO M4. Vous pouvez, p.ex., régler votre temps total (total des temps de tous les tours) au début d'une nouvelle saison. Le réglage peut être effectué... - Page 33 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 34: Réglages - Valeurs Totales / Dénivelé En Montée
M4 WR Réglages – Valeurs totales / Dénivelé en montée Un dénivelé annuel en montée peut être réglé sur le VDO M4. Vous pouvez procéder à ce réglage au début de la nouvelle saison ou si vous souhaitez reprendre les données de votre compteur cycle actuel dans votre nouveau VDO M4. - Page 35 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 36: Réglages - Valeurs Totales / Dénivelé En Descente
Vous pouvez procéder à ce réglage au début de la nouvelle saison ou si vous souhaitez reprendre les données de votre compteur cycle actuel dans votre nouveau VDO M4. Comment procéder ? Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre. - Page 37 BIKE ou ALTI vous permettent d'accéder aux autres réglages. Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET ou la touche BIKE enfoncée. Le menu “Réglages” se ferme. Le VDO M4 revient en mode “Fonctions”.
-
Page 38: Réglage Du Navigateur
M4 WR Réglage du navigateur Le navigateur est un second compteur des kilomètres quotidiens, totalement indépendant. Le navigateur peut – être remis à zéro aussi souvent que souhaité pendant un tour, – être réglé sur une distance, – compter ou décompter au départ d'une distance réglée. -
Page 39: Mise À Zéro Du Navigateur
Une fois tous les chiffres réglés, confirmez la saisie avec la touche SET. Le message Set OK apparaît à l'écran. Le VDO M4 revient en mode “Fonctions”. Mise à zéro du navigateur Le navigateur peut être mis à zéro aussi souvent que vous le souhaitez. -
Page 40: Compteur Partiel
M4 WR Compteur partiel Le VDO M4 est doté d'un compteur partiel pour les temps et distances ; celui-ci fonctionne à la façon d'un chronomètre. Lorsque le compteur partiel fonctionne, le temps et la distance parcourue pendant ce temps sont enregistrés. -
Page 41: Mise À Zéro Du Compteur Partiel
– Temps partiel Mise à zéro des données du tour après le trajet Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M4 est prêt pour le tour suivant. ATTENTION : Votre distance totale (total des kilomètres parcourus), votre temps total et votre dénivelé... -
Page 42: Choix Du Vélo - Vélo 1 Ou Vélo 2
M4 WR Choix du vélo – Vélo 1 ou Vélo 2 Le VDO M4 peut être utilisé avec 2 vélos. Les données sont enregistrées et mémorisées séparément pour chaque vélo. Réglez ici avec quel vélo vous roulez. Comment procéder ? Maintenez les touches BIKE et SET enfoncées... -
Page 43: Recalibrage De L'altitude Avant Le Départ
M4 WR Recalibrage de l'altitude avant le départ Pourquoi le M4 doit-il être recalibré ? La pression atmosphérique actuelle est mesurée par le M4 et convertie en une valeur d'altitude. En fonction de la météo, la pression atmosphérique change chaque jour. L'affichage de l'altitude actuelle change donc en permanence. - Page 44 M4 WR Recalibrage de l'altitude avant le départ Outre la possibilité de choisir entre deux altitudes de départ, il est également possible de régler une valeur sous “Altit actuelle”. Ceci est utile lorsque vous ne démarrez ni de votre altitude de départ 1, ni de votre altitude de départ 2.
- Page 45 M4 WR Recalibrage de l'altitude avant le départ La saisie au moyen de la pression atmosphérique est pratique lorsque vous vous situez à un endroit dont vous ne connaissez pas l'altitude. La pression atmosphérique au-dessus du niveau de la mer est convertie par le M4 pour obtenir l'altitude actuelle.
-
Page 46: Mode D'éclairage
M4 WR Activation / Désactivation du mode d'éclairage Le M4 dispose d'une fonction d'éclairage de l'écran. Pour utiliser l'éclairage de l'écran, vous devez activer le mode d'éclairage. Comment procéder ? Appuyez simultanément sur les touches SET et ALTI. Le mode d'éclairage est alors actif. -
Page 47: Affichage De L'état Des Piles
M4 WR Affichage de l'état de la pile Le VDO M4 est doté d'un affichage de l'état de la pile. Un avertissement s'affiche à l'écran lorsque la pile passe sous un certain niveau de tension. Cet avertissement peut être effacé en appuyant sur une touche au choix. -
Page 48: Conditions De Garantie
M4 WR Conditions de garantie VDO Cycle Part offre une garantie de 2 ans à compter de En cas de réclamation fondée, vous recevrez un appareil la date d'achat pour votre compteur VDO. La garantie porte de rechange comparable. Le remplacement par un modèle sur les défaillances du matériel ou les erreurs de traitement... -
Page 49: Elimination Des Défaillances
M4 WR Elimination des défaillances Défaillance Cause possible Remède Demi-segments dans l’affichage Le logiciel du compteur ne fonctionne Retirer la pile et la remettre en place. (par ex. après un remplacement de la pas correctement après un changement pile) de la pile. -
Page 50: Caractéristiques Techniques
M4 WR Caractéristiques techniques Compteur : Plage de mesure -- Temps : env. 49 (H) x 38 (l) x 12 (P) mm jusqu'à 99:59:59 (HH:MM:SS) Plage de mesure -- Distance quotidienne : Poids du compteur : jusqu'à 9 999,99 km ou mi Plage de mesure -- Navigateur : env. -
Page 51: Elimination Correcte De Ce Produit (Déchets Électriques)
Déclaration de conformité UE Nous, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstraße, Allemagne, déclarons que, s‘il est utilisé comme prévu, le compteur cycle VDO M4, répond aux exigences essentielles spécifiées dans les directives CE. Vous trouverez la déclaration de conformité à l‘adresse : www.vdocyclecomputing.com. - Page 52 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
