8. Communication
8.1 Licznik OR-WE-514 i OR-WE-515 fonctionnent avec du RS485 suivant le protocol Modbus-RTU.
Paramètres standard: Compteur ID: 1, débit en bauds: 9600 bits par seconde, bit de données: 8, parité: pair, bit de transmission: 1.
La connexion entre le protocole MODBUS-RTU et l'application est réalisée via un hub série RS485.
La connexion entre le convertisseur et le compteur doit être réalisée avec un câble de communication RS485 à deux fils.
Installation :
Pour une configuration et une lecture correctes des mesures du compteur, vous devez d'abord installer le logiciel, qui doit être téléchargé
gratuitement sur le site internet du fabricant.
Mesures disponibles
1.
Modbus ID
2.
Modbus Baudrate
3.
LCD Display state
4.
Grid Frequency
5.
Voltage
6.
Current
fig.3

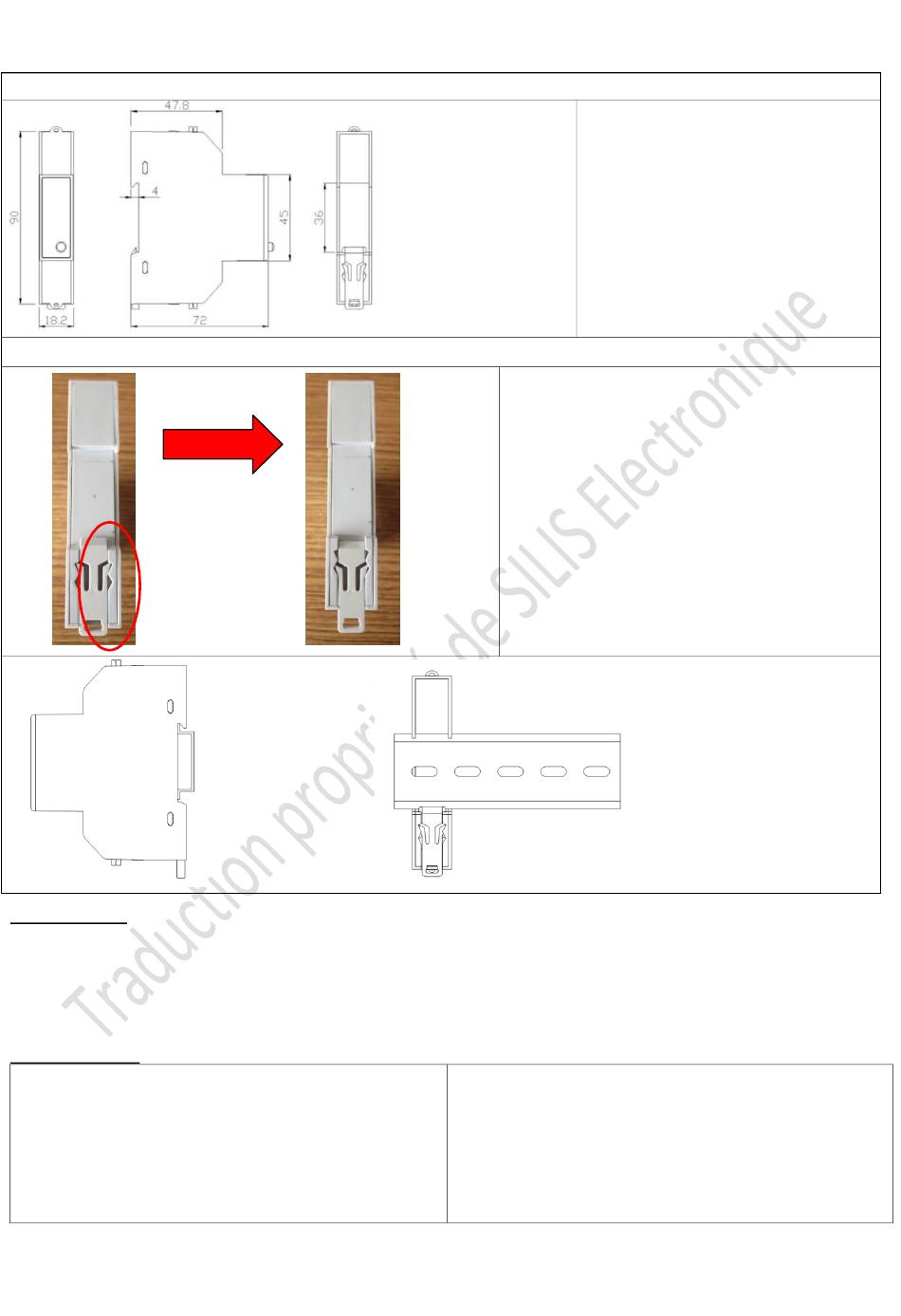

6. DIMENSIONS
7. MONTAGE
1. Coupez l'alimentation.
2. Choisissez un rail DIN standard de 35
mm pour fixer le compteur.
3. Poussez la pince pour rail DIN, voir les
détails sur les figures 1 et 2
4. Installez le compteur sur le rail DIN.
5. Câblez le compteur suivant le schéma de
raccordement.
6. Après la connexion, scellez le couvercle.
fig.2
7.
Active Power
8.
Reactive Power
9.
Apperent Power
10. Power Factor
11. Active Energy
12. Reactive Energy
Hauteur 95,3 mm
Largeur 18,2 mm
Profondeur 72 mm
Poid net: 0,1kg
fig.4
