Gestion de température
Stand: Okt-09 0024094100
Mécanisme thermostat programmable
Instructions d'utilisation

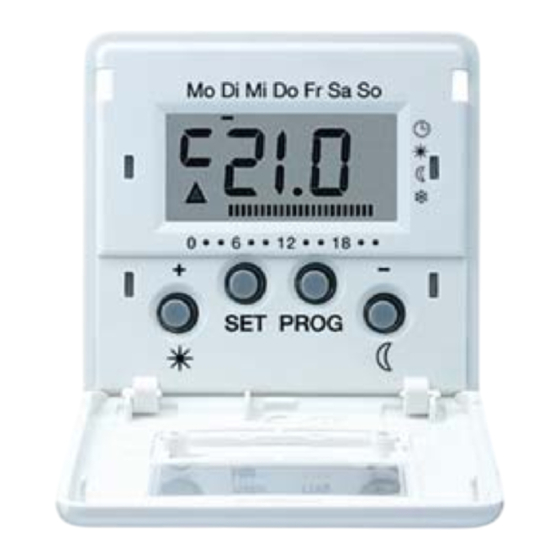

Thermostat programmable avec afficheur
LCD
Mécanisme thermostat programmable
1. Commande fondamentale du thermostat ....................................... 2
2. Détail des affichages et des touches .............................................. 2
3. Comment fonctionne le thermostat................................................. 3
4. Mettre le thermostat en service ....................................................... 3
4.1. Prolonger la phase de chauffage (fonction fête)........................... 4
4.2. Terminer la fonction fête ............................................................... 5
d'économie) .................................................................................. 5
d'abaissement............................................................................... 5
d'abaissement............................................................................... 5
4.6. Désactiver la température d'abaissement .................................... 6
4.7. Régler une température individuelle ............................................. 6
4.8. Désactiver la température individuelle.......................................... 7
4.9. Verrouillage des touches .............................................................. 7
5. Réglages dans le menu programme ............................................... 7
5.1. Régler la date et l'heure - élément de menu Uhr ......................... 8
5.3. Annuler les modifications des niveaux de température: ............. 10
5.5. Consulter les moments de commutation .................................... 10
5.6. Modifier un moment de commutation ......................................... 11
5.7. Effacer un moment de commutation........................................... 11
5.8. Effacer tous les moments de commutation ................................ 12
5.9. Insérer un nouveau moment de commutation ............................ 12
5.10. Annuler les réglages du programme temporisé.......................... 13
5.12. Régler la période de vacances ................................................... 14
Thermostat programmable,
Art. N°.: UT 238 D, UT 238 E
Publicité
Table des Matières
Manuels Connexes pour Jung UT 238 D
Sommaire des Matières pour Jung UT 238 D
-
Page 1: Table Des Matières
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Instructions d’utilisation Thermostat programmable avec afficheur Mécanisme thermostat programmable 1. Commande fondamentale du thermostat ........2 2. Détail des affichages et des touches ..........2 3. -
Page 2: Commande Fondamentale Du Thermostat
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 5.13. Effacer la période de vacances ..........15 5.14. Activer/désactiver la fonction de protection contre le gel – élément de menu FrSt ..............16 5.15. -
Page 3: Comment Fonctionne Le Thermostat
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 5. Symbole pour le mode de fonctionnement "température de protection contre le gel". 6. Le mode de fonctionnement respectivement actuel est indiqué ici à... -
Page 4: Prolonger La Phase De Chauffage (Fonction Fête)
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E L'affichage de l'heure clignote 1. Appuyez sur les touches + ou - jusqu'à ce que vous ayez réglé l'heure désirée. Format de l'heure Vous pouvez faire afficher l'heure au format normal de 24 heures (0H...23H) ou au format américain du matin (12AM...11AM) et de... -
Page 5: Terminer La Fonction Fête
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Après quelques secondes sans actionnement de touche, l'écran revient à l'affichage normal. Au bord inférieur de l'écran clignote la période réglée à l'aide de la fonction fête. -
Page 6: Désactiver La Température D'abaissement
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Cette commutation est conservée jusqu'à ce que vous reveniez au programme temporisé normal. 2. Appuyez sur la touche P pour revenir au programme temporisé... -
Page 7: Désactiver La Température Individuelle
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 4.8. Désactiver la température individuelle Vous pouvez désactiver la température individuelle à tout moment: 1. Appuyez sur la touche P pour désactiver la température individuelle. -
Page 8: Régler La Date Et L'heure - Élément De Menu Uhr
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 3. Appuyez sur la touche S pour sélectionner l'élément de menu. 5.1. Régler la date et l'heure – élément de menu Uhr Vous pouvez modifier la date et l'heure à tout moment à volonté. -
Page 9: Modifier Les Niveaux De Température - Élément De Menu Temp
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Procédez maintenant de la même manière pour les autres réglages, à savoir: • les minutes – l'heure est réglée après confirmation avec S •... -
Page 10: Annuler Les Modifications Des Niveaux De Température
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 4. Procédez de manière similaire pour régler la température d'abaissement et la température de protection contre le gel. Après la dernière confirmation avec S, vous revenez automatiquement dans le menu programme. -
Page 11: Modifier Un Moment De Commutation
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 5.6. Modifier un moment de commutation 1. Allez au menu programme à l'élément de menu ProG (voir page 7). 2. Appuyez sur la touche S pour un moment de commutation existant. -
Page 12: Effacer Tous Les Moments De Commutation
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 5.8. Effacer tous les moments de commutation Avec cette fonction, vous pouvez effacer tous les moments de commutation mémorisés. Ceci peut p. ex. être utile lorsqu'un changement complet du programme temporisé... -
Page 13: Annuler Les Réglages Du Programme Temporisé
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 6. Procédez de la même manière pour les autres réglages, à savoir: • les minutes • le jour – les jours de la semaine Lu-Di sont d'abord proposés un par un ici, ensuite les groupes Sa-Di, Lu-Ve, Lu-Sa et Lu-Di. -
Page 14: Régler Le Programme De Vacances - Élément De Menu Urlb
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E • Les moments de commutation redondants (moments de commutation dans le programme temporisé qui ne conduisent à aucun changement du niveau de température) ne sont pas automatiquement reconnus ni supprimés. -
Page 15: Effacer La Période De Vacances
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 4. Confirmez avec la touche S. Le jour commence à clignoter. 5. Appuyez sur les touches + ou - pour régler le jour. 6. Appuyez à nouveau sur la touche S. -
Page 16: Activer/Désactiver La Fonction De Protection Contre Le Gel - Élément De Menu Frst
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 5.14. Activer/désactiver la fonction de protection contre le gel – élément de menu FrSt Vous pouvez ici uniquement activer de manière durable la fonction de protection contre le gel. -
Page 17: Nettoyer Le Thermostat
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Procédez comme suit pour revenir au programme temporisé normal: 1. Dans l'affichage normal, appuyez sur la touche P pendant au moins 5 secondes pour arriver au menu programme. -
Page 18: Montage
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E • Poser la sonde de sol du thermostat dans un tube de protection de sonde. Si vous utilisez un tube de protection de sonde ouvert, fermez-celui-ci avec un bouchon, afin que ni la colle pour carrelage ni le matériau de la chape ne puissent pénétrer dans le... -
Page 19: Fonctions De Sécurité
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Il y a 6 bornes prévues pour le raccordement: 1 - Sonde externe 2 - Sonde externe 3 – N 4 – N 5 - L' (contact de relais avec potentiel) 6 - L Grâce à... -
Page 20: Mise En Service (Réglage De Base)
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E 10. Mise en service (réglage de base) Indication importante concernant les modifications dans le menu des paramètres Les modifications dans ce menu devraient uniquement être effectuées par des spécialistes, aucun fonctionnement de régulation judicieux... - Page 21 Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Lorsqu'un paramètre est modifié et confirmé avec S, le menu des paramètres passe automatiquement au paramètre suivant. Avec la touche P, vous pouvez à tout moment revenir au programme temporisé...
- Page 22 Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Si la température réelle descend en dessous de la valeur de consigne de la valeur réglée ici, le relais est à nouveau activé (mode de fonctionnement chauffage).
- Page 23 Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Optimisation de montée en température (E) L'optimisation de montée en température détermine à l'aide de cycles de chauffage antérieurs le comportement du local dans le temps et calcule avec cette valeur la constante de temps nécessaire pour atteindre à...
-
Page 24: Réinitialisation De Tous Les Réglages (Reset)
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Version de logiciel (-) Cet élément de menu permet de consulter la version de logiciel actuellement installée. Indiquer la version de logiciel En cas de signalisation de problèmes techniques ou d'effets secondaires indésirables, indiquez toujours la version du logiciel installé... -
Page 25: Prestation De Garantie
Gestion de température Thermostat programmable, Mécanisme thermostat programmable Art. N°.: UT 238 D, UT 238 E Principe de fonctionnement 1.C (pas de principe de fonctionnement de limiteur) Tension de crête de dimensionnement 4,0 kV Degré d'encrassement Température ambiante admissible 0 à + 50 °C Boîtier:...
