BEA WM 12-156C Mode D'emploi

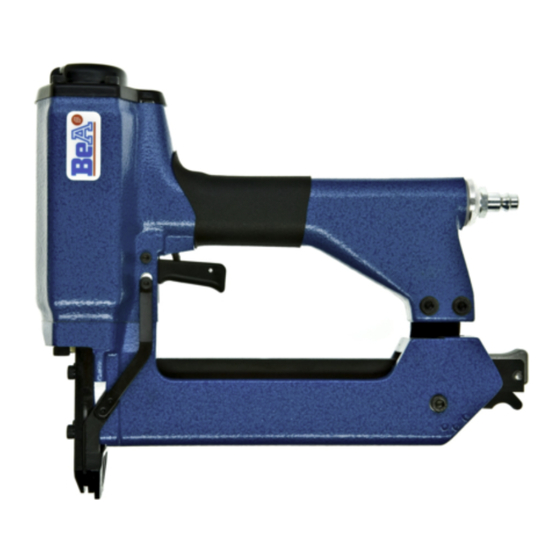

Druckluftnagler Typ WM 12-156C
[1] Abmessungen: L = 90 ; H = 261 B = 70 mm;
[2] Gewicht: 2,8 kg.
[3]Zulässiger Luftdruck: 8 bar,
[4]empfohlener Betriebsdruck: 6 - 8 bar.
[5]Luftverbrauch pro Eintreibvorgang bei 6 bar:
1.5 l freie Luft.
[6]Eintreibgegenstand: Wellennägel Typ WM, WMS
in den Längen von 6, 9 und 12 mm.
[7]A-bewerteter Einzelereignis-
Schalleistungspegel L Wa, 1s = 87 dB
[8]A-bewerteterEinzelereignis-
Emission Schalldruckpegel
am Arbeitsplatz L pA, 1s = 79 dB
[9]*Vibrationskennwert 4m/s²
[10] Magazinart: Oberlader
[11] Ladekapazität: min 75 Wellennägel
[12] Luftanschluß: 9 bis 10 mm Nennweite
Diese Ersatzteilliste/Servicehinweise bildet mit
dem beiliegenden Benutzer-Handbuch
Betriebsanleitung. Bitte vor
aufmerksam lesen und Sicherheitshinweise
unbedingt beachten.
Beladen des Magazins
Bei Lieferung ist das Magazin für 9 mm lange
Wellennägel eingestellt. Für 6 mm oder 12 mm lange
Wellennägel muß es wie folgt umgestellt werden:
Schraube 13301140 herausdrehen und Anschlag
14401754 sowie Magazinboden 14401751 nach
hinten herausziehen. Den Magazinboden wieder in der
gewünschten Position ( Bild 1) einführen und Anschlag
sowie Schraube wieder montieren.
Auswechseln der O-Ringe
Ventilstange
Die vier Schrauben 13301121 herausdrehen und die
Kappe komplett abheben (Bild 2). Den Kappeneinsatz
14403592 und die Ventilbuchse 14401690 seitlich
mit einem kleinen Schraubendreher anheben und dem
Gehäuse entnehmen (Bild 3). Mit einer Spitzzange
Hauptventil 14406965 und Ventilstange 14401597
nach oben aus dem Gehäuse ziehen (Bild 4). Defekte O-
Ringe ersetzen und leicht gefettet wieder montieren (O-
Ring Fett 13301706).
Austausch des Treibers und des Kolbens
Die vier Schrauben 13301121 herausdrehen und die
Kappe komplett abheben (Bild 2). Mit dem von unten in
den Treiberkanal eingeführten
Kolben-Treibereinheit sowie das Hauptventil und den
Kappeneinsatz nach oben aus dem Naglergehäuse
hinausdrücken (Bild 5). Den Kolben fest in einen
Schraubstock spannen (Bild 6) und mit einem Dorn von
3,5 mm sorgfällig Stift 14401573 und Spannhülse
13300260 hinausdrücken. Defekte Teile ersetzen und
Kolben-O-Ring 13300130 vor dem Einsetzen mit O-
Ring-Fett 13301706 einfetten.
Auswechseln des Puffers und des Zylinders
Die vier Schrauben 13301121 herausdrehen,Kappe
komplett abheben (Bild 2)
14403592, Hauptventil 14406965, Ventilbuchse
14401690 sowie Ventilstange 14401597 wie oben
beschrieben demontieren. Dann den Nagler umdrehen
und kräftig auf eine plane Holzplatte schlagen (Bild 7).
Durch die Erschütterung löst sich der Zylinder und die
aus Puffer, Zylinder und Kolben mit Treiber bestehende
Einheit läßt sich leicht dem Gehäuse entnehmen.
Defekte Teile erstzen, die Zylinder-O-Ringe leicht
gefettet O-Ring-Fett 13301706 einsetzen.
Pneumatic Stapler Type WM 12-156C
This Spare parts list/service instructions and the
enclosed Operator's Manual constitute the
Operating Instructions. Before using read both
and strictly observe safety instructions.
In the German section of the spare parts list the
technical data are listed under codes [ ] (also see User
Manual).
Attention!Always disconnect
air supply and empty magazine before
attempting any repair. Always fix the cap with a
torque wrench adjusted to 7 Nm.
Loading of magazine
The tool is delivered with magazine adjusted for 9 mm
corrugated fasteners. For 6 mm and 12 mm fastener
lengths adjust magazine as follows:Take out allen bolt
13301140 and withdraw stop 14401754 as well as
magazine bottom 14401751. Then reset magazine
bottom in required position (fig 1), reassemble stop and
tighten bolt again.
Changing O-rings on vale system and valve shaft
Take out bolts 13301121 and remove the complete
cap (fig 2). Lift cap insert 14403592 and valve bush
14401690 laterally wiht a smal screw driver and
remove them from the housing (fig 3). Pull main valve
14406965 and valve shaft 14401597 with pointed
pliers out of the housing (fig 4). Replace damaged O-
rings and grease before refitting wth special grease
13301706
Removal of piston and driver blade
Take out bolts 13301121 and remove the complete
cap (fig 2). The piston with drover blade,The main valve
and the cap insert can now be removed by using a
spare driver blade and pushing it from below (fig 5).
Grip the piston into a vice ( fig 6) and tap out carefully
pin 14401573 and split pin 13300260 with a pin
punch of 3,5 mm. Replace damaged parts and grease
piston O-ring 13300130 befor refitting with spezial
grease 13301706.
deutsch
1
die
Inbetriebnahme
von Ventil und
2
Ersatztreiber die
und Kappeneinsatz
English
3
the tool from its
Changing of bumper and cylinder
Take out bolts 13301121 and remove complete cap
(fig 2 ). Take out cap insert 14403592 main vale
14406965,valve bush 14401690 and valve shaft
14401597 as described above. Then turm housing
over and tap it on a flat woonden surface (fig 7) to
loosen the cylinder. Bumper, cylinder and piston with
driver blade now can be removed easily from the
housing. Replace damaged parts and grease cylinder
O-rings before refitting with special grease 13301706
Agrafeuse pneumatique type WM 12-156C
Cette Nomenclature des pièces détachées et
instructions de montage et le
l'utilisateur font partie du Mode d'Emploi. Avant
utilisation
veuillez les lire attentivement.
La partie en langue allemande
caractéristiques techniques avec des références [ ]
(voir manuel d'instruction).
Remplacement de pièces défectueuses:
Attention: avant toute manipulation, débrancher
l'alimentation d'air comprimé et décharger le magasin
de pointes. La fixation du capuchon doit être effectuée
obligatoirement à l'aide d'une
réglée à 7 Nm.
Alimentation du chargeur
Lors de la livraison le chargeur est prévu pour
l'ustilisation des agrafes "crocodiles" de 9 mm. Pour des
agrafes "crocodiles de 6 mm ou 12 mm de longueur le
chargeur doit être ajust comme suit: Devisser la vis
cilindrique 13301140 et tirer le butoir 14401754 et le
fond du chargeur 14401751. vers l'arriére. Ensuite
remettre le fond du chargeur en position voulue (fig 1)
et replacer le butoir et la vis.
Remplacement des joints de soupage et de la tige
de soupage
Retirer les quatre vis 13301121 et enlever le
capuchon complet (fig 2). Enlever la douille supérieure
14403592 et la douille de soupage à l'aide d'un petit
tournevis et les retirer du corps (fig 3 ). Avec une pince
pointure faire sortir la soupage principale 14406965
et la tige de soupage (fig 3 ). Changer les joints toriques
défectueux et les graisser légèrement avec la graisse
13301706 avant5 de les replacer dans l'appareil.
Remplacement du marteau et du piston
Retirer les quatre vis 13301121 et enlever le
capuchon complet (fig 2).Avec le marteau de rechange,
faire sortir le piston et le marteau ainsi que la soupage
principale et la douille supérieure (fig 5). Bloquer le
piston correctement dans un étau (fig. 6).Avec un
chassegoupille de 3,5 mm faire sortir soigneusement
l'axe 14401573 et la douille fendue 13300260.
Changer les pièces défectueuses et graisser le joint
torique du piston 13300130 avec la graisse
13301706 avant de le replacer.
Remplacement de l'amortisseur et du cylindre
Retirer les quatre vis 13301121 et enlever le
capuchon complet (fig 2). Enlever ensuite la douille
supérieure 14403592 ,la
14406965, la douille de soupage
soupage 14401597 comme décrit ci-dressus. Faire
pivoter le cloueur et frapper bienà plat sur une planche
en bois (fig 7).Suite à ce choc le cylindre se desserre et
l'amortisseur,le cylindre,le piston avec le marteau se
retireront facilement du corps de l'appareil. Changer les
pièces défectueuses pius graisser légèrement les joints
toriques du cylindre avec la graisse 13301706 avant
de les replacer.
Grapadora neumática tipo WM 12-156C
Esta Lista de piezas e
mantenimiento son partes - junto con las
Instrucciones para el operario - de las normas de
trabajo. Antes del utilizo
detenidamente dichas instrucciones y atender las
instrucciones de seguridad.
En la parte alemana de la lista de repuestos figuran
datos técnicos bajo cifras caracteristicas [ ]. (Véase
también el manual de usuario.)
Cambio de piezas
Importante: Desconectar la máquina de la ali-
mentación de aire comprimido. Vaciar
el cargador de grapas. Fije la tapa con una llave
dinamometrica ajustada a 7 Nm.
Sistema de carga
Suministramos la máquina con cargador para placas
onduladas de 9 mm de largo. Para utilizar placas
onduladas de 6 mm o de 12 mm se debe ajustar el
cargador commo sique: Extraer tormillo 13301140 y
sacar el tope 14401754 asi como el fondo cargador
14401751 hacia atrás. Insertar el fondo en la posición
deseada (fig 1) y montar nuevamente el tope y el
tornillo.
Cambio de aros tóricos de la válvula et del vástago
de la válvula
Extraer los 4 tornillos 13301121 y levantar la tapa
completa (fig 2). Levantar el suplemento de tapa
14403592 y el casquillo de la válvula 14401690 por
el lado con un pequeño destornillador y entonces
sacarlos del cuerpo (fig 3). Con una tenaza de puntas
français
Manuel de
contient les
clé dynamometrique,
soupage principale
, et la tige de
español
instrucciones de
deben leerse
