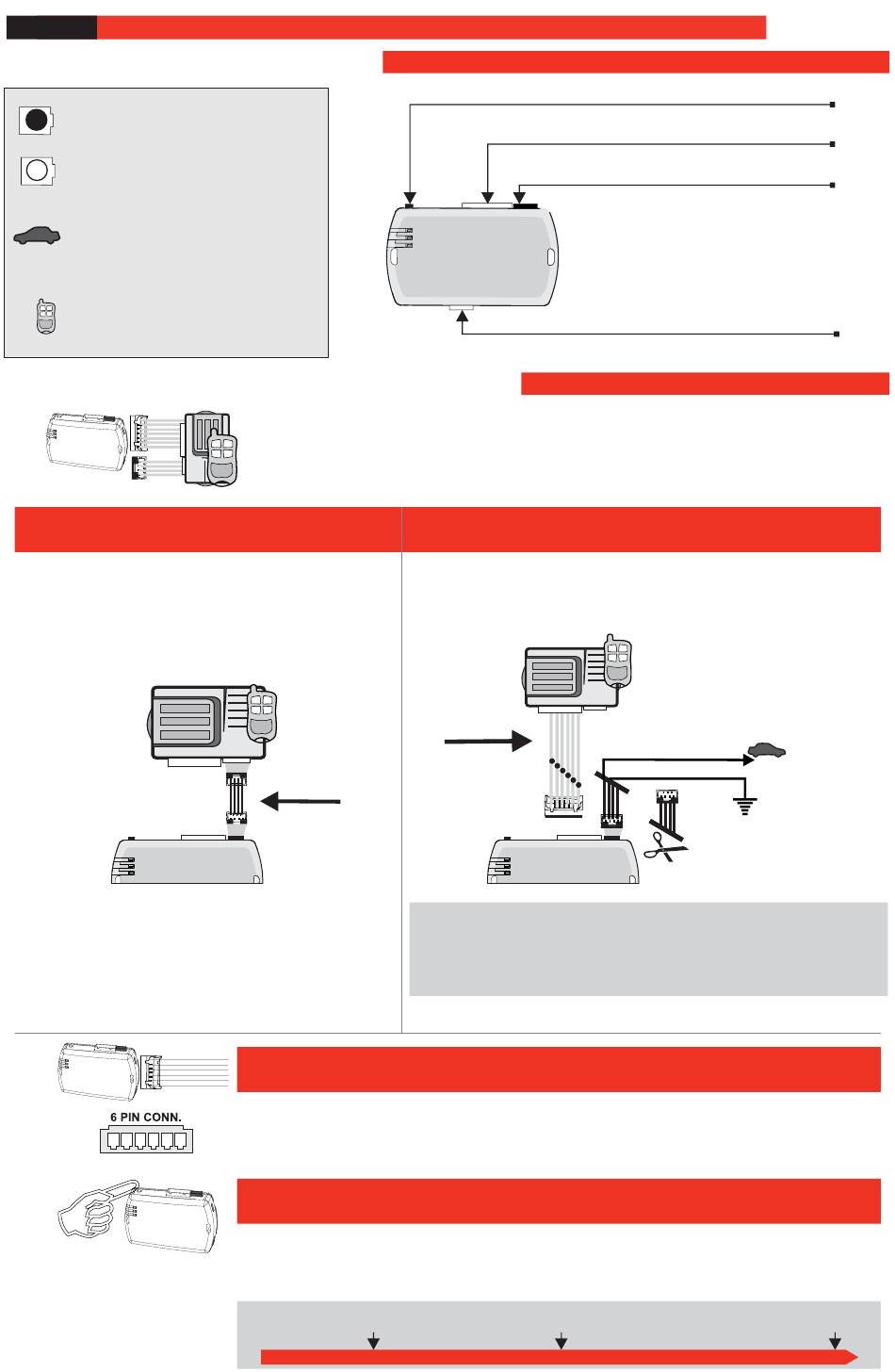

WIRE LEGEND | LEGENDE
Input | Entrée
Output | Sortie
Connect to vehicle
Branchement au véhicule
Connect to Remote-Starter/Alarm
Branchement au démarreur
à distance/Alarme
INSTALLATION PROCEDURE
1
WITH DATA-LINK
AVEC DATA-LlNK
In order to utilize this type of connection the remote-
starter or alarm-system must be compatible with the
Data-link protocol. Consult the installation guide or
visit www.fortinbypass.com/datalink/ for more
information.
Remote
Starter/Alarm
Démarreur à
distance/alarme
Le démarreur à distance ou le système d'alarme doit
être compatible avec le protocole Data-link pour
ces branchements. Consultez le guide d'installation
du démarreur à distance ou du système d'alarme ou
visitez le www.fortinbypass.com/datalink/ pour plus
d'informations.
2
3
THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE
Determine if the remote-
starter or alarm system
supports 2-way Data-Link.
4 Pin
Make the connections
6 Pin Connector (White):
Make the connections associated with
the vehicle from the VEHICLE FIT
GUIDE.
PROGRAMMING
PROCEDURE
Determine the programming procedure
required for the vehicle in the VEHICLE
FIT GUIDE.
Connection number
Numéro de connection
CONNECTION #
Programming Button
Bouton de Programmation
6 pins connector
Connecteur 6 pins
4 pins (Data-Link) connector
Connecteur 4 pins (Data-Link)
Web Update connector
Connecteur pour mise à jour par Internet
Déterminez si le démarreur
à distance ou système
d'alarme est compatible en
Data-Link 2-voies.
WITH OUT DATA-LINK
SANS DATA-LlNK
For all other remote-starters or
alarm-systems perform the
following connections.
Remote
Starter/Alarm
Démarreur à
distance/alarme
6 Pin Conn.
Cut off one plug of the 4 Pin
1
Data-Link connector
2
Connect the Red wire to +12V
3
Connect the Black wire to
Ground
Faire les branchements
6Pins Connecteur (Blanc ):
Effectuez les branchements associés au
véhicule dans le GUIDE DES VÉHICULES.
PROCÉDURE DE
PROGRAMMATION
Déterminez le type de programmation selon
votre véhicule dans le GUIDE DES
VÉHICULES.
Vehicle(s) associated with the procedure
Véhicule(s) associé(s) à la configuration
VEHICLE MAKE MODEL YEAR
SEC-TLA-RIDE
Pour tout autres types de
démarreurs à distance ou
d ' a l a r m e , e ff e c t u e z l e s
branchements suivants.
Red | Rouge +12V
Black | Noir Ground
4 Pin
Coupez l'extrémité du connecteur
1
4 pins Data-Link
2
Connectez le fil rouge au 12V
3
Connectez le fil noir à la masse
du véhicule.
Programming number
Numéro de programmation
PROGRAM: #
RIDE
