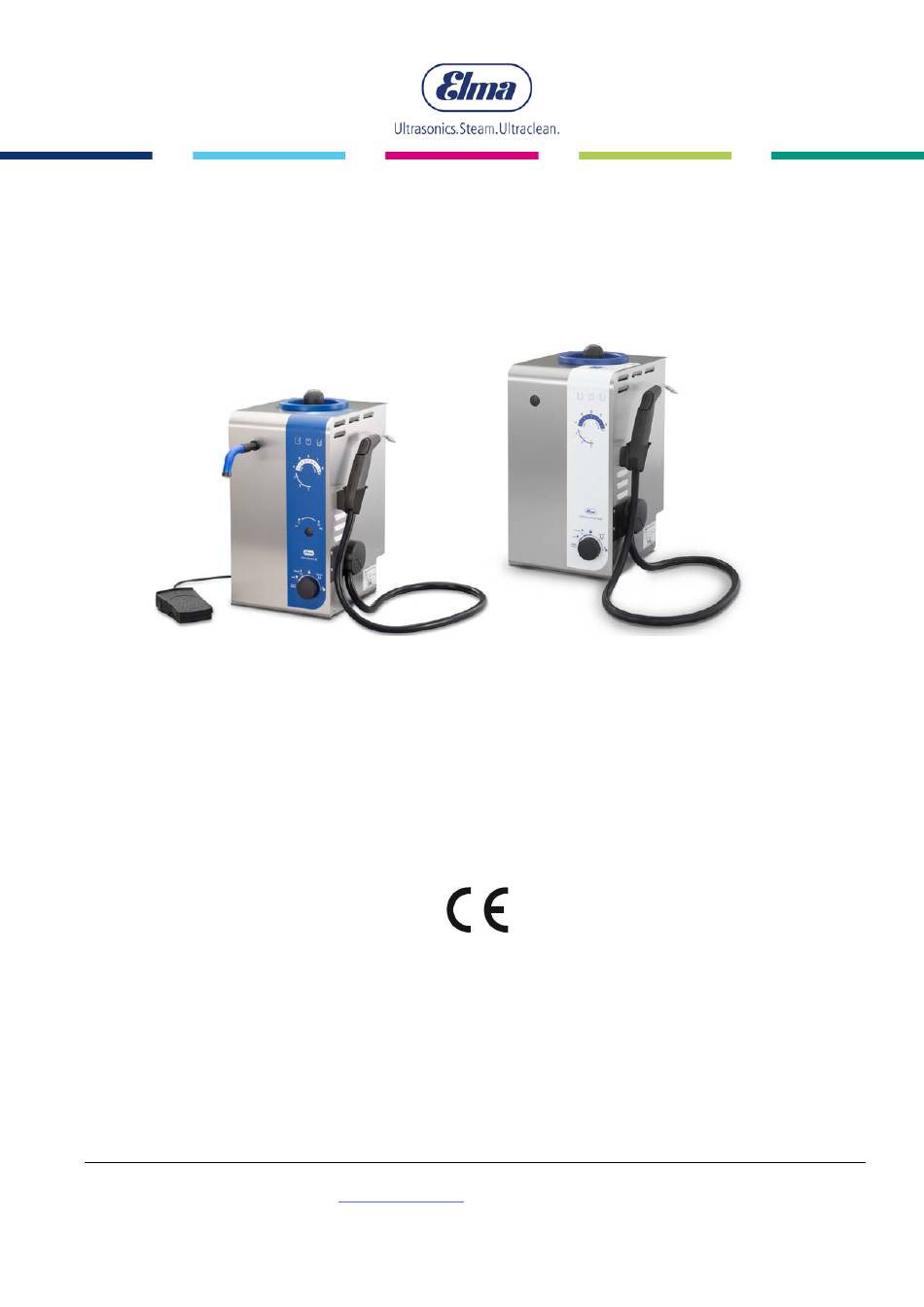

Manuel d'instructions

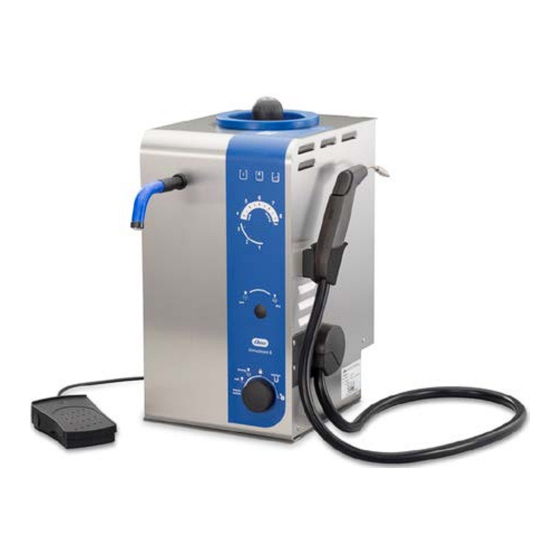

Elmasteam 8  basic  med
Nettoyeur à vapeur haute performance
 français 
Elma Schmidbauer GmbH Gottlieb-Daimler-Str. 17 D-78224 Singen Fon +49 (0) 7731 / 882-0 Fax +49 (0) 7731 / 882-266
www.elma-ultrasonic.com
info@elma-ultrasonic.com
document réf. 1076605
