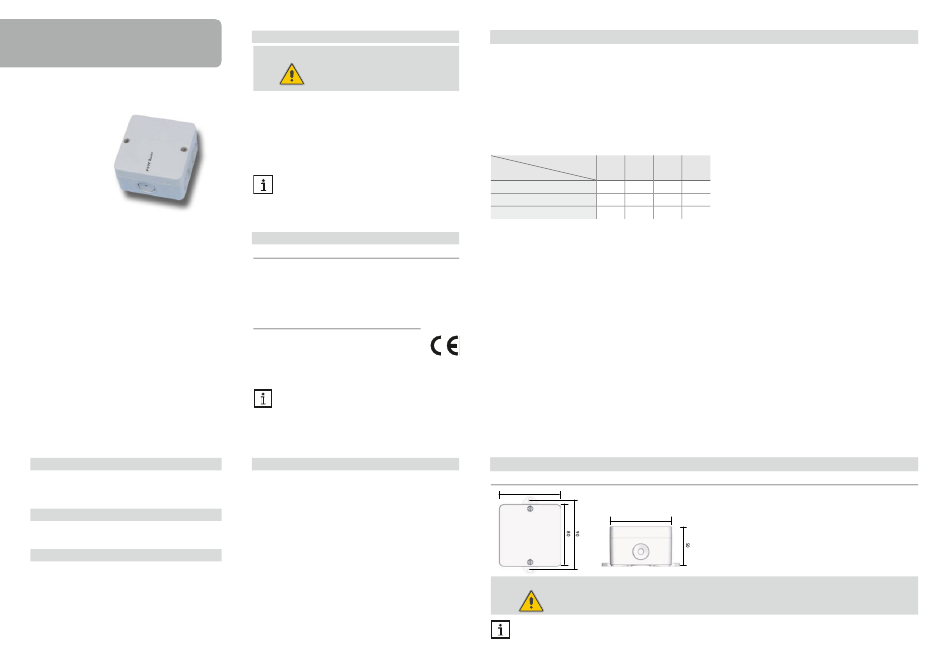

ACV PSW Basic Guide Rapide

Convertisseur de signal
PSW Basic
Montage
Raccordement électrique
Réglage
Merci d'avoir acheté ce produit.
Veuillez lire le présent mode d'emploi attentivement
afin de pouvoir utiliser l'appareil de manière optimale.
Veuillez conserver ce mode d'emploi.
Recommandations de sécurité
Veuillez lire attentivement les recommandations de sé-
curité suivantes afi n d'éviter tout dommage aux per-
sonnes et aux biens.
Instructions
Lors des travaux, veuillez respecter les normes, régle-
mentations et directives en vigueur!
Groupe cible
Ce manuel d'instructions vise exclusivement les tech-
niciens habilités.
Toute opération électrotechnique doit être effectuée
par un technicien en électrotechnique.
La première mise en service de l'appareil doit être ef-
fectuée par le fabricant ou par un technicien désigné
par celui-ci.
Explication des symboles
AVERTISSEMENT ! Les avertissements de sécurité sont
précédés d'un triangle de signalisation !
Î Il est indiqué comment évi-
ter le danger !
Les avertissements caractérisent la gravité du danger qui
survient si celui-ci n'est pas évité.
• AVERTISSEMENT indique que de graves dommages
corporels, voire même un danger de mort peuvent survenir.
• ATTENTION indique que des dommages aux biens
peuvent survenir.
Î Les instructions sont précédées d'une fl èche.
Note
Toute information importante communiquée à l'utili-
sateur est précédée de ce symbole.
Informations concernant l'appareil
Utilisation conforme
L'appareil est conçu pour l'utilisation dans des systèmes de
chauffage solaire et conventionnel en tenant compte des
données techniques énoncées dans le présent manuel. Toute
utilisation non conforme entraînera une exclusion de la ga-
rantie.
Déclaration de conformité CE
Le marquage „CE" est apposé sur le produit,
celui-ci étant conforme aux dispositions com-
munautaires prévoyant son apposition. La décla-
ration de conformité est disponible auprès du
fabricant sur demande.
Note
Des champs électromagnétiques trop élevés peuvent
perturber le fonctionnement de l'appareil.
Î Veillez à ne pas exposer ce dernier à des
champs électromagnétiques trop élevés.
Traitement des déchets
• Veuillez recycler l'emballage de l'appareil.
• Les appareils en fi n de vie doivent être déposés auprès
d'une déchèterie ou d'une collecte spéciale de déchets
d'équipements électriques et électroniques. Sur demande,
nous reprenons les appareils usagés que vous avez achetés
chez nous en garantissant une élimination respectueuse
de l'environnement.
Sous réserve d'erreurs et de modifi cations techniques
1 Vue d'ensemble
Le convertisseur de signal PSW Basic permet de connecter une pompe haut rendement à vitesse réglable dotée d'une entrée
de contrôle PWM ou 0-10 V à un régulateur sans sortie PWM ou 0-10 V.
• Pour les pompes solaires et les pompes de chauffage
• Signal de sortie PWM ou 0-10 V
• Possibilité d'inverser le signal de sortie
• Modèle solide et imperméable
En cas d'utilisation d'un autre type de pompe (pompe à haut rendement au lieu d'une pompe standard), le convertisseur de
signal PSW Basic permet de commander la nouvelle pompe et de régler sa vitesse.
Les réglages suivants sont possibles :
Signal de sortie PWM PWM 0-10 V
neg.
Signal d'entrée
Paquet d'impulsions x x x
Découpage de phase amont x x x
Découpage de phase aval x x x
Caractéristiques techniques
Entrées : Paquets d'impulsions, découpage de phase amont, découpage de phase aval
Sorties : PWM / 0-10 V
Alimentation : 220 ... 240 V~ (50 ... 60 Hz)
Type de connexion : Y
Puissance absorbée : max. 1,5 VA
Fonctionnement : 1.Y
Tension de choc : 2,5kV
Fonctions : convertisseur de signal, conversion d'un signal de sortie 230 V (pour le réglage de vitesse de la pompe)
en signal PWM ou 0-10 V.
Corps : en plastique
Montage : mural
Type de protection : IP65 / EN60529
Classe de protection : II
Température ambiante : 0 ... 50 °C
Degré de pollution : 2
Dimensions : 80 x 80 x 53 mm
2 Installation
2.1 Montage
80
80
AVERTISSEMENT ! Choc électrique !
Composants sous tension à l'intérieur de l'appareil !
Î Débranchez l'appareil du réseau électrique avant de l'ouvrir!
Note
Î Installez l'appareil dans un endroit fi xe. Assurez-vous que les serre-fi ls soient bien serrés.
0-10 V
neg.
x
x
x
