HP RP9 Instructions D'installation

Instructions d'installation
Montage latéral du
RP9 HP intégré et
montage inférieur
du lecteur de
codes-barres
Lecteur de codes- Lecteur de codes-
barres latéral barres inférieur
© Copyright 2016 HP Development Company, L.P.
Les informations contenues dans ce document peuvent faire
l'objet de modifications sans préavis.
Première édition : février 2016
844018-051
Avant de commencer
1. Enregistrez tous les fichiers et mettez l'ordinateur
hors tension sans risque via le système d'exploitation,
puis mettez les périphériques externes hors tension.
2. Retirez le cordon d'alimentation secteur de la prise
secteur et débranchez tous les périphériques externes.
AVERTISSEMENT ! Pour éviter tout risque de
blessure grave ou de détérioration du système,
assurez-vous que le cordon d'alimentation est
débranché de la prise secteur murale avant
d'installer ce produit. Si vous ne respectez pas
ces consignes, vous risquez de vous électrocuter.
REMARQUE : Pour obtenir des informations sur
la sécurité et les réglementations, reportez-vous
au document Avis sur le produit fourni avec votre
produit. Le numéro réglementaire de modèle de
votre produit est TPC-W028-BS.
Assistance produit
Pour accéder en ligne aux informations de support
technique, aux outils d'auto-résolution, à l'assistance
en ligne, aux forums communautaires ou aux experts
informatiques, à la vaste base de connaissances multi-
fournisseurs, aux outils de contrôle et de diagnostic,
consultez le site www.hp.com/support.
REMARQUE : Si vous avez besoin d'aide pour préparer
votre modèle d'ordinateur pour l'installation, consultez la
documentation fournie avec l'ordinateur ou rendez-vous
sur le site www.hp.com/support pour trouver le manuel
de votre modèle.

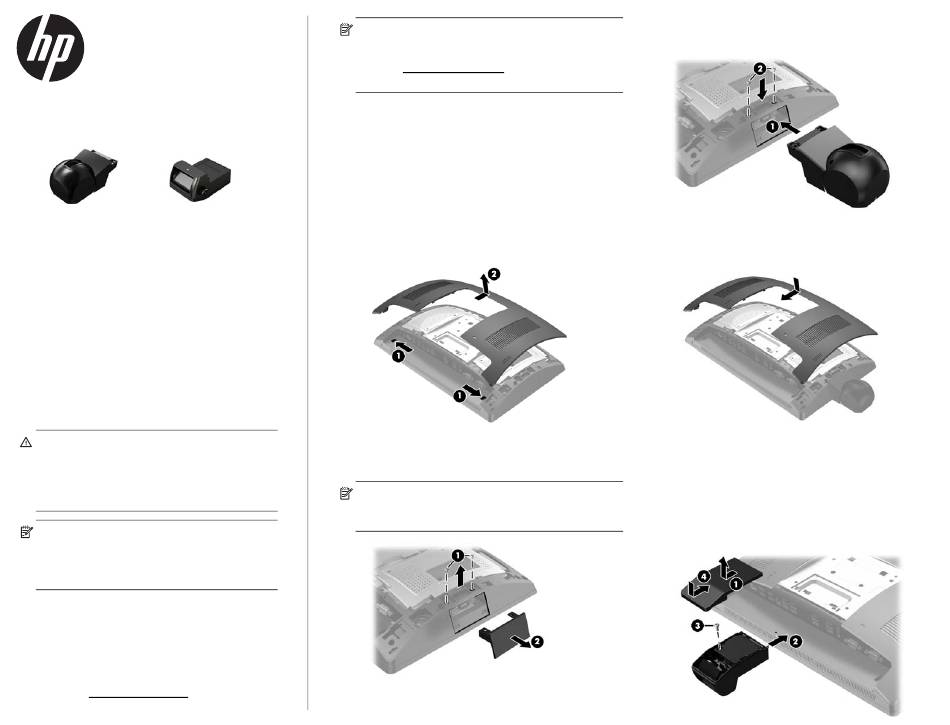

Installation latérale du lecteur de
codes-barres
Vous pouvez installer le lecteur de codes-barres sur le port USB
se situant à gauche ou à droite de la tête d'affichage RP9.
Avant d'installer le lecteur de codes-barres, vous devez ôter
le couvercle arrière de la tête d'affichage et le couvercle du
port latéral.
1.
Appuyez sur les deux encoches du couvercle de la
batterie 1. Faîtes glisser le couvercle arrière vers
le haut et ôter-le de la tête d'affichage 2.
2. Ôtez les deux vis qui maintiennent le couvercle du port
latéral 1 et ensuite tirez sur le couvercle de la tête
d'affichage pour l'ôter 2.
REMARQUE : Il se peut que vous ayez besoin de détacher
le couvercle du port depuis l'intérieur des trous de vis
à l'aide d'un tournevis plat.
3. Insérez le connecteur USB du lecteur de codes-barres
dans le port USB latéral 1 et fixez le module à l'aide des
deux vis qui ont été précédemment ôtées 2.
4.
Alignez les taquets sur le couvercle de la tête d'affichage
avec les encoches sur la tête d'affichage. Placez le
couvercle sur la tête d'affichage et ensuite glissez-le
vers le bas jusqu'à ce qu'il se fixe en place.
5.
Rebranchez le cordon d'alimentation et tous les
périphériques externes, puis allumez l'ordinateur.
Installation du lecteur de codes-barres inférieur
Faîtes glisser vers le bas le couvercle du lecteur de codes-
barres et ensuite soulevez-le pour l'ôter 1. Branchez le lecteur
de codes-barres dans le connecteur E/S USB 12V (B) arrière 2
et fixez le lecteur de codes-barres avec la vis fournie 3.
Replacez le couvercle du lecteur de codes-barres 4.
