Sommaire des Matières pour Servimat VEGA II

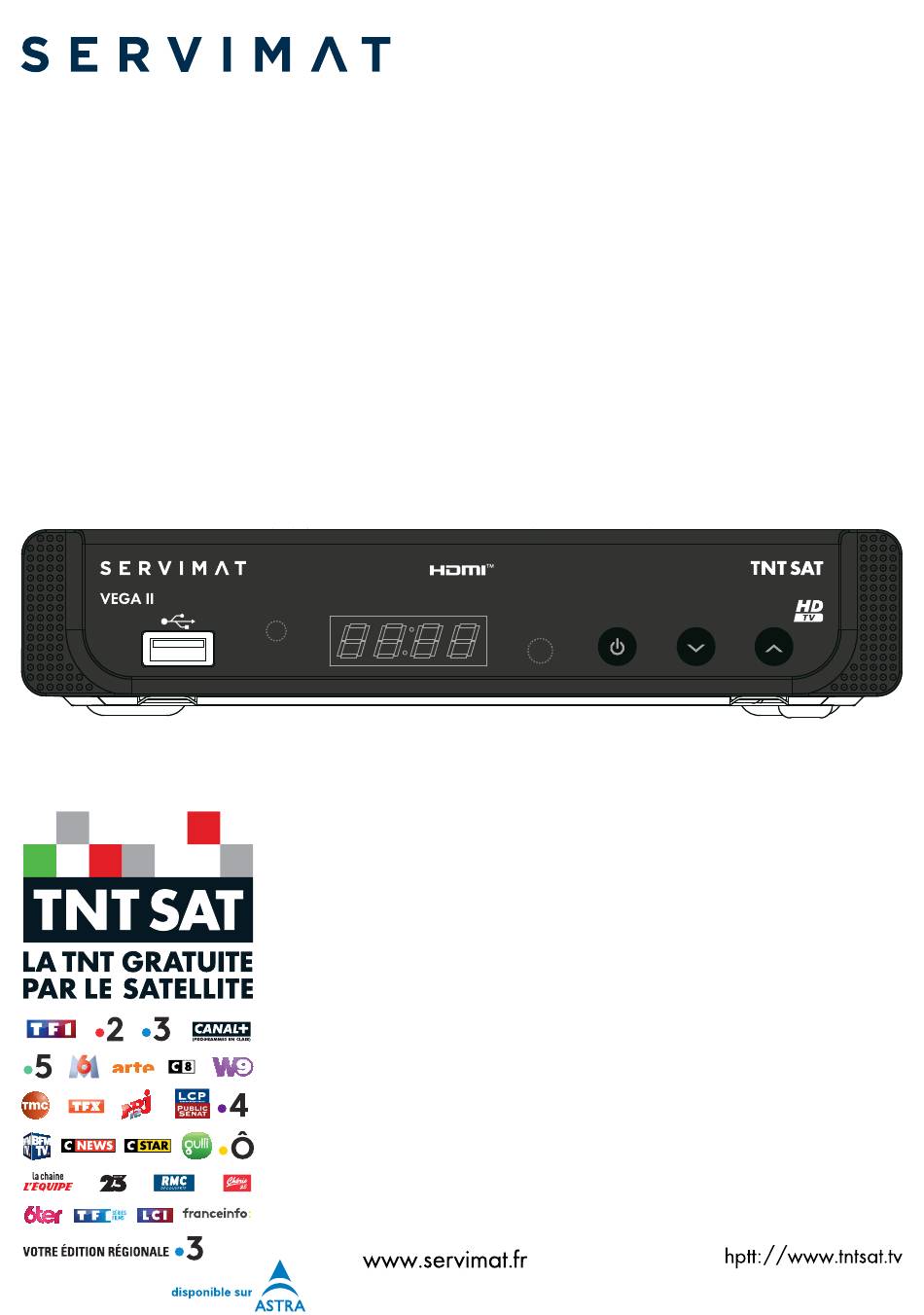

- Page 1 NOTICE D’INSTALLATION ET D’EMPLOI TERMINAL SATELLITE VEGA II...
-
Page 2: Contenu Du Carton
VEGA II Cher client, merci d’avoir choisi le terminal numérique satellite Haute Définition SERVIMAT VEGA II. Fabriqué sous licence Dolby Laboratories il est idéal pour recevoir les chaînes de la TNT disponibles par satellite avec TNTSAT. Le terme << Dolby >> et le sigle double D sont des marques commerciales de Dolby Laboratories. -
Page 3: Fonctions Spéciales
SOMMAIRE Entrée en matière Page 1 - aide au pointage de la parabole avec le bip sonore Page 2 - fonctions et consignes de sécurité Face avant - Panneau arrière - Raccordements - La télécommande Page 3 - fonctions de la face avant et du panneau arrière Page 4 - raccordements à... -
Page 4: Pointer La Parabole Avec Le Bip Sonore
POINTER LA PARABOLE AVEC LE BIP SONORE 1 - Presser sur la touche MENU 2 - Avec les touches flèches droite et gauche sélectionner CONFIGURER 3 - Presser sur la touche OK 4 - Avec les touches flèches haut et bas sélectionner RECHERCHE COMPLETE 5 - Presser sur la touche OK 6 - Composer le code PIN à... -
Page 5: Connexions
PRINCIPALES FONCTIONNALITES • 4000 chaînes TV et Radio • Haute définition • Réception multi-satellites • Lecteur de carte Viaccess intégré • Son Stéréo - Dolby - Dolby Digital PLus • Affichage numérique des menus sur l’écran • Affichage en face avant •... -
Page 6: Les Fonctions Et Touches De La Face Avant
LES FONCTIONS ET TOUCHES DE LA FACE AVANT 1 . Port USB. 2 . Capteur infra rouge. 3 . Afficheur. 4 . Voyant de contrôle 5 . Touche Marche - Veille 6 . Sélection des chaînes vers le bas ou le haut LES FONCTIONS ET CONNEXIONS DU PANNEAU ARRIERE 1 . -
Page 7: Raccordements A L'antenne Et Aux Peripheriques
RACCORDEMENTS A L’ANTENNE ET AUX PERIPHERIQUES (effectuer tous les raccordements avant de brancher électriquement les appareils) L’antenne ainsi que les câbles de raccordement et les accessoires utilisés doivent être en bon état de fonctionnement, conformes aux normes en vigueur, et installés correctement. Il est conseillé... -
Page 8: La Telecommande Et Ses Fonctions
LA TELECOMMANDE ET SES FONCTIONS 1 . Mise en marche ou en veille. 2 . Touches de 0 à 9 pour la sélection directe des chaînes. . En mode menu modifie des paramètres. 3 . Affiche la liste des chaînes favorites. 4 . -
Page 9: Installation Du Transfert Des Fonctions De La Télecommande
INSTALLER LA CARTE A PUCE HD (fournie) PUCE VERS LE BAS Le terminal est livré avec une carte à puce haute définition permettant de recevoir les chaînes de la TNT disponibles par satellite avec TNTSAT. Insérez avec précaution la carte jusqu’au fond dans le logement situé... -
Page 10: Recherche Automatique Des Chaines
RECHERCHE AUTOMATIQUE DES CHAINES LORSQUE L’ANTENNE, ET TOUS LES PERIPHERIQUES SONT CORRECTEMENT RACCORDES AU TERMINAL, INSERER LA CARTE A PUCE DANS SON LOGEMENT AVEC LA PUCE VERS LE BAS, RACCORDER LE TERMINAL A LA PRISE DE COURANT ET PRESSER SUR LA TOUCHE 1 DE LA TELECOMMANDE POUR LE METTRE EN SERVICE. L’écran affiche la fenêtre Guide d’installation. - Page 11 6 - RECHERCHE DES CHAINES La recherche des chaînes dure quelques instants. 7 - CHOIX DE LA CHAINE REGIONALE Avec les touches haut/bas sélectionner la chaîne régionale désirée et presser sur la touche OK pour confirmer. 8 - CREER UN NOUVEAU CODE PIN Pour la protection des mineurs et des données de l’installation la création d’un code PIN est obligatoire.
- Page 12 9 - SELECTION DE L’AGE DE PROTECTION DES MINEURS Avec les touches haut/bas sélectionner l’age désiré et presser OK pour confirmer. 10 - SAUVEGARDE DES DONNEES Le terminal sauvegarde les données. 11 - LE BANDEAU D’INFORMATIONS L’écran du téléviseur affiche la 1ère chaîne selon l’ordre établi par le CSA.
-
Page 13: Le Menu Principal
LE MENU PRINCIPAL Le menu principal est composé de 9 menus eux même divisés en sous-menus. 1 : le menu Chaîne, 2 : le menu Image, 3 : le menu Configuration, 4 : le menu Heure, 5 : le menu Langues, 6 : le menu Système, 7 : le menu USB, 8 : le menu Information,... -
Page 14: Le Sous Menu Editer Chaines (Déplacer Une Chaîne)
LE SOUS MENU-EDITER CHAINES (Créer une liste de chaînes favorites) Pour créer la liste de chaînes favorites via le menu Editer choisir une chaîne et presser la touche FAV pour rendre la chaîne favorite. Un coeur apparaît alors à droite du nom de la chaîne. -
Page 15: Le Sous Menu Editer Chaines (Verrouiller Une Chaîne)
LE SOUS MENU EDITER CHAINES (Verrouiller une chaîne) Pour verrouiller une chaîne, la choisir avec les touches flèches haut/bas et presser la touche jaune de la télécommande. Un cadenas apparaît à droite du nom de la chaîne. Presser sur QUITTER pour quitter et mémoriser. Il faudra désormais composer le code PIN à... - Page 16 LE SOUS MENU GUIDE (Enregistrer via le guide-EPG/Presser la touche OK pour ouvrir le timer) Pour programmer l’enregistrement presser OK. NB : le timer est aussi accessible par la touche TIMER de la télécommande. A partir du Timer il est possible de : choisir le type de chaîne (TV ou Radio).
-
Page 17: Le Sous Menu Image
LE SOUS MENU IMAGE Ce sous-menu permet de paramétrer : l’aspect de l’image : écran large, PillarBox, recadrage le format de l’image : automatique ou 16:9 ou 4:3, la résolution : 576i, 576p, 720p, 1080i, 1080p 50Hz, le standart TV : PAL ou SECAM, la sortie vidéo : RVB ou CVBS. -
Page 18: Le Sous Menu Configuration (Recherche Des Chaînes De L'offre De Service Tntsat)
LE SOUS MENU CONFIGURATION (recherche des chaînes de l’offre de service TNTSAT) Pour effectuer une recherche rapide des chaînes de l’offre de servive TNTSAT, presser sur la touche bleue de la télécommande. LE SOUS MENU CONFIGURATION (recherche complète des chaînes) NB : Afin de faciliter le pointage de la parabole, le terminal est doté... -
Page 19: Le Sous Menu Heure (Paramétrage De L'heure)
LE SOUS MENU HEURE (paramétrage de l’heure) Ce menu permet de paramétrer : le décalage horaire, le fuseau horaire, la date courante, l’heure courante, le délai avant la mise en veille de l’adaptateur (de 1 à 12 heures par pas d’une heure). Choisir les fonctions avec les touches flèches haut/bas. -
Page 20: Le Sous Menu Systeme (Contrôle Parental)
LE SOUS MENU SYSTEME (contrôle parental) Entrer le code PIN à quatre chiffres pour ouvrir le menu Contrôle parental. Presser QUITTER pour quitter. LE SOUS-MENU SYSTEME (Contrôle parental) Ce menu permet de régler l’age du niveau moral afin d’empêcher les mineurs de regarder des émissions déconseillées pour leur age. -
Page 21: Le Sous Menu Systeme (Remise À Zéro)
LE SOUS MENU SYSTEME (Remise à zéro) Ce menu permet de réinitialiser le terminal et le ramener à sa programmation de sortie d’usine. En cas de remise à zéro, toutes les données, les réglages, et les chaînes mémorisées sont effacées. Avec les touches flèches haut/bas choisir Remise à... -
Page 22: Le Sous Menu Usb (Pvr/Unité Externe)
LE SOUS MENU USB (PVR/Unité externe) Ce menu permet de voir, renommer ou supprimer les enregistrements stockés dans votre unité externe. Choisir le fichier avec les touches flèches haut/bas et presser OK pour la lecture. Pour voir en plein écran presser la touche rouge. Pour renommer presser la touche verte. -
Page 23: Le Sous Menu Usb (Formatage De L'unité Externe)
LE SOUS MENU USB (formatage de l’unité externe) Ce menu permet de formater l’unité externe. ATTENTION : formater un disque dur ou une clé USB, c'est effacer tout son contenu, supprimer toutes les informations, fichiers et dossiers. Il s'agit d'une opération irréversible, c'est à dire qu'une fois l’unité... -
Page 24: La Liste Des Chaines Par La Touche Ok
LA LISTE DES CHAINES PAR LA TOUCHE OK Une pression sur la touche OK de la télécommande affiche la liste des chaînes (bloc de 8 chaînes). Choisir la chaîne avec les touches flèches haut/bas. Presser OK pour confirmer. Avec les touches flèches gauche/droite faire défiler horizontalement les chaînes par bloc de 8, choisir la chaine avec les touches flèches haut/bas et confirmer avec OK. -
Page 25: Le Menu Audio
LE MENU AUDIO Une pression sur la touche AUDIO de la télécommande affiche le menu Langue Audio. Lorsque l’opérateur les diffuse, le menu audio affiche la langue Française, la langue en version originale, et l’audio-description. La fonction audio-description est destinée aux mal voyants en commentant et décrivant les films ou programmes. -
Page 26: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES CONNECTIQUE : > 1 prise de type F femelle > 1 prise péritel TV (RGB, Composite SECAM,PAL) > 1 prise HDMI 1.2 (HDCP 1.2) > 1 prise S/PDF (sortie Audio numérique) > 1 slot Carte à puce, conforme ISO 7816-1,2,3 >... -
Page 27: Informations Sur La Mise Au Rebut Par Les Menages
INFORMATIONS SUR LA MISE AU REBUT PAR LES MENAGES A l’attention des utilisateurs privés. Au sein de l’union européenne : Ne pas jeter le terminal dans une poubelle ordinaire. Les appareils électroniques et électriques hors d’usage doivent être recyclés selon les directives européenne en vigueur en matière de récupération, et recyclage.
