SUNSTYL ACAPULCO Rio Notice De Pose

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Assistance technique
du lundi au jeudi de 9h à 12h et de 13h à 17h
le vendredi de 9h à 12h
Important : La largeur des stores en dimension standards peut varier de + ou - 2%.
2 personnes
Outils nécessaires
N°6
N°5
N°4
1
Prise de mesure.
Les joues de finitons EBJ124, présentent dans le colis, ne sont pas montées sur le store.
Pour la pose du store utiliser les gabarits de pose à découper page 11.
ACAPULCO
Rio
Notice de pose
Sens d'enroulement
PREPARATION DE LA POSE
!
!
N°10
N°17
N°19
Cale de
support
POSE MURALE
A
Tel :
04 68 38 21 46
Fax :
04 68 38 21 47
E-mail :
sav@sunstyl.fr
IMPERATIFS
ne jamais ouvrir le store avant la fixa-
ATTENTION,
tion complète.
Votre sécurité en dépend.
AVANT DE DEBUTER LA POSE,
votre mur. Dans le cas d'un mur creux ou bombé,
effectuer un calage des supports afin de les aligner
correctement.
MUR
STORE
Agrafer votre
facture et fiche
contrôle ici
vérifier la planéité de
MUR
STORE
Page

Publicité

loading

Manuels Connexes pour SUNSTYL ACAPULCO Rio

Sommaire des Matières pour SUNSTYL ACAPULCO Rio

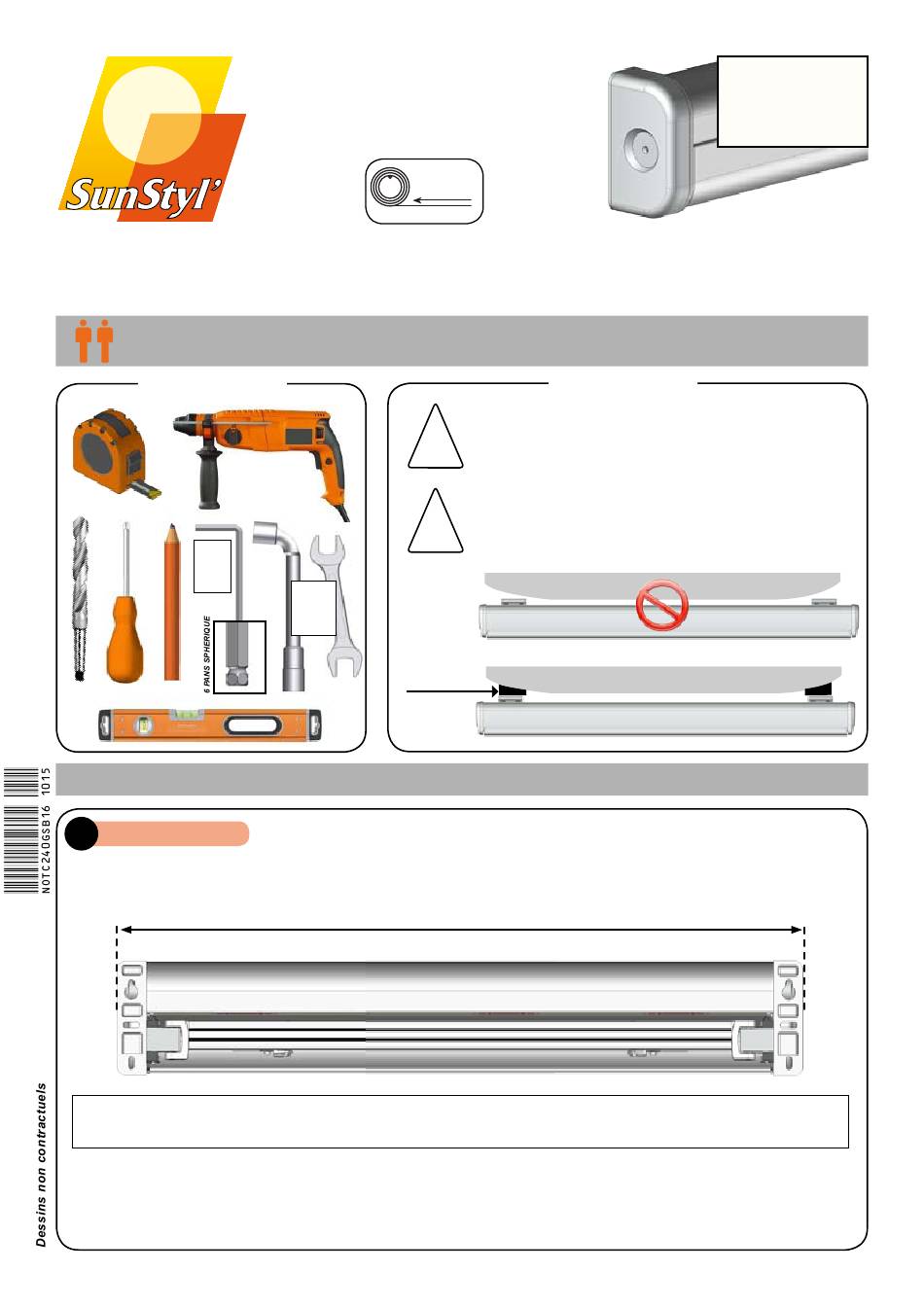

  • Page 1 Fax : 04 68 38 21 47 le vendredi de 9h à 12h E-mail : sav@sunstyl.fr Important : La largeur des stores en dimension standards peut varier de + ou - 2%. PREPARATION DE LA POSE 2 personnes Outils nécessaires...
  • Page 2 Marquage PLAFOND Positionner la vis haute. Adapter la fixation des supports à la nature du mur. Fixation avec des vis Ø10mm. Kit de vis et rondelle non fournis. Dans le cas d’installation du store à l’aide d’un kit de scellement chimique, se référer aux instructions d’utilisation du produit utilisé.
  • Page 3 N°17 N°17 Réaliser le branchement électrique du store. Paragraphe motorisation page 4. Modifer l’inclinaison des bras si nécessaire. Paragraphe réglage d’inclinaison des bras page 5. Monter les joues. Page ...
  • Page 4 (noir, rouge, marron) ment de la toile. Matériel non fourni. - Sans l’avis d’un technicien SUNSTYL, n’utilisez pas le store si une réparation ou un réglage est nécessaire. Connecter les fils à l’intérieur de la boîte de dérivation étanche. Refermer la boîte de dérivation.
  • Page 5  Réglages Les réglages de fin de courses, des coudes bras, de la barre de charge et d’inclinaison sont pré-réglés en usine. Lors de la pose si vous modifez l’inclinaison des bras ceci entrainera le réglage de la barre de charge ainsi que le reglage des fins course moteur. l’inclinaison des bras.
  • Page 6 Réglage des fins de course. Afin de réaliser le bon réglage, repèrer l’emplacement de votre moteur. Le réglage des fins de course se réalise moteur en marche. La toile se déroule ou s’enroule de 2 cm à chaque tour de clé. Réglage des fins de course.
  • Page 7  Vue éclatée Manœuvre Bras Moteur à manœuvre Moteur électrique Store manuel de secours TM40 TMS40 TA1-1/9 ANT14 Repère Référence Désignation EBJ124 Joue de finition J124 Joue de fixation au mur CU08 Axe support de tube EOI270 Tourillon creux 70mm TO70 Tube d’enroulement Ø70mm CE124...
  • Page 8 à l’arrivée électrique. (bleu noir ou bleu marron) Ne pas déployer le store en cas de : EN13561 tableau ZA.1 Store extérieur pour protection solaire SUNSTYL-ACAPULCO/15/001/081015 ACAPULCO SUNSTYL’ Résistance au vent : D900, KM7, BP99 Surface 15m² CLASSE 3...

  • Page 9: Mentions Légales

     Mentions légales Les garanties commerciales n’affectent pas les droits du consommateur en vertu du régime des vices cachés ou de l’obligation de délivrance d’un bien conforme tels que prévus par l’Ordonnance n°2005-136 du 17 février 2005. Les dispositions législatives qui suivent sont reproduites conformément à l’article L211-15 du Code de la consommation. Article L211-4 du code de la consommation ...
  • Page 10 GABARIT DE PERCAGE   30mm 30mm Page ...
