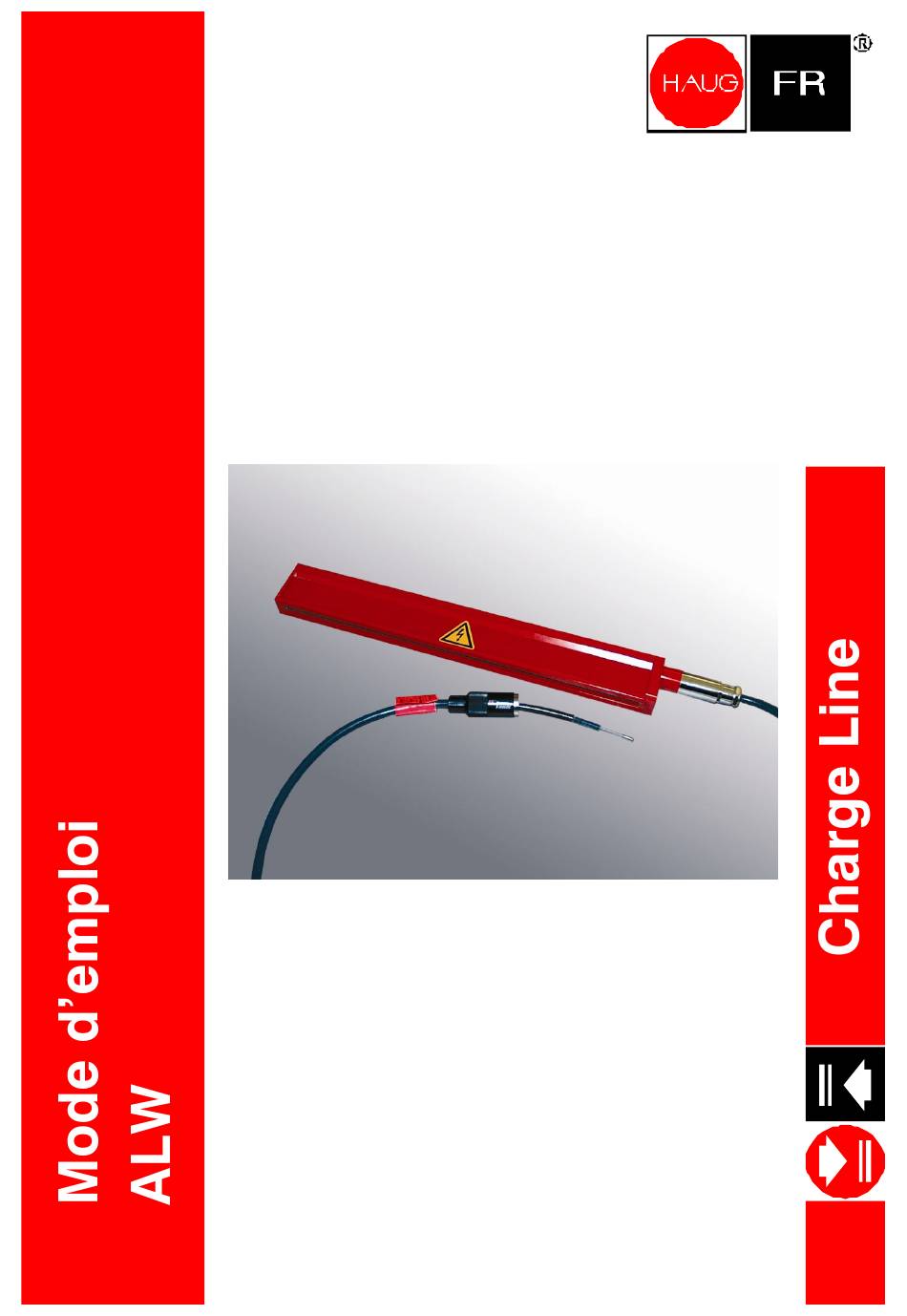

- Page 1 L’électrode de charge ALW à résistance...
-
Page 3: Table Des Matières
Remarques concernant le mode d'emploi..............5 Symboles utilisés .......................5 Sécurité ..........................6 Utilisation conforme ....................6 Sources de danger.....................7 Exigences à l'adresse des opérateurs................7 Installation........................8 Importantes consignes d'installation ................8 ALW..........................9 Application ........................10 Mise en service ......................10 Élimination des pannes....................11 Diagnostic des défauts.....................11 Entretien et réparation....................12 Nettoyer........................12 6.1.1 Nettoyage à... - Page 4 Page intentionnellement laissée vide.
-
Page 5: Remarques Concernant Le Mode D'emploi
À conserver pour une utilisation ultérieure ! Types: Électrode de charge ALW Remarques concernant le mode d'emploi L’électrode de charge ALW est aussi appelée « appareil » dans ce mode d'emploi. Symboles utilisés Ø Dans le mode d'emploi AVERTISSEMENT ! Tension électrique importante ! -
Page 6: Sécurité
Pour alimenter les appareils en haute tension, il faut utiliser exclusivement des générateurs HAUG applicateurs de charge. ATTENSION ! L'appareil ne devra pas être installé ou mis en œuvre dans des zones à... -
Page 7: Sources De Danger
Sécurité Sources de danger ____________________________________________________________________________ AVERTISSEMENT ! Tension électrique importante ! Danger de mort ! AVERTISSEMENT ! Ne brancher / débrancher le connecteur enfiché que lorsque le génératrice applicateur de charge est éteint! ____________________________________________________________________________ ATTENSION ! L'exploitant doit, lors de l'incorporation, prévoir un dispositif de protection empêchant tout contact direct avec les électrodes de charge! Les appareils raccordés au générateur applicateur de charge se trouvent sous haute tension lorsqu'en service. -
Page 8: Installation
Installation Installation Seuls des spécialistes et des personnes autorisées et informées sur les risques possibles peuvent installer l'appareil. Les personnes mentionnées doivent avoir lu le mode d'emploi et se conformer aux instructions, remarques et consignes de sécurité. Importantes consignes d'installation ____________________________________________________________________________ AVERTISSEMENT ! Tension électrique importante ! -
Page 9: Alw
Installation Les points renvoient aux figures (servant d'exemple) à la fin du mode d'emploi. Les appareils n'agissent pas sur toute la longueur. Le comportement de la longueur effective (l2) par rapport à la longueur totale (l1) est indiqué dans le dessin. -
Page 10: Application
Il faut débrancher correctement les appareils de leur alimentation électrique, et les sécher s'ils étaient humides ou se sont mouillés. Les appareils conviennent, en association avec un générateur HAUG applicateur de charge, pour générer une charge électrostatique. P. ex. dans l'industrie de l’emballage. -
Page 11: Élimination Des Pannes
Étincelles disruptives Vérifiez si appareil de charge est endommagé Si ces remèdes n'ont pas permis de supprimer le dérangement, veuillez renvoyer l’appareil et la génératrice applicateur de charge à la Sté HAUG (voir au dos) pour vérification. Page 11... -
Page 12: Entretien Et Réparation
Dans certains domaines d'application spécifiques (agro-alimentaire, pharmaceutique et cosmétique) interdisant l'emploi du détergent spécial SRM1, il faudra d'abord consulter la société Haug GmbH & Co. KG ! ATTENSION ! Veiller à ce que les fiches et prises sous haute tension soient à l'abri de l'humidité... -
Page 13: Nettoyage À Sec
! Ne jamais nettoyer l'appareil avec de l'eau ! Seuls sont autorisés d'emploi les détergents recommandés par la société Haug GmbH & Co. KG ! Pour nettoyer l'appareil, il faut le débrancher correctement de sa tension d'alimentation. -
Page 14: Accessoires
Entretien et réparation Accessoires N° de Article référence Couvercle de barre sur demande Vis en plastique M 8x40 X - 4355 Écrou en plastique M 8 X - 4171 Rondelle en plastique ø 8,5 mm X - 4095 Détergent spécial SRM1 10.7220.000 Brosse spéciale RB1 10.7218.000... -
Page 15: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Tension d'alimentation Les appareils applicateurs de charge sont alimentés en haute tension par les générateurs applicateurs de charge Haug. Conditions environnantes Température ambiante : Plage d'utilisation nominale +5 °C à +80 °C Plage limite pour stockage et transport -15 °C à... -
Page 16: Tableau Des Longueurs Standard
Caractéristiques techniques Tableau des longueurs standard Longueur Longueur Longueur de barre en Longueur de barre en d'enroulement en d'enroulement en Axiale Radiale Axiale Radiale 1201 1192 1172 1231 1222 1202 1261 1252 1232 1291 1282 1262 1321 1312 1292 1351 1342 1322 1381... -
Page 17: Mise Au Rebut
Mise au rebut Mise au rebut Lors de la mise au rebut de l’appareil, vous devrez suivre et respecter les dispositions nationales et régionales régissant l’élimination des déchets. Page 17... - Page 18 NOTES :...
- Page 19 ~ 20 - 30 mm ~ 20 - 30 mm r > 50 mm ~ 20 - 30 mm...
- Page 20 HAUG GmbH & Co.KG Friedrich-List-Straße 18 D-70771 Leinfelden-Echterdingen Telefon 07 11 / 94 98 - 0 Telefax 07 11 / 94 98 - 298 www.haug.de E-Mail: info@haug.de HAUG Biel AG Postfach CH-2500 Biel/ Bienne 6 Johann-Renfer-Strasse 60 CH-2500 Biel/ Bienne 6...
