AD737600A
Décembre 2009
Notice de montage
-

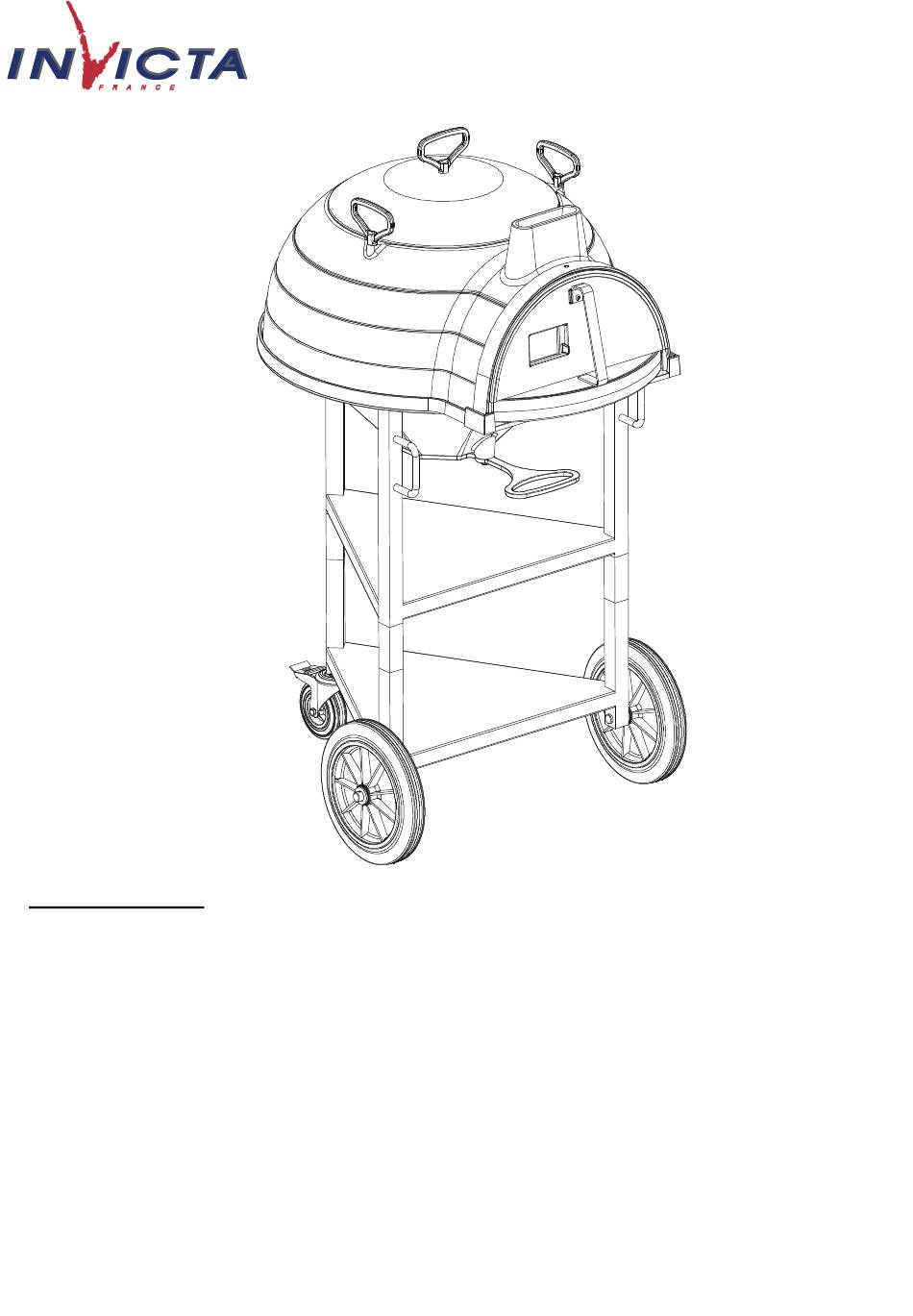

Engager les roues (Rep 2) sur les axes du chariot inférieur (Rep 1).
-
Engager les rondelles (Rep 3) puis les goupilles (Rep 4).
Engager la roulette (Rep 5) dans le chariot, serrer à l'aide d'une clé BTR de 8 puis remonter la
-
roulette sur son support à l'aide de 2 clefs de 13.(voir détail page 5)
-
Retourner le chariot et le poser sur ses roues.
-
Engager les entretoises (Rep 6) ou pas en fonction de la hauteur souhaitée.
-
Insérer le chariot supérieur (Rep 7).
Positionner l'ensemble cône sur le chariot en insérant les trois bossages du cône dans les tubes.
-
-
Positionner le socle (Rep 13).
-
Positionner le support de pierre (Rep 14).
-
Mettre en place les pierres (Rep 15)
-
Engager les couronnes (Rep 16), (Rep 17), (Rep 18), (Rep 19) et le couvercle (Rep 20).
Positionner l'arceau (Rep 23).
-
-
Mettre en place la porte.
FOUR MULTIFONCTION
Référence : 737600
Page1/5
