Description et explications.
Réglages.
1
2
3
4
A.

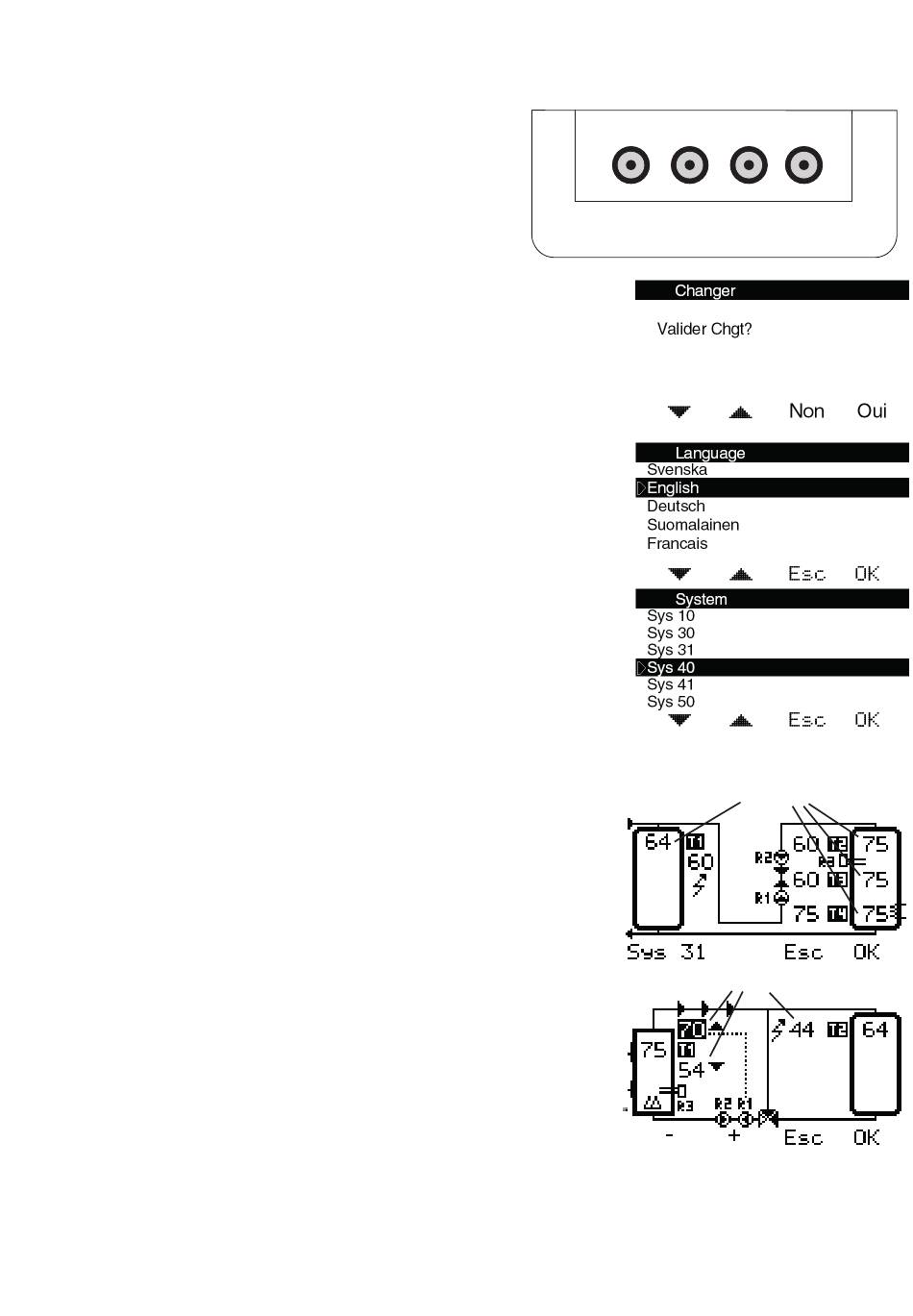

Par un appui sur une touche le tableau est activé. Les fonctions des
touches sont en correspondances dans l'écran supérieur. Voir exemple
ci-après.
B.
NB: Aucune valeur ne peut être changée ‚ ''accidentellement''.
Dans toutes les positions, ou vous voulez changer une valeur, on vous demandera si
vous voulez modifier le réglage avant que la touche soit activée.
Premier démarrage – Choix de la langue et du schéma ;
Lorsque LMR est enclenché pour la première fois (et après un chargement des
paramètres d'usine), LADOMMAT est affiché. Appui sur OK, et aller dans le menu
suivant pour le choix de la langue. Réglage d'usine/ Anglais. Appui sur Esc pour sortir
du programme.
Dans le menu suivant, choix du schéma. Préréglage d'usine : schéma Sys 40. Appui
sur Esc pour sortir du programme.
Ensuite le menu principal est affiché, et le schéma choisi est affiché.
Menu principal:
Dans le menu principal toutes les températures réglées et mesurées sont affichées.
Valeurs mesurées
Même lorsque 2 à 3 sondes de températures sont utilisés pour la régulation, on
peut à tout moment raccorder jusqu'à 4 sondes. Si aucune sonde supplémentaire
n'est raccordée, aucune valeur n'est affichée. Si dans un schéma validé, une sonde
n'est pas raccordée une erreur de sonde est affichée.
T1 = Sonde princ 1 T2 = Sonde princ 2
T3+T4 = Sonde supplémentaire éventuelle. Est affichée dans le menu principal.
Les sondes peuvent être montées dans des doigts de gant ou sur la tuyauterie.
R1 = Pompe 1, 230 V 5A
R2 = Pompe 2, 230 V 5A
Valeurs de consigne
R3 = Supplément relais, en alternance NO/NC, max. 250 V 5A.
S1–S5 = Réglages des consignes 1–5
Réglage dans le menu principal.
En appuyant n'importe quelle touche l'écran est activé, en appuyant sur OK le menu
est activé. La première consigne clignote avec une ligne en pointillée sur le point qui
suivant la consigne sera activé ou pas. Utiliser les flèches pour naviguer entre les
consignes.
Pour modifier une consigne appui sur OK pour que la valeur soit affichée dans un
champ noir (voir image de droite). Utiliser les touches +/- pour modifier les valeurs
et appuyer sur OK pour valider.
9
