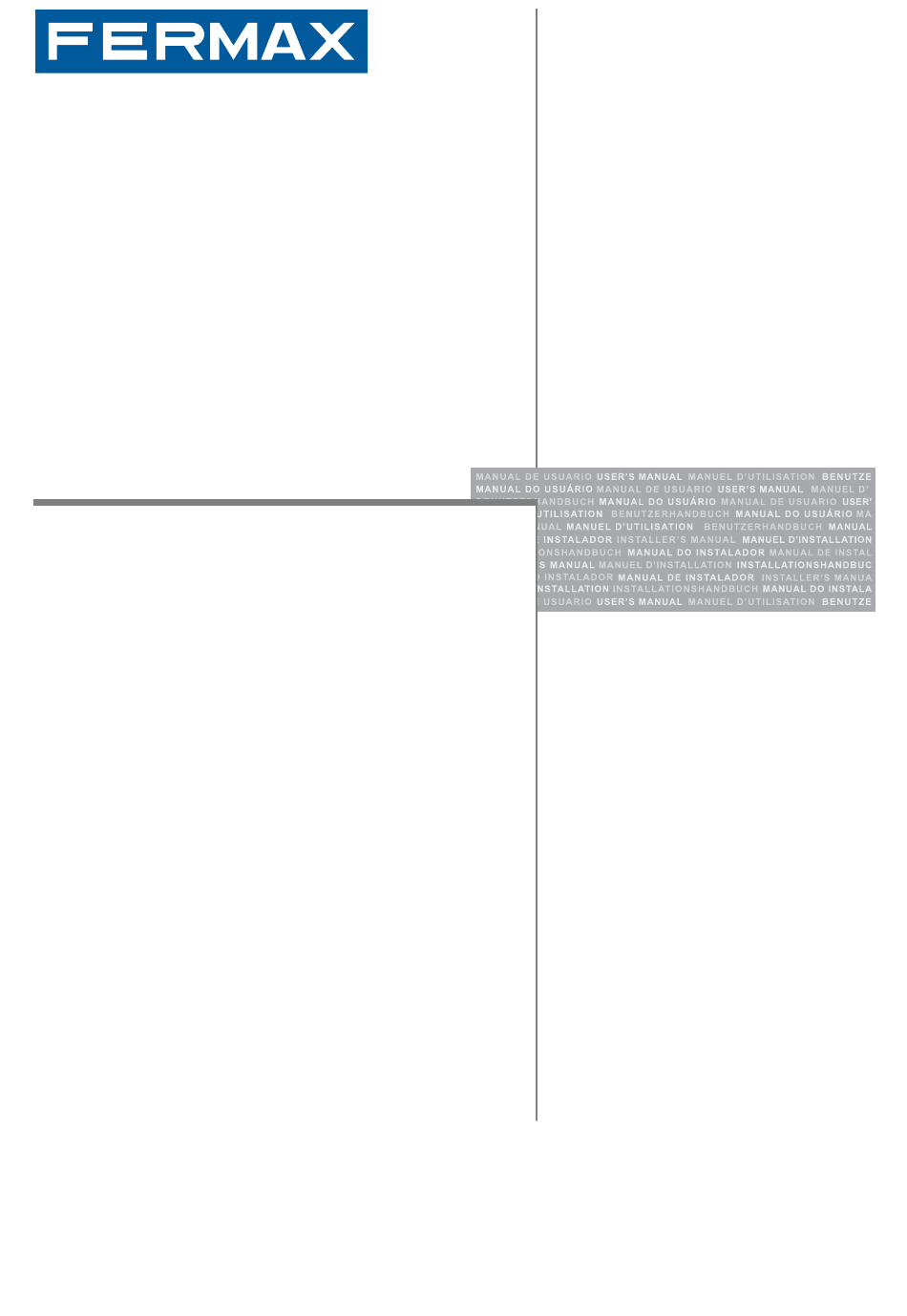

- Page 1 DÉCODEUR VDS FRANÇAIS MANUEL D’INSTALLATION...
-
Page 2: Décodeur Vds
DÉCODEUR MDS-VDS Code 97651Fb V01_12 Ce document technique à caractère informatif est édité par FERMAX ELECTRÓNICA S.A.E., qui se réserve le droit de modifier, à tout moment et sans avertissement préalable, les caractéristiques des produits auxquels il est fait référence. Ces changements apparaîtront dans les éditions suivantes. -
Page 3: Table Des Matières
Décodeur VDS Décodeur VDS Décodeur VDS SOMMAIRE DÉCODEUR VDS réf. 2409 ............................4 - Introduction ................................4 - Description et caractéristiques techniques ......................4 FONCTIONNEMENT EN TANT QUE DÉCODEUR DE TRAME - SYSTÈME MDS-VDS ..........7 - Généralités ................................8 - Rappel : avant cette programmation, le décodeur doit être en MODE décodeur de TRAME ........ -
Page 4: Décodeur Vds Réf. 2409
Décodeur VDS Décodeur VDS Décodeur VDS DÉCODEUR VDS réf. 2409 Introduction Le DÉCODEUR VDS permet de combiner l’infrastructure MDS dans les entrées générales (platines de rue MDS DIGITAL NCity) et dans les bâtiments intérieurs, les équipements VDS, les platines et terminaux du logement. - Page 5 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Signalisation DEL (activité) * NON alimenté / NON programmé - Éteinte (alimentation connectée) : indique que le décodeur n’a pas encore été programmé. - Éteinte : indique que l’alimentation n’est pas connectée.
- Page 6 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Résistance raccordement des signes négatifs entre les alimentations de l’entrée générale MDS Sur les installations VIDÉO avec décodeur V10.26 ou versions ultérieures, il faut réaliser, à l’aide d’une résistance de 100 ohms, un shunt entre les signes négatifs des alimentations de l’entrée générale MDS.
-
Page 7: Fonctionnement En Tant Que Décodeur De Trame - Système Mds-Vds
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Fonctionnement en tant que décodeur de trame - système MDS-VDS L’application caractéristique de ce dispositif est le verrouillage de plusieurs bâtiments VDS avec une ou plusieurs entrées générales et une conciergerie générale. -
Page 8: Généralités
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Généralités Ce dispositif a été conçu pour pouvoir combiner les entrées générales MDS et les bâtiments intérieurs VDS. Les conversations à l’intérieur de chaque bâtiment sont indépendantes, on peut les mener simultanément, avec sa platine de rue ou avec l’entrée générale (au choix) ;... -
Page 9: Très Important
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS La temporisation de la conversation entre platine et logement est limitée : - par le paramètre de « durée maximale » de conversation des platines MDS (pouvant aller de 10 secondes à 4 minutes), - par la temporisation propre aux terminaux VDS (qui limitent à... -
Page 10: Programmation Du Système Mds - Vds
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS PROGRAMMATION DU SYSTÈME MDS - VDS Programmation du DÉCODEUR VDS (en tant que trame) à partir de la platine MDS DIGITAL (Cityline / Cityline Classic) AB21AB Entrer en MODE PROGRAMMATION 19025... -
Page 11: Annexe : Programmation De Bâtiments Intérieurs Pour Option « C » À Partir D'une Platine Mds Digital
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Annexe : Programmation de bâtiments intérieurs pour option « C » à partir d’une platine MDS DIGITAL Comme mentionné précédemment, il peut exister différents types de construction. Si vous choisissez l’option C, vous devez programmer l’option bâtiments intérieurs à... -
Page 12: Programmation Du Décodeur Vds (En Tant Que Trame) À Partir De La Platine Mds Direct
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Programmation du DÉCODEUR VDS (en tant que trame) à partir de la platine MDS DIRECT (Cityline Classic) La platine MDS DIRECT doit être programmée comme entrée générale. Voir programmation sur la page suivante. A%21A% Entrer en MODE PROGRAMMATION 19025... - Page 13 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Annexe : Programmation de la platine MDS DIRECT comme entrée générale TRÈS IMPORTANT : A%21A% Entrer en MODE PROGRAMMATION Si, au sein de l’installation, on trouve l’entrée générale MDS DIRECT et la conciergerie MDS DIRECT, la(les) platine(s) d’entrée générale doi(ven)t être programmée(s) à...
- Page 14 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS REMARQUE 1-> adresse du DÉCODEUR en fonction du type de construction (A, B, C ou D) : TYPE D TYPE C TYPE A TYPE B Petits bâtiments :...
-
Page 15: Programmation Des Terminaux Du Logement Vds À Partir De La Platine Vds Du Bâtiment Intérieur, Des Moniteurs Et Postes
Il est recommandé de programmer les logements de chaque bâtiment intérieur à partir du numéro 1. Dans la documentation technique correspondant à chaque terminal, l’on décrit dans le détail ses caractéristiques et fonctions. Manuels disponibles sur le site de Fermax : www.fermax.com Page 15... -
Page 16: Programmation Des Terminaux Du Logement Vds À Partir De La Platine Mds Digital De L'entrée Générale
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Programmation des terminaux du logement VDS à partir de la platine d’entrée générale MDS DIGITAL ENTRER EN MODE DE AB21AB PROGRAMMATION 19025 (peut être remplacé... -
Page 17: Programmation Des Terminaux De Logement Vds À Partir De La Platine Mds Direct De L'entrée Générale
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Programmation des terminaux du logement à partir de la platine d’entrée générale MDS DIRECT ENTRER EN MODE DE A%21A% PROGRAMMATION 19025 (peut être remplacé... -
Page 18: Remarques
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS REMARQUES : N’oubliez pas que si l’on veut entreprendre la programmation à partir d’une platine MDS (y compris conciergeries), il faudra avoir programmé au préalable le décodeur VDS tel que cela est expliqué dans le point « Programmation du DÉCODEUR VDS », (poste 3 : FFFF). -
Page 19: Fonctionnement En Tant Que Décodeur Audio À 8 Sorties
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Fonctionnement en tant que décodeur audio 8 sorties : généralités Le décodeur VDS peut également fonctionner d’un point de vue MDS en tant que décodeur audio à 8 sorties. Il est possible de mémoriser jusqu’à... -
Page 20: Programmation Du Décodeur Vds
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS 1. Programmation du DÉCODEUR VDS (en tant que décodeur 8) à partir de la platine MDS DIGITAL (Cityline/ Cityline Classic) 1. -
Page 21: Programmation Du Décodeur Vds (En Tant Que Décodeur 8) À Partir De La Platine Mds Direct
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS 1. Programmation du DÉCODEUR VDS (en tant que décodeur 8) à partir de la platine MDS DIRECT (Cityline Classic) 1. Programmation du décodeur Il est possible de programmer uniquement le décodeur à... - Page 22 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS 2. Programmation des TERMINAUX du LOGEMENT et du DÉCODEUR VDS (en tant que décodeur 8) à partir de la platine de l’entrée générale MDS DIGITAL (Cityline / Cityline Classic) 2.
- Page 23 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS 2. Programmation des TERMINAUX du LOGEMENT et du DÉCODEUR VDS (en tant que décodeur 8) à partir de la platine de l’entrée générale MDS DIRECT (Cityline Classic) 2.
- Page 24 Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS REMARQUES : Pour les postes programmés avec la sous-option « ASSISTANCE », il faudra une personne près de la platine et une autre allant de logement en logement.
-
Page 25: Programmation Différée Des Terminaux Du Logement Et Du Décodeur Vds (En Tant Que Décodeur 8) À Partir
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS 3. Programmation DIFFÉRÉE des TERMINAUX du LOGEMENT et du DÉCODEUR VDS (en tant que décodeur 8) à partir de la platine de l’entrée générale MDS DIGITAL / MDS DIRECT 3. -
Page 26: Reprogrammation
Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS Décodeur VDS 4. Reprogrammation Si le poste programmé est neuf, on peut réaliser la reprogrammation telle qu’expliquée au point 2 ou au point 3. 2. -
Page 27: Remplacement Du Décodeur Version V1.X Ou V2.X
ANNEXE : Recommandations d’installation. Résistance pour le décodeur MDS-ADS réf. 2409 en version V1.x ou V2.x Pour éviter tout problème de fonctionnement, il faut installer une résistance de 100 ohms entre les terminaux « - » de MDS et «...
