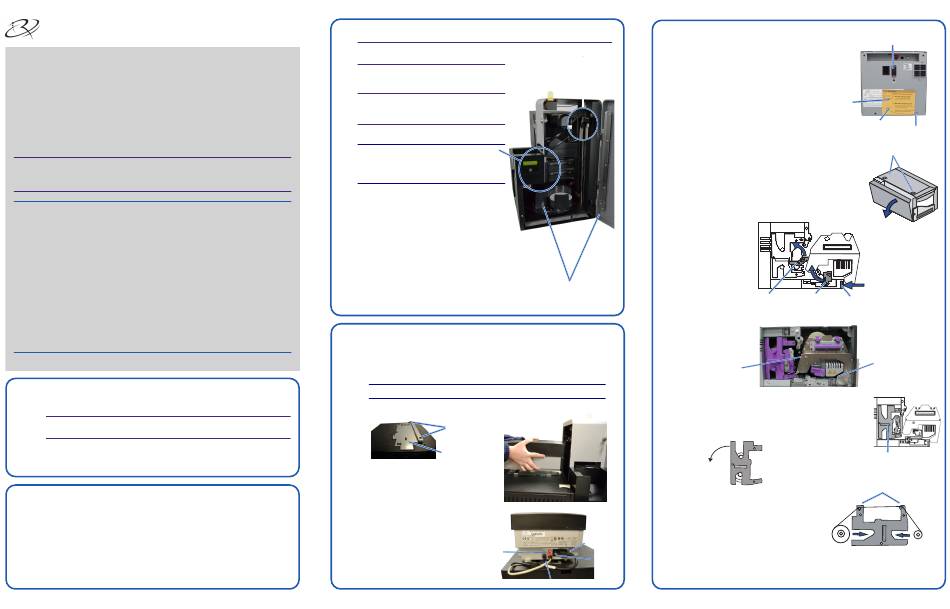

Rimage Catalyst 6000 Guide D'installation

Guide d'Installation et Configuration intégrée
Rimage Catalyst®
Avant de commencer :
Ce document décrit la procédure de configuration de votre produit Rimage Catalyst® intégré.
Les produits dans des séries intégrés Catalyst incluent Catalyst 6000N.
Ce document est destiné aux personnes familiarisées avec la configuration du matériel, avec
l'installation des logiciels et avec l'utilisation des systèmes d'exploitation Windows®. Si vous ne
comprenez pas les procédures décrites dans ce document, demandez de l'aide à un spécialiste
en informatique.
Les documents référencés dans cette procédure sont trouvés sur le disque du Guide
d'Utilisateur Rimage Catalyst inclus avec le système et étant aussi disponibles en ligne sur
www.rimage.com/support.
Important !
•
Lisez attentivement les instructions de configuration avant de commencer.
•
Conservez tous les cartons et les éléments d'emballage de votre système Rimage.
Remarques :
•
Le système Rimage Catalyst intégré est constitué d'un chargeur automatique et d'un
ordinateur intégré (PC). Tous les logiciels Rimage sont déjà chargés sur le PC intégré. Le
système est disponible soit avec Everest Encore™ ou l'imprimante Prism III™.
•
Il se peut que votre produit ne soit pas absolument identique à celui illustré dans la
présentation.
•
Les termes Catalyst et "chargeur automatique" sont utilisés dans ce document pour faire
référence aux produits listés plus haut. Le terme « imprimante » désigne l'imprimante
Everest Encore ou Prism III. Le terme "système" réfère à la combinaison du chargeur
automatique et à l'imprimante Catalyst.
•
Ce produit est conçu pour un système de répartition électrique informatique avec une
tension entre phases 120/230 V.
• Sauf indication contraire, toutes les instructions de navigation Windows se rapportent à
des chemins d'accès Windows 10. La navigation dans les autres systèmes d'exploitation
peut différer légèrement.
Éléments nécessaires :
• Un câble réseau est requis. Une connexion réseau est nécessaire pour que le logiciel
fonctionne correctement.
Important ! Vous devez fournir un câble réseau. Aucun câble réseau n'est inclus avec
le système.
•
Un moniteur, une souris USB et un clavier USB sont nécessaires pour le contrôle du
système local.
•
Ciseaux ou cutters
• Tournevis cruciforme Phillips
1
Vérification des éléments du kit d'accessoires
Le kit d'accessoires comprend les éléments suivants :
•
Guide d'Installation et Configuration intégrée Rimage Catalyst (ce document)
•
Garantie de produit Rimage
•
Cordon d'alimentation
• Câble USB
•
Disque du Guide d'Utilisateur Rimage Catalyst
•
Support de disque avec le disque Suite Logiciel Rimage et disque de récupération
•
Instructions du disque de récupération
•
Clés de la porte du système
2003486_D
2
Préparation du chargeur automatique
Important ! Le système est lourd. Faites-vous
aider pour soulever le système.
a.
Décollez l'étiquette de Licence du Logiciel de la
porte avant.
Important ! Lisez attentivement l'étiquette avant
de la retirer. En retirant l'étiquette, vous acceptez
les clauses de la licence.
b.
Ouvrez la porte avant.
Ruban
Astuce : Si le système est verrouillé, les
adhésif
clés sont localisées dans le kit
d'accessoires qui est expédié avec votre
système.
c. Retirez la mousse de protection qui se trouve à
l'intérieur de la porte.
d.
Coupez l'attache en plastique sur le bras de
levage.
ȸ
Attention ! Ne coupez pas la courroie ou le
câble !
e.
Décollez le ruban adhésif de la déviation du
disque.
f. Retirez la mousse de transport insérée au-dessus
du carrousel.
g.
Fermez la porte.
3
Configuration de votre imprimante
Prism III™
a.
Déballez l'imprimante Prism. Reportez-vous à l'étiquette apposée sur la boîte de
l'imprimante Prism.
Note : Le ruban d'impression Prism est pré- installé.
b.
Placez l'imprimante sur le système Rimage Catalyst comme cela le pied de
Fentes
Socle de l'imprimante
l'imprimante plastique glisse dans les
fentes sur la planche de l'imprimante.
c.
Connectez les câbles.
i. Connectez le câble USB à
l'imprimante.
ii.
Connectez le câble d'imprimante du
Catalyst à l'imprimante.
iii. Connectez le cordon d'alimentation
du Catalyst à l'imprimante.
Câble USB
d.
Appuyez sur l'interrupteur d'alimentation
de l'imprimante Prism (position On).
Copyright © 2020 Rimage
3
Configuration de l'imprimante (suite)
Everest Encore™
Attache
a.
Déballez l'imprimante Everest.
Reportez-vous à l'étiquette apposée
sur la boîte de l'imprimante Everest.
b.
Suivez les instructions présentes sur la
carte d'instructions apposée à l'arrière
de l'imprimante.
i.
ii.
c.
Ouvrez l'imprimante Everest.
i.
ii.
d.
Ouvrez les loquets 1, 2, et 3 comme indiqué par les flèches.
Mousse de protection
e.
Retirez les deux (2) éléments d'emballage en plastique situés à l'intérieur de
l'imprimante.
f.
Installez le ruban d'impression.
i.
ii.
iii.
iv.
Cordon
d'alimentation
Interrupteur
v.
d'alimentation
vi.
Câble de l'imprimante
Commutateur de tension
Fiche d'instructions
Réglez le commutateur de
tension alternative. Vis de transport
Placez la vis de transport en
position d'expédition.
Loquets du panneau latéral
Appuyez sur les deux loquets du panneau latéral.
Abaissez le panneau latéral.
Loquet 1 Loquet 2 Loquet 3
Éléments
Éléments
d'emballage
d'emballage
Tirez sur la poignée pour retirer de l'imprimante le
support du ruban de retransfert.
Posez le support de ruban d'impression sur sa face
arrière, sur une surface plane et propre.
Support du ruban d'impression
Rouleaux de guidage
Enroulez le ruban d'impression
autour des rouleaux de guidage,
Rouleau
comme illustré.
d'alimentation
Enclenchez le rouleau
d'alimentation et le rouleau
d'entraînement dans le support du
ruban d'impression.
Tendez
le ruban d'impression en faisant tourner le rouleau d'entraînement
dans le sens des aiguilles d'une montre.
Insérez le support du ruban d'impression dans l'imprimante.
Vis de transport, position
d'expédition
Rouleau
d'entraînement
