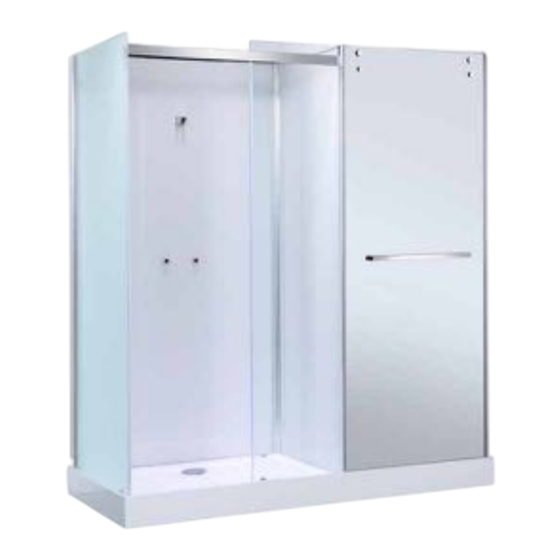

Gelco Design FASTNEW 709176 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
INSTRUCTIONS DE MONTAGE
FASTNEW / 709176
PIÈCES DE RECHANGE
AFIN D'ASSURER UN MONTAGE ET UNE UTILISATION EN TOUTE SÉCURITÉ,
LISEZ ATTENTIVEMENT LES INSTRUCTIONS DE MONTAGE
ET DE FONCTIONNEMENT DE CE MANUEL ET
PARTICULIEREMENT LES RECOMMANDATIONS AVANT INSTALLATION.
APRÈS L'INSTALLATION, CONSERVEZ SOIGNEUSEMENT
LA NOTICE AINSI QU'UNE PREUVE D'ACHAT POUR TOUTE MAINTENANCE
ULTÉRIEURE, RÉCLAMATION OU DEMANDE DE PIÈCES DÉTACHÉES.
Retrouvez toutes les informations
sur notre site internet en flashant ce code
VERSION 1

Publicité

Table des Matières
loading

Manuels Connexes pour Gelco Design FASTNEW 709176

Sommaire des Matières pour Gelco Design FASTNEW 709176

  • Page 1 INSTRUCTIONS DE MONTAGE FASTNEW / 709176 PIÈCES DE RECHANGE AFIN D'ASSURER UN MONTAGE ET UNE UTILISATION EN TOUTE SÉCURITÉ, LISEZ ATTENTIVEMENT LES INSTRUCTIONS DE MONTAGE ET DE FONCTIONNEMENT DE CE MANUEL ET PARTICULIEREMENT LES RECOMMANDATIONS AVANT INSTALLATION. APRÈS L'INSTALLATION, CONSERVEZ SOIGNEUSEMENT LA NOTICE AINSI QU’UNE PREUVE D’ACHAT POUR TOUTE MAINTENANCE ULTÉRIEURE, RÉCLAMATION OU DEMANDE DE PIÈCES DÉTACHÉES.

  • Page 2: Contenu Des Colis

    CONTENU DES COLIS : DESSIN TECHNIQUE QUANTITÉ 200 cm 200 cm 69 cm 43,4 cm ST4 X 8 197 cm Ø 6 Ø 3,2 200,4 cm 1,5cm Note: Pour toute commande SAV reportez-vous aux pages 42 et suivantes.
  • Page 3 CONTENU DES COLIS : CARTON 1 CARTON 2 CARTON 3 CARTON 4 CARTON 5 CARTON 6 • Receveur FASTNEW • Paroi de fond FASTNEW • Paroi latérale • Porte coulissante miroir • Panneau de fond - • Profilé Alu - meuble/mur • Roulette - porte • Paroi latérale opaque transparente fixe...

  • Page 4: Recommandations Avant Installation

    RECOMMANDATIONS AVANT INSTALLATION : CONDITIONS D’UTILISATION ET D’INSTALLATION – PRODUIT À EMPORTER DESTINÉ EXCLUSIVEMENT À UN USAGE PRIVÉ ET NON PROFESSIONNEL 1. Après les avoir déballés, contrôlez les composants par rapport au tableau de la page précédente. Vérifiez s’il n’y a pas de problème de qualité...

  • Page 5: Montage À Gauche

    I NST RUCT I O N S D E M ON TAG E MONTAGE À GAUCHE MONTAGE À DROITE Vous avez la possibilité de réaliser un montage à droite ou un montage à gauche. Nos instructions de montage décrivent un montage à droite. Si vous voulez réaliser un montage à gauche, il vous suffit d'inverser le montage.
  • Page 6 POSE DU RECEVEUR 125 mm 125 mm 125 mm 125 mm Réglez la hauteur entre votre sol et le haut du receveur à 125 mm. Assurez-vous d’une pose du receveur à niveau, sur son emplacement définitif. Si besoin, modifiez l’assiette du receveur en serrant et/ou désserrant les pieds situés dessous.
  • Page 7 Décalez le receveur de son emplacement définitif jusqu’à pouvoir en faire le tour. Assurez vous de sa stabilité avant la suite du montage. FIXATION DU CLIP ø A. Selon l’orientation de votre cabine «gauche/droite» (cf. page 6), repérez les 2 points pré-moulés côté...
  • Page 8 POSE DU GRAND FOND A. Vissez les connecteurs pour le mitigeur sans oublier la plaque de protection au dos. B. Fixez le support de douchette. Poussez le panneau de fond en butée dans les 2 clips du receveur.

  • Page 9: Mise En Place De La Paroi Latéralex

    MISE EN PLACE DE LA PAROI LATÉRALE C’ C’ Durant cette étape une personne devra vous assister pour maintenir le profilé du grand fond par l’extérieur de la cabine. A. Insérez d’abord le coin inférieur du petit fond. B Puis relevez-le en veillant à ce que le profilé épouse la feuillure du grand fond. Vérifiez que la feuillure soit enfoncée sur toute la hauteur avant de passer à...

  • Page 10: Montage Paroi Latéralex

    MONTAGE PAROI LATÉRALE 200 cm ST4 X 8 A. Emboîtez le profilé en vérifiant le sens en fonction de votre orientation. B. Vissez les vis prévues à cet effet en veillant à ne pas déformer les profilés. C. Clipsez le joint sous la paroi en commençant par le côté profilé. MONTAGE PAROI FRONTALE 200 cm ST4 X 8...

  • Page 11: Pose Des Parois Latérale Et Frontalex

    POSE DES PAROIS LATÉRALE ET FRONTALE Durant cette étape une personne devra vous assister pour maintenir le profilé du grand fond par l’extérieur de la cabine. A. Insérez d’abord le coin inférieur de la paroi latérale. B Puis relevez-le en veillant à ce que le profilé épouse la feuillure du grand fond. Vérifiez que la feuillure soit enfoncée sur toute la hauteur avant de passer à...
  • Page 12 Durant cette étape une personne devra vous assister pour maintenir le profilé du fond par l’extérieur de la cabine. A. Insérez d’abord le coin inférieur de la paroi frontale. B Puis relevez-le en veillant à ce que le profilé épouse la feuillure du petit fond. Vérifiez que la feuillure soit enfoncée sur toute la hauteur avant de passer à...
  • Page 13 POSE DES JOINTS Emboîtez les joints sur le rebord du receveur au dos de chaque fond. Coupez le joint derrière le fond latérale à l’endroit du clip.

  • Page 14: Pose Du Profilé De Compensation

    POSE DU PROFILÉ DE COMPENSATION 197 cm...

  • Page 15: Mise En Position De La Cabine

    MISE EN POSITION DE LA CABINE Pour la suite de l’installation, il est préférable de replacer la cabine sur son emplacement définitif. Il faut raccorder les arrivées d’eau au mitigeur (non fourni) et l’évacuation à votre installation. Vérifiez l’aplomb de votre cabine (cf. étape 1) et réglez de nouveau les pieds si nécessaire.

  • Page 16: Montage Du Meublex

    MONTAGE DU MEUBLE Vissez les axes dans les inserts en veillant à ne pas forcer le serrage, sous peine d’endommager les inserts.
  • Page 17 Vissez les axes dans les inserts en veillant à ne pas forcer le serrage, sous peine d’endommager les inserts.
  • Page 18 Vissez les axes sur les trous correspondant à l’orientation de votre cabine (cf. page 5). En veillant à ne pas serrer trop fort, sous peine d’endommager les inserts.

  • Page 19: Hauteur Mini

    HAUTEUR MINI 12 cm...
  • Page 20 Vissez les axes sur les trous correspondant à l’orientation de votre cabine (cf. page 5). En veillant à ne pas serrer trop fort, sous peine d’endommager les inserts. Le montage illustré ci-dessus reste pour une configuration vers la droite.
  • Page 22 HAUTEUR MINI 8 cm A. Réglez la hauteur des pieds à 8 cm. B. Vissez les pieds réglables aux emplacements pré-percés. C. Vissez les clips de plinthe à l’aide des vis fournies.

  • Page 23: Assemblage Des Meubles

    ASSEMBLAGE DES MEUBLES ST4 X 10 M4 X 20...
  • Page 24 ST4 X 30 200,4 cm...

  • Page 25: Réglage Du Meublex

    RÉGLAGE DU MEUBLE Ajustez la largeur de votre espace penderie (côté mur) à votre emplacement en faisant coulisser la partie penderie sur la partie étagère. ST4 X 30...

  • Page 26: Montage De La Plinthex

    MONTAGE DE LA PLINTHE X + 1,2 cm Découpez la plinthe à la largeur «X» souhaitée en veillant à ne pas oublier d’ajouter l’épaisseur de 1,2cm à votre mesure . 39 cm 1 cm PRÉ-PERCÉ ST4 X 10 Vissez les équerres dans les trous , l’utilisation d’une visseuse électrique est recommandée pour les parties non-percées.
  • Page 27 ST4 X 10 Vissez les équerres dans les trous pré-percés. Clipsez la plinthe de chaque côté du receveur.

  • Page 28: Montage De La Traversex

    MONTAGE DE LA TRAVERSE Mesurez la distance entre le mur et la face intérieure (côté douche) de la paroi latérale. Assurez-vous que la paroi latérale soit bien parallèle au bord du receveur et de niveau. Découpez la traverse à la dimension requise à l’aide d’une scie à métaux. La coupe doit être faite impérativement côté...
  • Page 29 A. Montez la fixation murale sur la traverse. B. Fixez la traverse sur les deux parois en veillant à ne pas forcer sur le serrage des vis. Vérifiez l’aplomb de votre traverse. Si besoin, réajustez en démontant la plinthe et en serrant ou déserrant les pieds sous le receveur.
  • Page 30 Démontez la traverse complètement. Ø 3,2 Ø 6 Ø 6 Ø 3,2 Après avoir repéré la position de la fixation murale. A. Marquez la position des trous dans le mur à l’aide d’un forêt et d’un marteau. B. Enlevez la fixation et percez le mur à l’aide du forêt prévu à cet effet. C.
  • Page 31 Remontez la traverse en commençant pas l’enfoncer dans la fixation murale. N’oubliez pas de poser les caches-vis. ST4 X 10 Ø 3,2...

  • Page 32: Fixation Des Parois Frontale Et Latérale

    FIXATION DES PAROIS FRONTALE ET LATÉRALE Ø 3,2 Fixez les platines en veillant à ce qu’elles soient bien parallèles aux bords du receveur. MONTAGE DE LA PORTE COULISSANTE...
  • Page 33 1,5cm 0,5cm 1,5cm Ø 3,2 Notez qu’il existe 2 hauteurs différentes de guide, la plus grande devra être placée dans l’espace penderie (côté mur). A. Fixez les guides pour la porte à 0,5 mm du rebord de la plinthe. B. Repérez la position des trous à faire. C.

  • Page 34: Fixation De La Porte Coulissante

    FIXATION DE LA PORTE COULISSANTE A. Montez la porte sur la traverse en veillant à ce que les deux roulettes soient à cheval dessus. B. Vissez les butées sur la porte sous la traverse. C. Réglez ces dernières pour éviter le démontage de la porte. Réglez la fermeture de la porte en tournant les roulettes jusqu’à...

  • Page 35: Montage Des Étagères Et De La Penderie

    A. Clipsez le joint racloir sur la paroi frontale en commençant par le bas. B. Découpez le joint pour faciliter le passage de la poignée. MONTAGE DES ÉTAGÈRES ET DE LA PENDERIE...
  • Page 36 ST4 X 10 A. Fixez les surpports de penderie sur les trous pré-percés. B. Mesurez la longueur nécessaire pour la barre et coupez la si nécessaire. C. Installez la barre sur ses supports.
  • Page 37 A. Mesurez la longueur nécessaire pour la baguette de finition et coupez la si nécessaire. B. Décolllez l’opercule de l’adhésif. C. Collez la baguette sur le haut de l’espace étagère.

  • Page 38: Description Circuit Hydraulique

    DESCRIPTION CIRCUIT HYDRAULIQUE Alimentation eau froide/Robinet mécanique (non fourni) Alimentation eau chaude/Robinet mécanique (non fourni) Bonde/tuyau d’évacuation (non fourni)

  • Page 40: U Ti Lisati On / En T R Et Ien

    U TI LISATI ON / EN T R ET IEN AVERTISSEMENTS : AVANT LA MISE EN PLACE DÉFINITIVE, VÉRIFIEZ IMPÉRATIVEMENT LE BON FONCTIONNEMENT HYDRAULIQUE DE VOTRE CABINE : - Resserrez toutes les connections. - Vérifiez tous les assemblages. - Mettez en eau avant toute installation définitive en vérifiant le bon fonctionnement du mitigeur et l’écoulement de l’eau vers la bonde.

  • Page 41: Causes Possibles

    CONSEILS NETTOYAGE ET MAINTENANCE 1 . Pendant le transport, manipulez le produit avec précaution, évitez de lui faire supporter trop de poids, de le cogner ou de le secouer vivement. Si vous ne le montez pas pendant un certain temps, veuillez maintenir l’environnement sec, aéré. 2.
  • Page 42 T AB L E AU GÉ N ÉR AL S. A. V N° QTÉ DÉSIGNATION RÉFÉRENCE S.A.V Receveur FASTNEW 709176-A Paroi latérale transparente fixe FASTNEW 709176-B Paroi frontale fixe FASTNEW 709176-C Porte coulissante miroir FASTNEW 709176-D Paroi de fond FASTNEW 709176-E Paroi latérale opaque fixe - côté meuble FASTNEW 709176-F Traverse porte coulissante 709176-I Profilé Alu - meuble/mur 709176-J Profilé Alu - paroi latérale/mur...
  • Page 44 T AB L EAU H YD R AU LI QU E S. A. V N° QTÉ DÉSIGNATION RÉFÉRENCE S.A.V Bonde 90mm 709176-AX Connecteurs mitigeurs + platine 709176-AY...

  • Page 45: T A B L Eauq U I N Ca Il Le R Ie S .A

    T A B L EAU Q U I N CA IL LE R IE S .A. V N° QTÉ DÉSIGNATION RÉFÉRENCE S.A.V Joint vertical paroi fixe 709176-Y Joint magnetique (set de 2) 709176-Z Joint amortisseur - porte 709176-AA Joint rebord receveur 709175-S Roulette - porte 709176-AB Fixation traverse - paroi frontale + butées 709176-AC...

  • Page 46: Garantie

    GARANTIE : GARANTIE & SERVICE APRES-VENTE – PRODUIT À MONTER SOI-MÊME ATTENTION : CONSERVER TOUT DOCUMENT OFFICIEL D’ACHAT (REMISE FISCALE, BORDEREAU DE LIVRAISON, FACTURE ETC.) 1) La cabine est garantie pour une période de deux ans à partir de la date d’achat, prouvé par un document officiel qui mentionne le nom du revendeur et la date à...
