Sommaire des Matières pour Hauber Elektronik 652

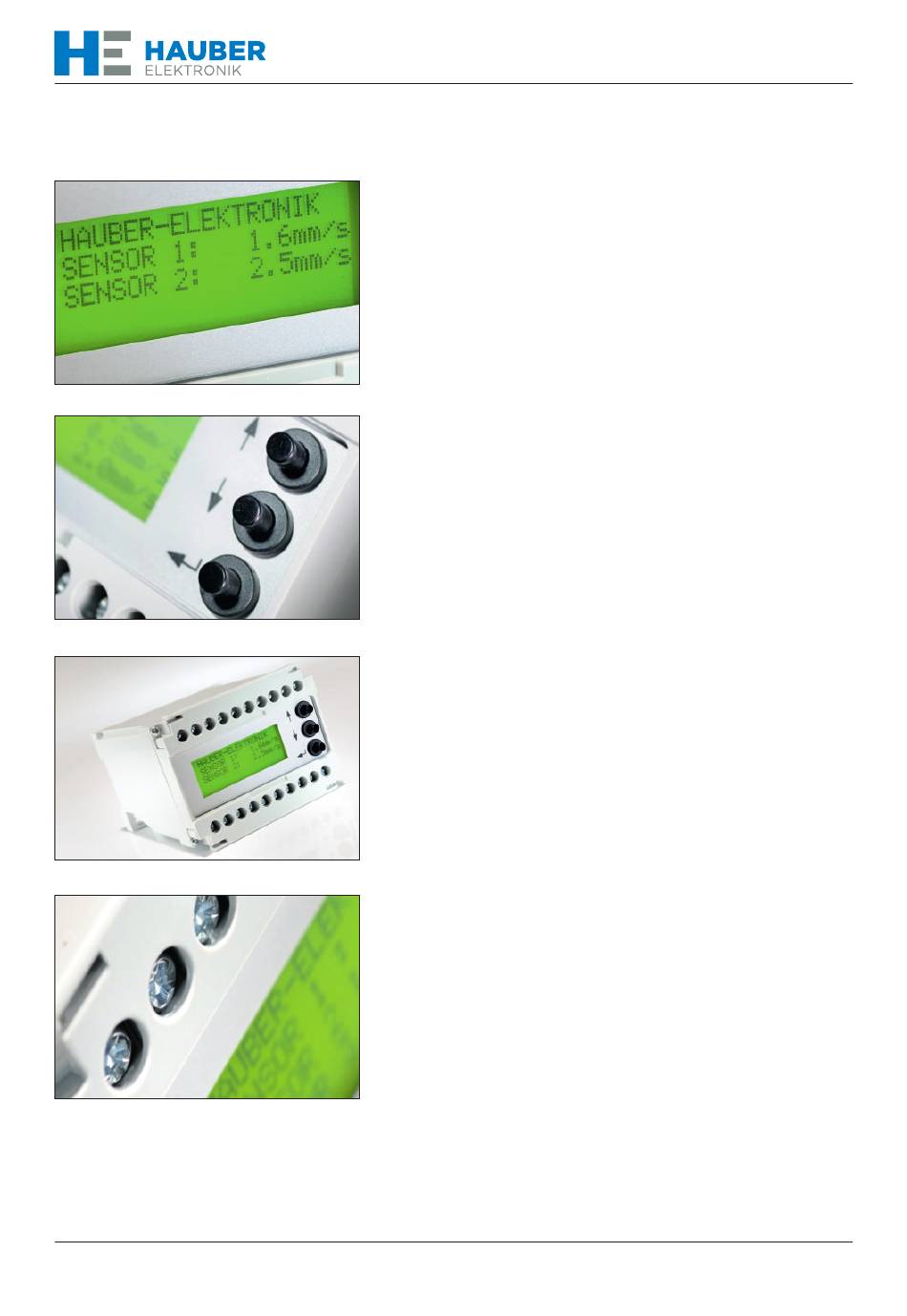

- Page 1 Appareil d'analyse Modèle 652 Analyse : 2 x modèles 640, 664 ou ¨ HE100 Affichage : vitesse de vibration en ¨ mm/s rms Relais : ¨ - Préalarme (limite 1), - Alarme principale (limite 2), - OK Instructions de service...
-
Page 2: Appareil D'analyse Modèle 652
HAUBER-Elektronik GmbH Instructions de service Appareil d'analyse Modèle 652 Mise à jour : 09/02/2018 Attention ! Les présentes instructions de service doivent avoir été lues et comprises avant la mise en service du produit ! Tous droits réservés, y compris les droits de traduction. -
Page 3: L'appareil D'analyse Modèle 652
Les présentes instructions de service sont valables pour l'appareil d'analyse modèle 652. L'appareil d'analyse modèle 652 L'appareil d'analyse modèle 652 a été conçu pour mesurer et contrôler le courant de sortie (4...20 mA) d'un ou deux contrôleurs de vibrations de modèle 640, 664 ou HE100. L'appareil d'analyse est hébergé... -
Page 4: Écran Et Structure Des Menus Modèle 652
HAUBER-Elektronik GmbH Écran et structure des menus modèle 652 Touche UP HAUBER-ELEKTRONIK CAPTEUR 1 : 3,4 mm/s Touche DOWN CAPTEUR 2 : 5,5 mm/s Touche SET Écran : menu de démarrage - Affichage des valeurs effectives Sélection et réglage des menus •... -
Page 5: Fonctionnement
HAUBER-Elektronik GmbH Fonctionnement Pour les contrôleurs raccordés, le fonctionnement et la commande sont identiques. De même, le comportement de la limite 1 et de la temporisation 1 est identique à celui de la limite 2 et de la temporisation 2. À titre d'exemple, on utilise ici le contrôleur 1 avec les limites 1 et 2 et les temporisations 1 et 2 : Mode normal et ALARME 1 Signal d'entrée... -
Page 6: Caractéristiques Électriques
HAUBER-Elektronik GmbH Caractéristiques électriques Signal d'entrée : 2 x signaux de courant (4...20 mA) Sorties : • 5 x contacts de relais • 2 x sorties de courant, sortie capteur 1, sortie capteur 2 (signaux d'entrée en boucle) • Tension en alimentation pour modèle 640, 664 ou HE100 : +24 V CC Limites : entre 4...20 mA, réglable graduellement, hystérésis 2 %... -
Page 7: Matériau Du Boîtier
HAUBER-Elektronik GmbH Matériau du boîtier Toutes les dimensions en mm. Possibilités de montage a. Montage au moyen d'un profilé chapeau : voir l'image ci-dessus. b. Montage mural au moyen de deux vis : voir l'image ci-dessous. 5 mm Ø 6 mm Ø Écartement des trous pour le montage mural...
