5.
La sécurité des futurs utilisateurs de ce produit dépend de votre installation.
Il est donc impératif de lire, de comprendre et de respecter toutes les instructions

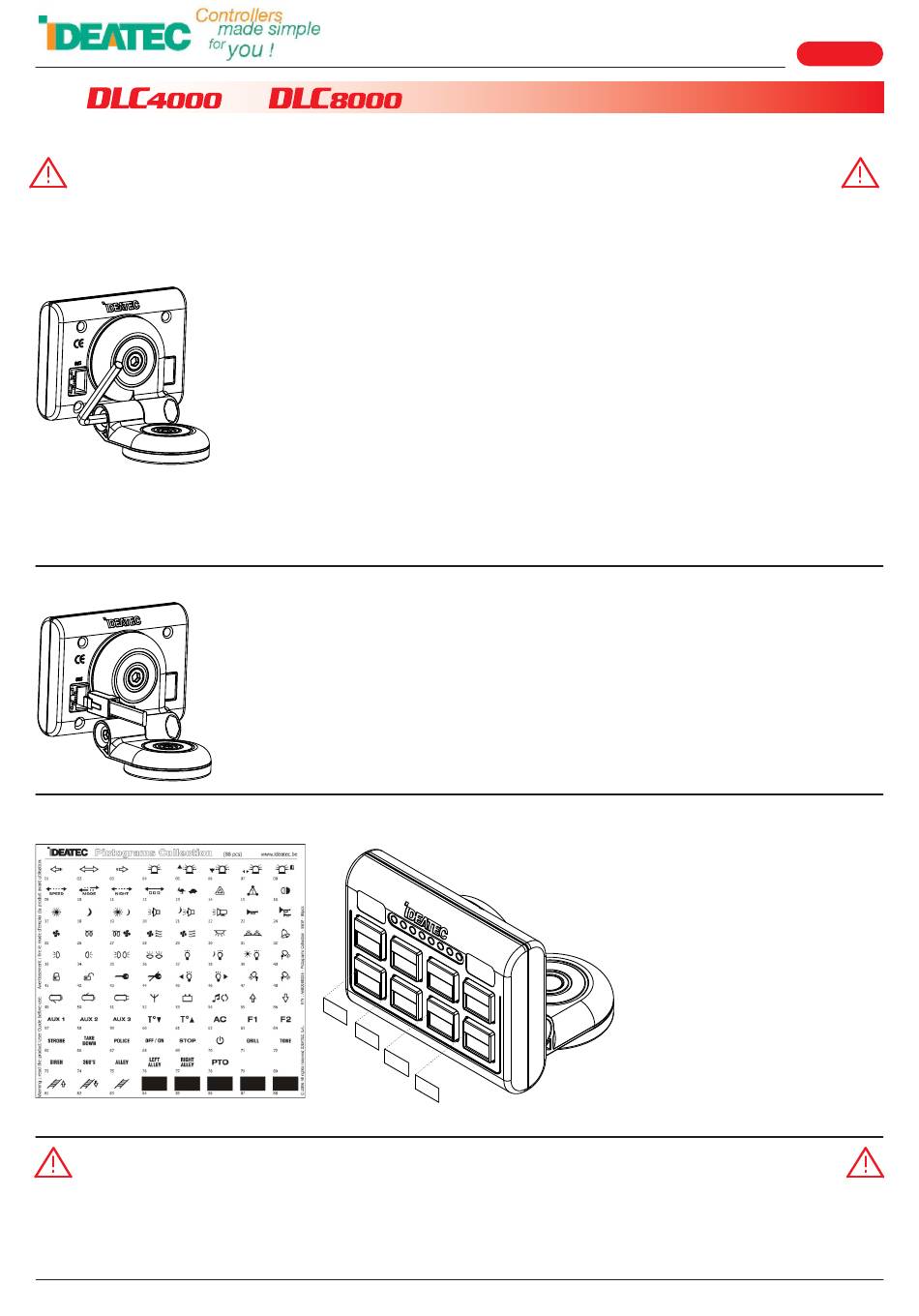

5.1. Console
i
Gabarit de perçage disponible en page 7
Utiliser seulement les éléments de visserie fournis par le fabricant.
Utiliser une autre vis plus longue à l'arrière de la console pourrait endommager sérieusement
Le fabricant n'assure aucune garantie et responsabilité si d'autres éléments de fixation ou de
IDEATEC S.A. - Z.I. de Noville-les-Bois - rue Léopold Génicot 19A - 5380 Fernelmont, Belgium - Tel: +32(0)81 42 00 10 - Fax: +32(0)81 57 91 70 - E-mail: info@ideatec.be
User's guide DLC4000/DLC8000 -
&
reprises dans ce guide d'installation.
Ü
Pré-assembler l'ensemble de la console sans bloquer les 2 vis à tête hexagonale.
Ü
Choisir l'emplacement le plus approprié pour installer la console sur le tableau de bord.
Ü
Repérer et pointer les 6 trous de fixation de la base du pied (voir gabarit en page 7).
Ü
Fixer la base et positionner la console idéalement.
Ü
Bloquer les 2 vis de fixation à tête hexagonale.
Ü
Fixer le capot à l'arrière du pied avec la vis fournie (utiliser obligatoirement la vis fournie).
Ü
Placer le petit capuchon noir sur la tête de la vis arrière.
ÜSi l'angle choisi pour l'installation de la console le permet, le câble RJ45 peut être engagée.
Si besoin, relâcher la vis pour accéder plus facilement à l'arrière de la console.
l'intérieur de celle-ci.
visserie sont utilisés pour l'installation de la console.
Installation de la console et du module
i
Référence outil : clef hexagonale DIN n°6
Doc. V2.1 - Firmware V3.1
ÜUne collection de 88
pictogrammes fournie vous
permet de configurer le visuel
des touches du clavier.
ÜPour assurer un bonne adhésion
du pictogramme dans la cavité
de chaque touche, il est
recommandé d'éviter de toucher
avec les doigts la partie collante
des pictogrammes et la cavité
des touches.
Page 5
