NOTICE TECHNIQUE
INSTALLATION | RACCORDEMENT| MISE EN ROUTE | MAINTENANCE |
SOMMAIRE
1.
GÉNÉRALITÉS................................................................................................................................... 2
1.1
Avertissements ......................................................................................................................... 2
1.2
Réception – Stockage .............................................................................................................. 2
1.3
Garantie .................................................................................................................................... 2
2.
PRÉSENTATION PRODUIT .............................................................................................................. 3
3.
INSTALLATION .................................................................................................................................. 3
3.1
Dimensions ............................................................................................................................... 3
3.2
Caractéristiques techniques ..................................................................................................... 3
3.3
Emplacement............................................................................................................................ 3
4.
RÉGLAGES ........................................................................................................................................ 4
4.1
Réglage de gauche = Temporisation à la retombée du contact de sortie ................................ 4
4.2
Réglage de droite = Seuil de luminosité ................................................................................... 4
5.
MISE EN SITUATION ......................................................................................................................... 4
6.
ENTRETIEN ........................................................................................................................................ 4
7.
GESTION DES DÉCHETS ................................................................................................................. 4
CPFL
Capteur de présence
NT_508707_CPFL_141127
Publicité
Manuels Connexes pour S&P CPFL
Sommaire des Matières pour S&P CPFL
- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT| MISE EN ROUTE | MAINTENANCE | CPFL Capteur de présence SOMMAIRE GÉNÉRALITÉS........................... 2 Avertissements ......................... 2 Réception – Stockage ......................2 Garantie ............................ 2 PRÉSENTATION PRODUIT ......................3 INSTALLATION ..........................3 Dimensions ..........................3 Caractéristiques techniques ..................... 3 Emplacement..........................
- Page 2 éventuels dommages corporels et/ou matériels causés alors que les consignes de sécurité n'ont pas été respectées ou suite à une modifi cation du produit. Les CPFL sont destinés aux applications dans les locaux tertiaires • Installation intérieure • Atmosphère non potentiellement explosive •...

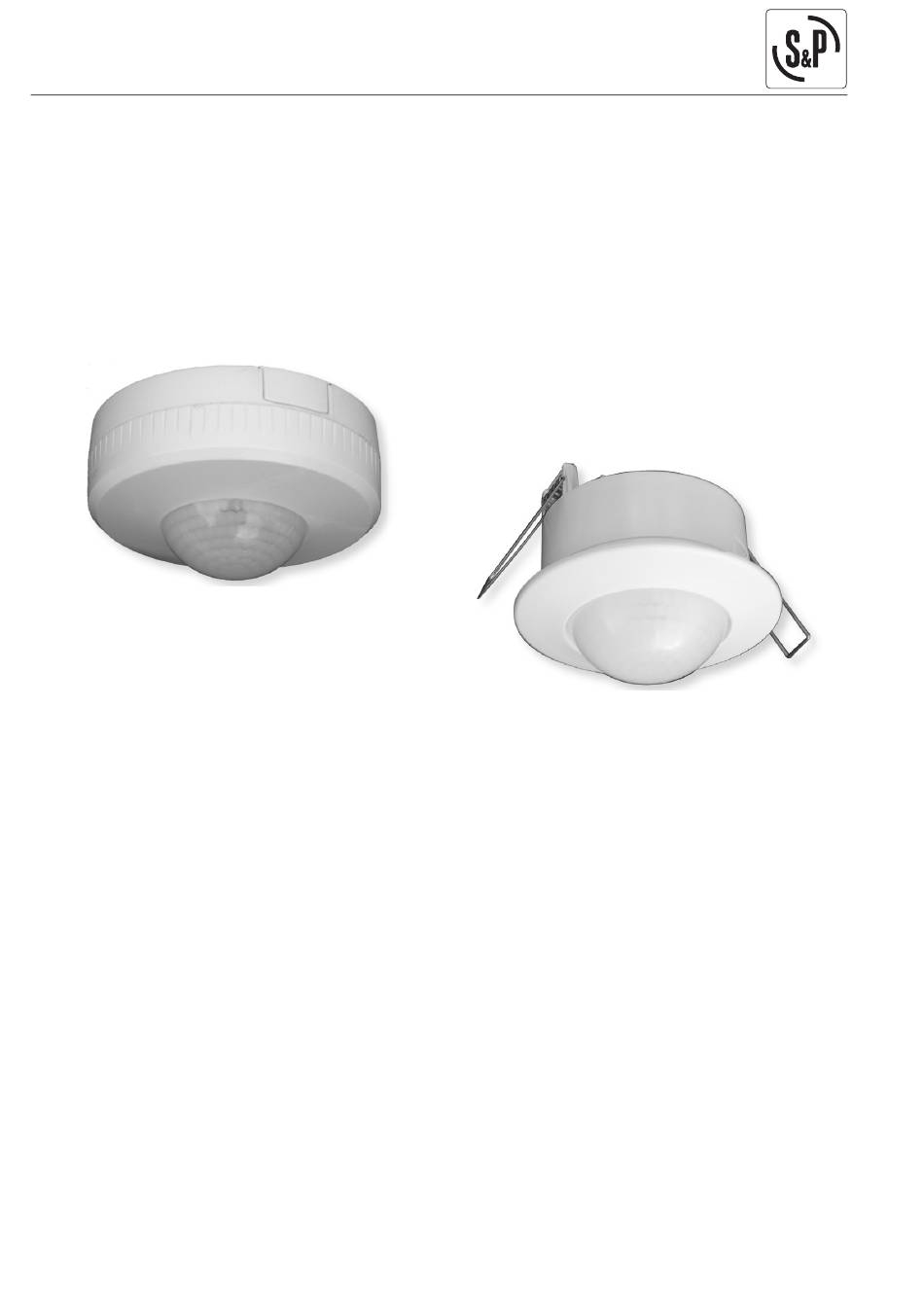

- Page 3 PRÉSENTATION PRODUIT • 2 versions : - CPFL-S : montage plafond en saillie - CPFL-E : montage faux plafond encastré • Principe de fonctionnement : mesure sensible aux rayonnements infra-rouge liés à la chaleur émise par un corps en mouvement.
- Page 4 RÉGLAGES Réglages à faire à l‘aide d’un tournevis plat largeur 3 mm. 4.1 Réglage de gauche = Temporisation à la retombée du contact de sortie Réglable de 5s à 15 min (réglage d’usine = 3 min environ). 4.2 Réglage de droite = Seuil de luminosité Réglable 5 à...
