NICE HyppoKit 7024
portail battant

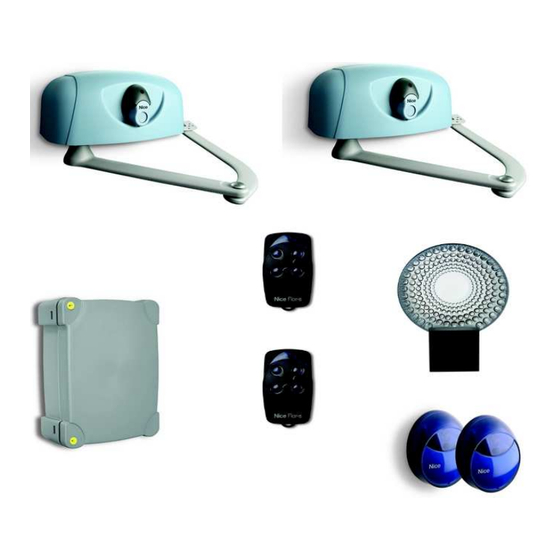

Le Kit comprend :
Schéma de principe d'une installation :
Connexions électriques ce qu'il faut prévoir :
Connexion
A ligne d'alimentation
électrique
B Lampe clignotante
antenne
C Photocellules
D sélecteur à clés
E Moteurs
Toute reproduction partielle ou totale est interdite, sans l'autorisation de habitat-automatisme.com
notice d'installation simplifiée de l'automatisme de
,
Type de câble
U1000 RV2 3x1.5mm²
U1000 RV2 3x2.5mm²
HO5 VVF 2x0.75mm²
RG58 câble coaxial
AWG 2x0.6mm²
AWG ou HO5VVF 2x0.5mm²
HO7RNF 5x1.5mm²
Option :
Longueur maximum admise
50 mètres
100 mètres
20 mètres
5 mètres
20 mètres
20 mètres
20 mètres
