Sommaire des Matières pour Eaton F5000

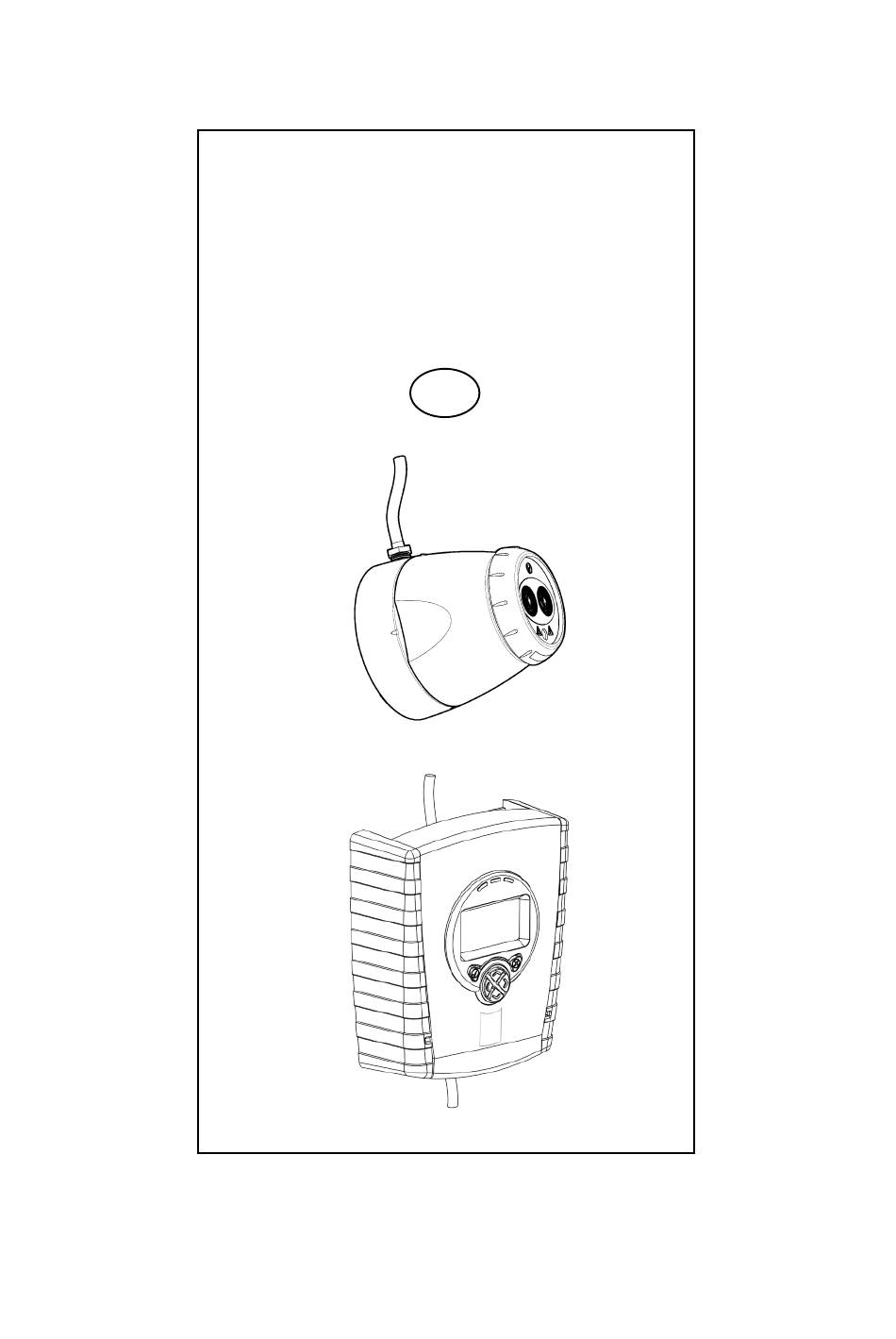

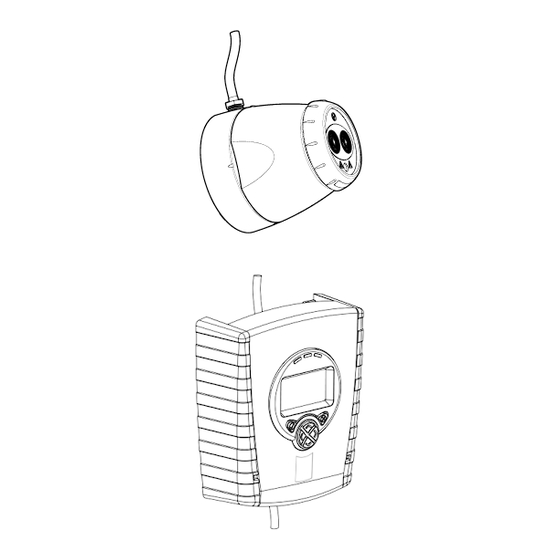

- Page 1 Détecteur linéaire de fumée motorisé à faisceau optique infrarouge Guide de l’utilisateur...
-
Page 2: Informations Générales
1. Informations générales 50 cm 50cm 50 cm 50cm 8 à 100 m 8-100m Monter l’équipement sur des surfaces solides (mur La ligne de visée porteur ou poutre). entre le détecteur et le réflecteur doit être dégagée. 50 à 100 m = 4 18 à... -
Page 3: Assemblage Du Dispositif
2. Assemblage du dispositif Fixer la carte sur la base Insérer le câble du détecteur Le témoin à DEL doit être dirigé vers le bas... -
Page 4: Schémas De Câblage
3. Schémas de câblage Câblage de deux détecteurs sur deux zones : Au détecteur 1 Au détecteur 2 voir remarque 1 DÉT 2 DÉT 2 Con C Con D Dérangement 14 V - 36 V CC Réinit. Dérangement ext. Con A Con B voir remarque 1... -
Page 5: Schémas De Câblage (Suite)
3. Schémas de câblage (suite) Branchement des relais pour câbler les deux détecteurs d’un contrôleur sur une zone : Con C Con D Dérangement Dérangement Con A Con B voir remarque 1 Zone 1 - Zone 1 + Pour le câblage à d’autres types de centrale d’alarme incendie ou celui de contrôleurs multiples sur une zone, se reporter aux instructions d’installation supplémentaires fournies avec le dispositif. -
Page 6: Mise Sous Tension
4. Mise sous tension REMARQUE : un seul contrôleur système permet de surveiller et commander jusqu’à deux têtes de détecteurs. Dans ce guide, le symbole « # » représente le numéro du détecteur actuellement sélectionné (1 ou 2). 5 secondes 5 secondes 5 secondes •... -
Page 7: Entrée Du Mot De Passe Pour Accéder Au Menu Technicien (Engineering)
5. Entrée du mot de passe pour accéder au menu technicien (Engineering) Appuyer sur pour accéder à l’écran de saisie du mot de passe (Pass Code) : • Mot de passe par défaut : 1 2 3 4 • Pour modifier un chiffre •... -
Page 8: Sélectionner Le Niveau De Puissance (Power Mode)
7. Sélectionner le niveau de puissance (Power Mode) • Au cours du fonctionnement normal en mode « Hi A » (mode haute consommation par défaut), le système consomme 5,5 mA pour un détecteur connecté et 8 mA pour deux détecteurs connectés. Durant les fonctions de ciblage laser, d’alignement automatique et manuel, et de position initiale, le... -
Page 9: Ciblage Laser
10. Ciblage LASER Le système signale un dérangement (Fault) dans ce mode Le LASER est utilisé pour aligner le détecteur sur le réflecteur. Il s’agit uniquement d’un outil d’alignement approximatif. Après l’utilisation de la fonction d’alignement automatique (Auto-Align), le LASER ne sera pas forcément dirigé vers le réflecteur. •... - Page 10 12. Réglage 0/100 (étalonnage) • Lorsque l’écran affiche « Set », appuyer sur alors que le réflecteur est encore découvert. • Lorsque l’écran affiche « S-00 », couvrir le réflecteur avec un matériau non réfléchissant, le laisser couvert, puis appuyer sur •...
-
Page 11: Essais Manuels D'incendie Et De Mise En Dérangement
14. Essais manuels d’incendie et de mise en dérangement Après installation ou nettoyage, il est recommandé d’effectuer un essai manuel d’incendie et de mise en dérangement : Essai d’incendie : couvrir lentement le réflecteur en prenant plus de 5 secondes. Le contrôleur système signale un incendie à... -
Page 12: Seuil D'alarme Incendie
16. Seuil d’alarme incendie Ce paramètre représente le seuil de détection d’un incendie par le détecteur. Réglage par défaut en usine = 35 % (réglé pour chaque détecteur). • La sensibilité peut être réglée par paliers de 1 % en appuyant sur les touches fléchées haut et bas. -
Page 13: Délai D'alarme Incendie/Mise En Dérangement
17. Délai d’alarme Incendie/Mise en Dérangement Ces paramètres représentent le délai mis par le contrôleur système pour signaler respectivement un INCENDIE ou un DÉRANGEMENT à la centrale d’alarme incendie. Réglage par défaut en usine = 10 secondes. (réglé pour chaque détecteur) Délai 1 (Incendie) Délai 2 (Défaut) 18. -
Page 14: Nettoyage Du Système
19. Nettoyage du système Le système compense automatiquement l’accumulation de poussière en changeant le niveau de compensation. Il est toutefois recommandé que les lentilles du détecteur ainsi que le réflecteur soient régulièrement nettoyés à l’aide d’un chiffon doux, non pelucheux. Lorsque le niveau de compensation d’un détecteur se maintient au-dessus de 130 pendant plusieurs jours, il est temps d’effectuer le nettoyage du détecteur concerné. -
Page 15: Dépannage
20. Dépannage Niveau de • Contacter le fabricant • Réaligner le détecteur à l’aide AIM non reconnu E-00 E-08 compensation non pour assistance de la fonction d’alignement nul durant le technique automatique (Auto) réglage à l’aide de la fonction « SET » •... -
Page 16: Caractéristiques Techniques
21. Caractéristiques techniques Paramètre Valeur Tension de fonctionnement 14 à 36 V CC Courant de fonctionnement – fonctionnement normal (y compris avec l’alarme 5,5 mA – 1 détecteur incendie ou mise en 8 mA – 2 détecteurs dérangement activée) Courant de fonctionnement – Modes d’alignement – HiA 36 mA Modes d’alignement –...
