DSC t-REX Notice D'installation

Installation

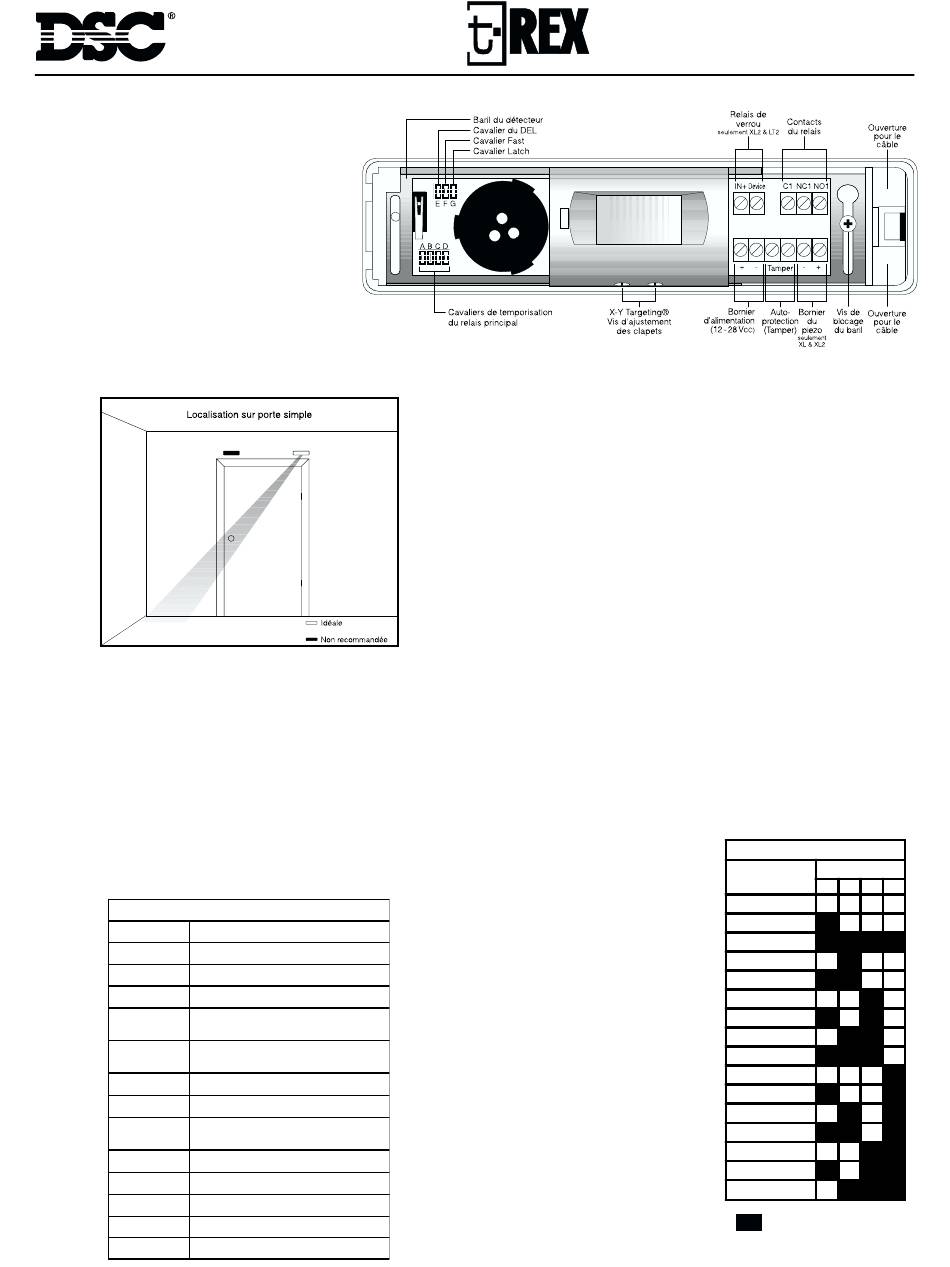

Choisissez la position d'installation selon la fig-
ure ci-dessous. Évitez de diriger la zone de
détection près des ouvertures entourant la
porte, car un fort courant d'air chaud ou froid,
ou un objet glissé sous la porte risquerait
d'entrer dans la zone de détection.
L'ouverture pour l'entrée du câble se situe à
l'arrière-droite du boîtier. Le dos du boîtier est
creux pour permettre d'introduire le câble
n'importe où derrière le T.Rex.
Pour fixer le T.Rex au mur, détachez le dos du
boîtier. Enlevez le couvercle et pivotez le baril
du détecteur vers le haut pour que le baril se
dégage de la vis de blocage.
Fixez ensuite le dos du boîtier en place en introduisant le câble
par l'ouverture situé à la droite du dos du boîtier. Replacez le
baril et effectuez le branchement du câble. Ajustez la configu-
ration des cavaliers (voir le tableau des cavaliers). Assurez-vous
que la vis du baril n'est pas trop serrée (le baril doit pouvoir
pivoter pour l'ajustement de l'aire de détection), et replacez le
couvercle.
Configuration des cavaliers
Les sept (7) cavaliers permettent de sélectionner le mode de
fonctionnement. En mode régulier, tous les cavaliers sont
installés.
Spécifications techniques
Type de détecteur Infrarouge, passif
Méthode de
Analyse numérique (D.S.P.)
filtrage
Lentille Type rideau
Portée de Une main: 3 mètres (10 pieds);
détection Corps entier: 6 mètres (20 pieds)
Alimentation et
consommation du 12 à 28 volts CC, 50 mA max.
détecteur
Consommation de
5 à 28 volts CC, 20 mA max.
l'avertisseur
(XL & XL2 seulement)
sonore
N.O. N.F. et Commun.
Relais
1 A max. à 30 volts CC max.
Temporisation du
Ajustable de 1/2s. à 60 secondes
relais
Temps de
recyclage du Fixe, désactivé 3/4 de seconde
relais
N.F. 2 A max. à 30 volts DC. Temps fixe à 2
Relais de verrou
secondes (LT2 & XL2 seulement)
Contact Anti-
N.F., 100 mA. max. à 30 volts CC max.
vandale
19cm L x 4.5cm H x 4.75cm P
Dimensions
7 1/8" L x 1 3/4" H x 1 7/8" P
Lampe témoin D.E.L rouge et vert
Certification UL 294, CE, FCC
Détecteur de sortie
Cavalier "LED"
Si ce cavalier est en place, la couleur de la lampe témoin suit
l'état du relais. Si ce cavalier est enlevé, la lampe témoin affiche
toujours la même couleur.
Cavalier "LATCH"
Ce cavalier détermine le mode de fonctionnement du relais prin-
cipal. En mode "temporisé" (cavalier en place): suite à une
détection, le relais s'active pour un temps fixe, défini par les 4
cavaliers "Relay Timer".
En mode "suivi" (cavalier enlevé): suite à une détection, le relais
s'active et se désactive selon la détection. Les 4 cavaliers "Re-
lay Timer" déterminent alors le temps maximum que le relais
principal demeure activé en présence de détection continue.
Cavalier "FAST"
Ce cavalier sélectionne la haute sensibilité quand il est en place.
Dans ce cas, la lampe témoin reste normalement rouge, et
devient verte lorsque le relais principal est activé. La haute
sensibilité est recommandée lorsque le T.Rex est utilisé comme
détecteur de sortie. La sensibilité normale est utilisée lorsque
le T.Rex est installé dans des endroits où il y a beaucoup de
perturbation. Lorsque la sensibilité normale est sélectionnée, la
lampe témoin reste normalement verte, et devient rouge lorsque
le relais est activé.
Cavaliers "RELAY TIMER"
Situés au coin inférieur gauche du
circuit, ce groupe de cavaliers
détermine, selon le mode, soit le
temps d'activation du relais
(mode temporisé ), ou le temps
maximum d'activation du relais
(mode suivi ). Le tableau indique
les positions des cavaliers qui
correspondent aux 16 sélections
de temps disponibles. Le temps
d'activation fixé à l'usine est de 2
secondes (4 cavaliers en place).
Indépen-damment du mode, le
relais se désactive pour un temps
fixe minimum de 3/4 de seconde.
Ce temps mort assure la recon-
naissance de courtes dés-
activations par l'équipement
auquel le détecteur est raccordé.
Notice d'installation
Ajustement de la minuteric
Cavalier
Temps
(secondes)
A B
1/2
1
2
3
4
5
6
8
10
15
20
25
30
40
50
60
Cavalier en place
C D
