Configuration

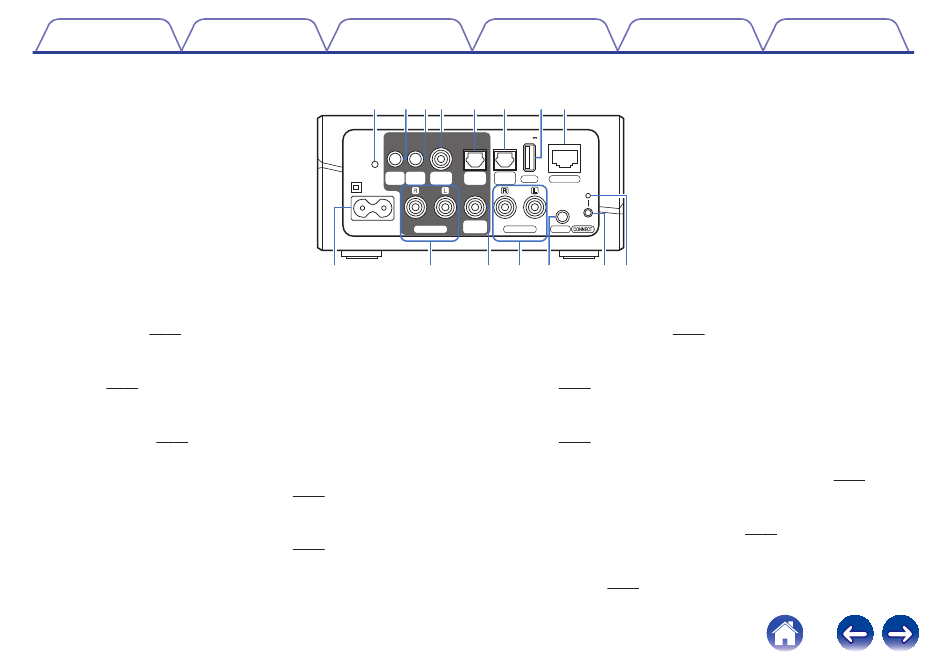

o Panneau arrière
A Touche de réinitialisation (RESET)
Divers réglages peuvent être réinitialisés à leurs valeurs d'usine par
défaut. (v p. 44)
B Sortie IR (IR OUT)
Utilisée pour contrôler un Denon AVR, PMA, ou un système.
(v p. 36)
C Sortie de déclenchement (DC12 V 150 mA MAX.)
Permet d'envoyer un signal de 12 V pour contrôler un amplificateur
externe. (v p. 37)
D Sortie audio numérique (COAXIAL OUT)
S'utilise pour brancher l'appareil à l'amplificateur audio et au
récepteur AV du système audio. (v p. 13)
E Sortie audio numérique (OPTICAL OUT)
S'utilise pour brancher l'appareil à l'amplificateur audio et au
récepteur AV du système audio. (v p. 13)
Utilisation
Dépistage des pannes
q
w
e
r
t
y
DC12V
150mA
MAX.
RESET
IR
TRIGGER
COAXIAL
OPTICAL
OPTICAL
OUT
OUT
OUT
OUT
IN
SUB
AC IN
PRE OUT
WOOFER
o
Q0
Q1
10
DEL d'état
u i
5V1A
USB
NETWORK
LINE IN
AUX IN
Q2
Q3
Q4 Q5
F Entrée audio numérique (OPTICAL IN)
Utilisée pour connecter les périphériques audio avec un câble
optique numérique. (v p. 14)
G Entrée USB (USB 5 V/1 A)
Utilisée pour connecter les périphériques de stockage USB.
(v p. 14)
H Connecteur réseau (NETWORK)
Utilisée pour connecter cet appareil à un réseau Ethernet filaire.
(v p. 17)
I Entrée CA (AC IN)
S'utilise pour brancher le cordon d'alimentation. (v p. 15)
J Pré sortie analogique (PRE OUT)
S'utilise pour brancher l'appareil à l'amplificateur audio et au
récepteur AV du système audio. (v p. 13)
K Sortie du caisson de basses (SUB WOOFER)
Utilisée pour connecter cet appareil à un caisson de basses sous
tension. (v p. 13)
