AUREA 2 SAS

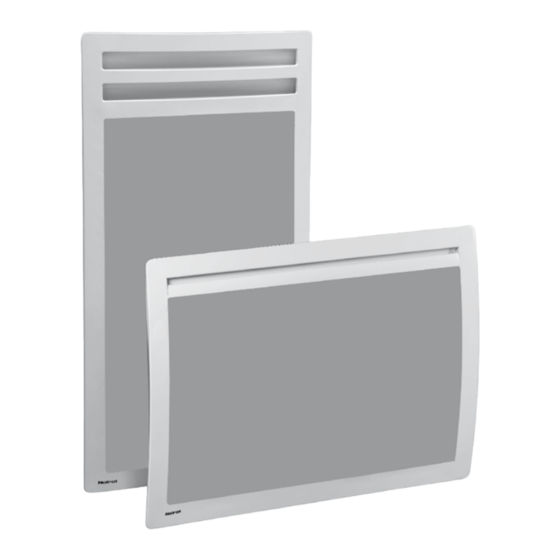

Panneau Rayonnant Horizontal et Vertical.
Notice d'Installation de l'appareil
Bon de garantie
A lire attentivement avant toute
opération et à conserver.
107, boulevard Ney - 75883 Paris Cedex 18
Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05
www.noirot.fr
et
SAS AU CAPITAL DE 6 408 656 € - SIRET B PARIS 334 981 958 00013 - CODE PAE 2751 Z
-C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958
SAV : 8 rue Louis Ampère - 02930 LAON Cedex
Tél. : 03 23 27 31 90 • Fax : 03 23 27 31 89
421AA2594
Publicité
Table des Matières
Manuels Connexes pour Noirot AUREA 2 SAS
Sommaire des Matières pour Noirot AUREA 2 SAS
- Page 1 AUREA 2 SAS Panneau Rayonnant Horizontal et Vertical. Notice d’Installation de l’appareil Bon de garantie A lire attentivement avant toute opération et à conserver. 107, boulevard Ney - 75883 Paris Cedex 18 SAV : 8 rue Louis Ampère - 02930 LAON Cedex Tél.
-
Page 2: Table Des Matières
AVANT PROPOS : -Vous venez d’acquérir ce Panneau Rayonnant « AUREA 2 SAS » de NOIROT et nous vous remercions de ce choix, témoignant ainsi de votre confiance. -Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. -
Page 3: Caractéristiques
1.CARACTÉRISTIQUES RÉFÉRENCE PUIS. TENSION INTENSITÉ HAUT. LARG. ÉPAIS. (mm) (mm) (mm) M126.0FPFS M126.1FPFS M126.2FPFS Horizontal 91+22 M126.3FPFS 1000 M126.4FPFS 1250 M126.5FPFS 1500 2000 1057 M126.7FPFS M127.3FPFS 1000 Vertical 1500 1057 91+22 M127.5FPFS 2000 1162 M127.7FPFS 2. RECOMMANDATIONS DE MISE EN PLACE ... -
Page 4: Recommandations De Mise En Place (Suite)
. RECOMMANDATIONS DE MISE EN PLACE (suite) IMPORTANT : NE PAS COUVRIR L’APPAREIL Fig.A Si l’appareil est recouvert, il y a risque de sur- chauffe. Le logo ci-dessus rappelle ce risque Il est donc formellement interdit de couvrir ou d’obstruer les entrées et sorties d’air au risque d’incidents ou de dégradations de l’appareil. - Page 5 Version horizontale 1000W - 1250W - 1500W - 2000W Version verticale 1000W - 1500W - 2000W Puissance 1000W 1500W 2000W Entraxe 95,7 95,7 95,7 468,5 468,5 468,5 95,7 95,7 95,7 Page 5...
-
Page 6: Raccordement Électrique
4. RACCORDEMENT ÉLECTRIQUE - L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. - L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). ... -
Page 7: Comment Utiliser Votre Appareil
5. COMMENT UTILISER VOTRE APPAREIL La régulation électronique de cet appareil a été conçue pour vous donner le maximum d’économie. LE COMMUTATEUR (Rep. 1 Fig. B) VOUS PERMET DE SELECTIONNER 4 FONCTIONS : Fig.B • PROG. : Permet de recevoir des ordres de fonctionnement programmés par fil pi- lote. -
Page 8: Comment Utiliser Votre Appareil (Suite)
5. COMMENT UTILISER VOTRE APPAREIL (Suite) RÉGLAGE AVEC CENTRALE DE PROGRAMMATION : Faire le réglage de la température CONFORT comme indiqué précédemment. Com- mutateur de fonctions (Rep. 1) sur CONF et réglage avec le bouton (Rep. 2). Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par la centrale de programmation sui- vant les indications que vous aurez préalablement choisies. -
Page 9: Conseils Et Entretien
6. CONSEILS - ENTRETIEN Pour conserver les performances de l’appa- reil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air. Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, ...) et un chiffon type microfibres. -
Page 10: Identification De Votre Appareil
7. IDENTIFICATION DE VOTRE APPAREIL IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE. Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à... -
Page 11: Aide Aux Diagnostics
8. AIDE AUX DIAGNOSTICS L’appareil ne chauffe pas : • S’assurer que les disjoncteurs de l’installation sont enclenchés, ou que le déles- teur (si vous en avez un) n’a pas coupé l’alimentation de l’appareil. Vérifier la température de l’air de la pièce. • Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas. Véri- fiez que le commutateur est bien en position CONFORT. Dès disparition du signal de délestage sur le fil pilote, l’appareil se remettra en chauffe. -
Page 12: Conditions De Garantie
CONDITIONS DE GARANTIE La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils de chauf- fage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage...
