5 Pour retirer la plaque de montage, abaisser le levier de verrouillage rapide, sur la
goupille de verrouillage de sûreté et soulever la plaque à l'écart de la tête.
6 Fixer l'appareil de photo sur la plaque de montage en vissant une vis de 1/4 po dans
la partie inférieure de la plaque.
Serrer fermement la vis afin d'éviter tout mouvement latéral intempestif de l'appareil.
7 Insérer la plaque de montage dans la tête du trépied et verrouiller la plaque en
position en appuyant sur le levier de verrouillage rapide.
8 Effectuer les derniers réglages à l'aide des deux molettes de réglage d'angle.
Pour régler l'écartement des pieds du trépied :
• Appuyer sur le bouton de blocage de l'angle variable de chaque pied pour obtenir
l'angle préréglé suivant (trois sont disponibles). L'angle d'écartement de chaque
pied peut être supérieur à 90°.
Pour prendre une photo en contre-plongée :
1 Retirer la tête de trépied du trépied en la dévissant de la plaque de montage.
2 Retirer l'extrémité inférieure de la colonne centrale
en appuyant sur les deux petits boutons latéraux de
la colonne, tout en tirant l'embout hors de la colonne.
3 Retirer la colonne centrale du corps du trépied en la
tirant vers le haut et hors du trépied.
4 Insérer le tube d'extrémité de la colonne centrale de
3/8 po (9,5 mm) dans le corps du trépied et le fixer en
serrant le bouton de verrouillage de la colonne centrale.
5 Monter de nouveau la tête du trépied sur sa plaque
de montage.
6 Monter l'appareil sur la tête du trépied.
7 Déployer les pieds du trépied pour abaisser l'appareil à la hauteur souhaitée.

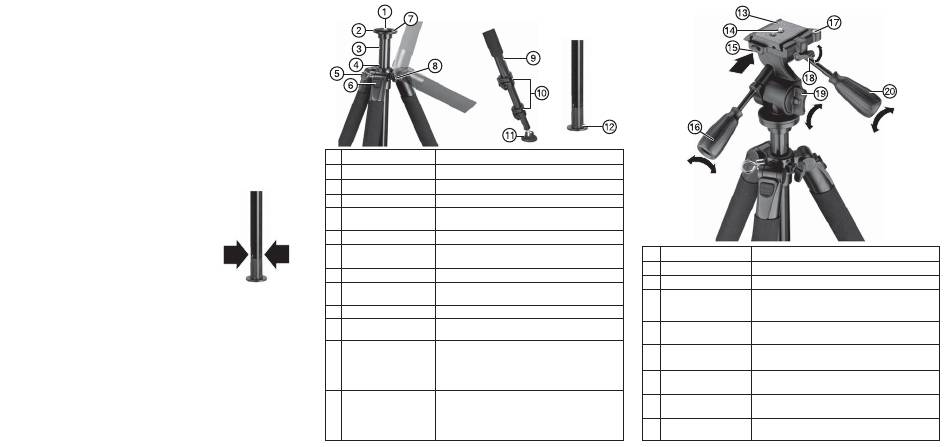

N° Pièces
Description
1
Vis de 0,95 cm (3/8 po)
La visser dans la partie inférieure de la tête du trépied.
2
Plaque de montage de la tête Monter la tête du trépied sur cette plaque.
3
Colonne centrale
Colonne réglable qui permet le réglage rapide de la hauteur.
4
Bulle du niveau
Permet de mettre la plaque du trépied de niveau. La plaque
du trépied est de niveau quand la bulle est dans le cercle.
5
Anneau en métal
Lorsqu'il est attaché, l'anneau peut servir de crochet.
6
Bouton de blocage de l'angle Appuyer dessus pour régler les pieds du trépied selon
variable du pied
l'un des trois angles préréglés.
7
Vis de serrage
Permet de fixer la tête du trépied à la base.
8
Bouton de verrouillage
Verrouille la colonne centrale à la hauteur souhaitée.
de la colonne centrale
9
Pied
Supporte le trépied et l'appareil.
10 Leviers repliables de
Soulever pour régler la hauteur du pied, puis refermer pour
verrouillage des pieds
verrouiller.
11 Pied caoutchouté avec
Utiliser les pieds à crampon sur des surfaces molles et les
crampon rétractable
pieds caoutchoutés sur des surfaces lisses ou dures pour
éviter de glisser. Faire pivoter les pieds caoutchoutés dans
le sens horaire pour déployer les crampons rétractables et
dans le sens anti-horaire pour les rétracter.
12 Tube d'extrémité de la
Peut être retiré et monté comme colonne centrale pour les
colonne centrale
photos en contre-plongée. Deux tubes d'extrémité sont inclus
avec le trépied. Un avec une vis de 1/4 po (6,4 mm) pour fixer
l'appareil directement sur le tube d'extrémité et l'autre avec
une vis de 3/8 po (9,5 mm) pour fixer la tête de trépied incluse.
N° Pièces
Description
13 Plaque de montage
Monter l'appareil sur cette plaque.
14 Vis de 0,95 cm (1/4 po)
Permet de fixer l'appareil à la plaque de montage.
15 Goupille de verrouillage
Permet d'éviter que la plaque de montage ne tombe
de sûreté
accidentellement de son emplacement quand le levier de
verrouillage rapide est déverrouillé.
16 Molette de réglage d'angle
Permet de contrôler le mouvement angulaire vertical de
la tête du trépied.
17 Bulle du niveau
Permet de mettre la tête du trépied de niveau. La tête du
trépied est de niveau quand la bulle est dans le cercle.
18 Levier de verrouillage
Abaisser le levier pour déverrouiller la plaque de montage
rapide
et relever le levier pour la déverrouiller.
19 Bouton de verrouillage de
Verrouille le mouvement horizontal de la tête.
la tête panoramique
20 Molette de réglage d'angle
Permet de contrôler le mouvement angulaire horizontal
de la tête du trépied.
